推拉式快速夹钳锁紧工装结构设计

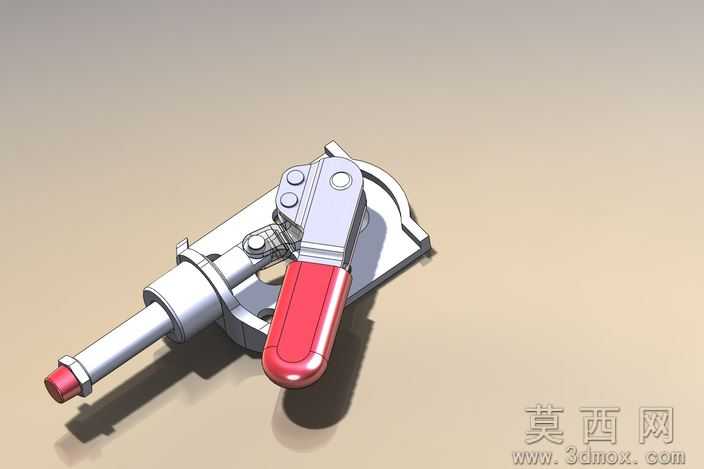

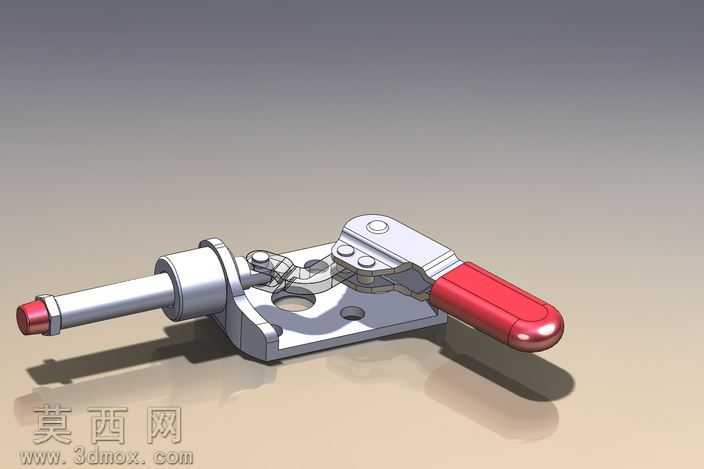

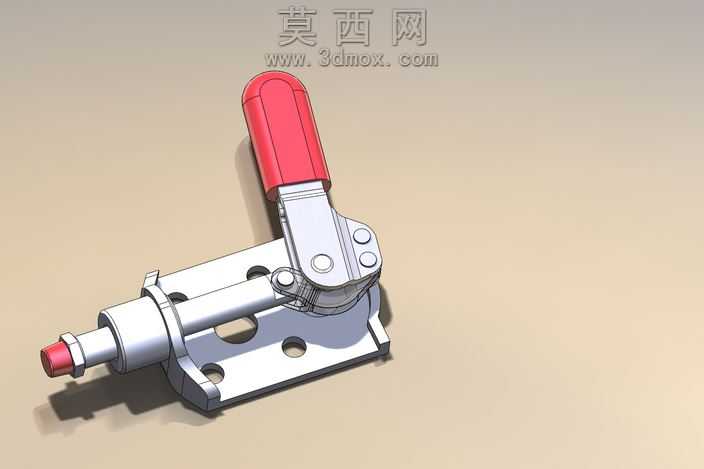

本作品为推拉式快速夹钳的三维结构设计，采用三维建模软件完成全参数化建模，所有零部件尺寸均按照工业级手动夹具的通用标准进行设定，确保模型可直接用于生产参考与结构验证。建模过程中首先完成底座基体的绘制，底座采用带安装孔的板式结构，预留两个圆形安装通孔用于夹钳的工位固定，底座上方设置铰接支座与滑动轴套，为后续的运动机构提供安装基准。其次完成推拉导杆的建模，导杆为圆柱形光轴结构，前端设置橡胶材质的压头，压头采用红色软质橡胶材质，既可以保证压紧过程中不会损伤被夹持工件表面，也能通过醒目的颜色标识工作端位置，导杆中部设置环形限位凸台，用于配合锁紧机构实现行程限位。随后完成手柄杠杆机构的建模，手柄采用包胶设计，握持区域为红色防滑橡胶材质，内部为金属铰接骨架，通过多组铰接连杆与导杆、底座相连，利用连杆机构的死点位置实现锁紧功能，当手柄下压至水平位置时，连杆机构越过死点，可在无外力作用下保持持续的压紧力，避免工作过程中夹钳意外松脱。渲染阶段采用工业产品常用的金属与橡胶材质区分不同部件，金属部件采用哑光镀锌钢材质，表面设置细微的磨砂纹理还原真实五金件的表面质感，橡胶部件采用半哑光的软胶材质，添加轻微的反光效果区分于金属件，场景采用渐变灰色背景配合柔和的漫反射光照，清晰展示夹钳的整体结构与各部件的装配关系，同时通过阴影效果凸显部件的立体感与空间位置。整个设计遵循快速夹具的人机工程学原理，手柄长度经过优化，确保操作人员仅需较小的握力即可完成锁紧与松开操作，铰接部位均预留合理的装配间隙，模拟真实产品的活动自由度，可通过运动仿真验证夹钳的开合行程与锁紧力传递路径，整体结构紧凑，安装便捷，适用于工业生产中的工件定位、工装压紧、装配固定等多种场景。
