二英寸内螺纹手动球阀结构设计

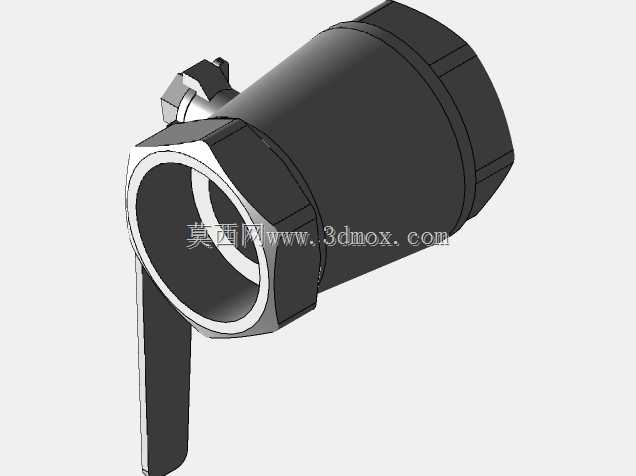

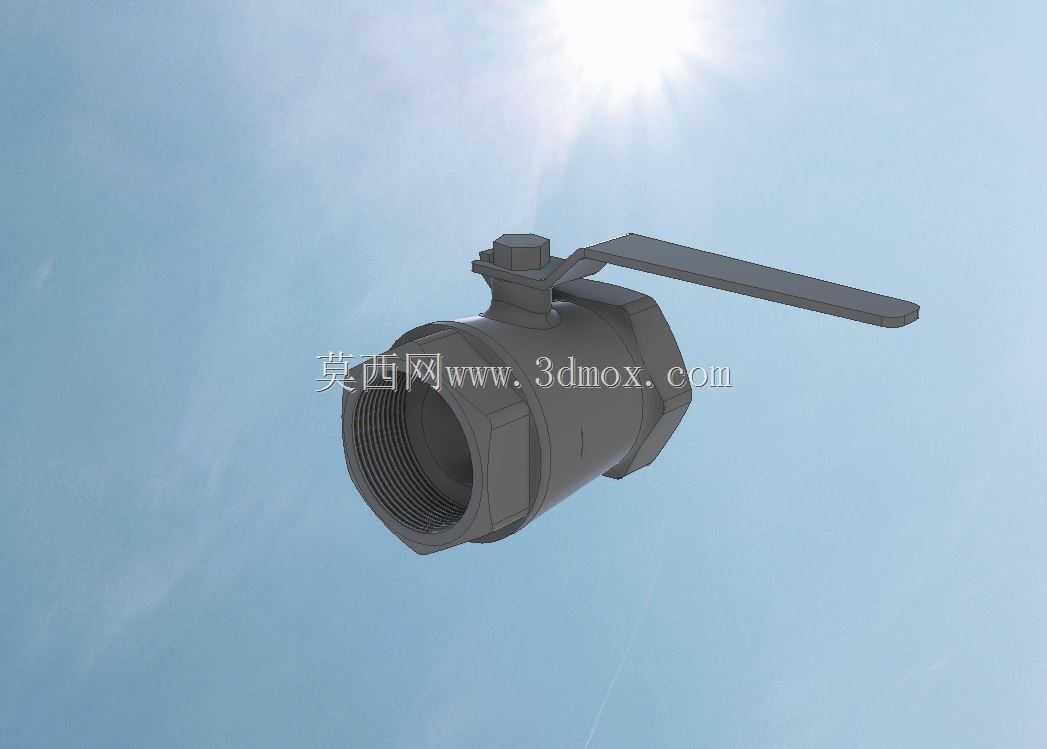

　　在民用给排水、暖通循环、小型工业流体输送、化工助剂加注等诸多管路场景里，两英寸通径的手动球阀始终是管路通断控制的核心基础元件，这类阀件不需要额外的气动、电动驱动附件，完全依靠人工扳动手柄完成启闭动作，结构可靠性高，日常维护成本极低，是中小口径管路系统里选型频次极高的阀类产品。这款内螺纹式两英寸球阀的整体结构采用经典的浮动球设计思路，球体在阀体内腔具备微量的位移补偿空间，当介质压力作用在球体迎流面时，球体可以紧密压合在出口侧的密封阀座上，自动补偿密封面的微小间隙，在中低压工况下能实现极佳的截断密封效果，不需要额外设置预紧力调节结构，整体零件数量少，装配工序简单，适合批量标准化生产。从结构细节来看，阀体采用一体式六角外形设计，

　　六角结构的平面刚好适配管钳的夹持受力面，现场安装时不需要额外制作专用工装，直接用常规管道安装工具就能完成阀体与管路的螺纹对接，不会因为夹持受力不均导致阀体变形。两端的连接螺纹为标准管螺纹设计，螺纹牙型的公差配合符合通用管路连接标准，安装时配合生料带或者密封胶就能实现螺纹副的静密封，不需要额外加装密封垫片，适配绝大多数同通径的内螺纹管路接口，现场替换旧阀件时不需要改动原有管路的走向和接口尺寸，安装适配性极强。手柄采用长条形扁平杠杆结构，手柄长度经过力矩核算，普通人手施加正常握力就能克服球体与密封座之间的摩擦阻力，实现90度快速启闭，手柄的转动角度设置了硬限位结构，当手柄方向与管路轴线平行时阀门处于全开状态，垂直时为全关状态，

　　现场操作人员不需要额外观察阀位指示，仅凭手柄朝向就能快速判断阀门的工作状态，避免误操作。球体的流道采用全通径设计，流道内径与连接管路的通径基本一致，介质流经阀门时的局部阻力损失极小，不会在阀腔内部形成明显的节流效应，既可以用于清水、压缩空气这类洁净介质的输送，也能适配带有微小固体颗粒的流体工况，不容易在阀腔内部残留介质造成淤积堵塞。密封结构方面，球体两侧的阀座采用耐磨弹性材质制作，既具备足够的硬度抵抗介质的冲刷磨损，又有一定的弹性变形量补偿密封面的微观不平整，在频繁启闭的工况下也能保持长期的密封性能，不会出现外漏或者内漏的问题。阀杆与阀体的配合部位设置了多重密封结构，从结构上避免介质顺着阀杆配合间隙向外渗漏，同时阀杆采用防飞出设计，

　　即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出阀体，保障现场使用的安全性。从安装边界来看，这款球阀的整体轴向尺寸紧凑，阀体两端的螺纹段长度符合通用安装规范，安装时不需要在管路上预留过长的操作空间，即使是管路排布密集的设备夹层、管井内部也能顺利完成安装和后期的手柄操作。手柄的转动半径经过优化，在全开和全关的两个极限位置，手柄都不会与相邻的管路、墙面或者其他设备部件发生干涉，现场安装前只需要确认管路接口的中心高度预留出手柄转动的空间即可，不需要额外调整周边部件的位置。在实际选型应用中，这类两英寸手动球阀通常作为支路管路的总控制阀，或者设备端的入口切断阀使用，日常处于常开状态，需要检修管路或者维护下游设备时，只需要扳动手柄就能快速截断上游介质，不需要关停整个管路系统的总阀，能大幅降低设备维护的影响范围。建模过程中对所有配合面的尺寸公差都做了合理的设定，比如球体与阀座的配合间隙、阀杆与阀体的配合公差、螺纹副的配合精度都符合实际加工的工艺要求，模型的所有倒角、退刀槽等工艺结构都完整还原，既可以用于管路系统的三维排布设计，做干涉检查和安装空间校验，也可以作为阀件结构设计的参考样本，用于同类型阀件的改型设计参考。
