带接线盒立式工业电动机三维结构设计

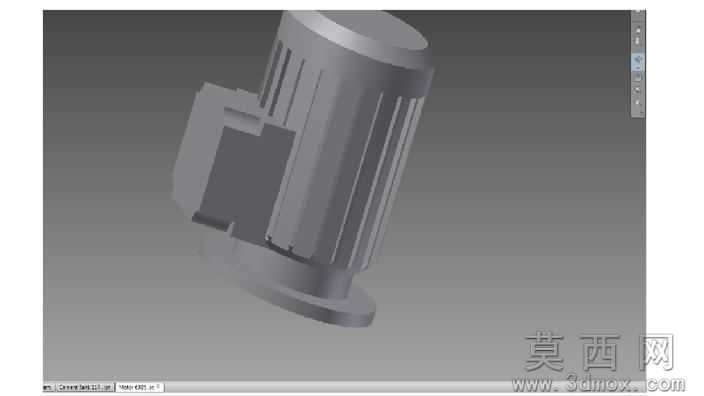

本作品为立式安装工业电动机的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循工业电机实际生产的尺寸规范与结构逻辑开展设计。建模初期首先梳理电机的核心组成结构，将整体拆分为机壳主体、散热筋结构、侧置接线盒、底部安装法兰、输出轴连接端几个独立模块，采用自底向上的建模思路逐个完成零件构建后再进行总装配，保证各部件的装配公差符合机械设计的配合要求。机壳部分采用回转特征结合拉伸切除的方式完成主体轮廓构建，外表面均匀分布的轴向散热筋通过阵列特征实现，严格控制散热筋的间距、凸起高度与厚度参数，还原真实电机散热结构的设计逻辑，保证模型结构与实物的一致性。侧置的接线盒模块单独建模，通过凸台拉伸构建盒体主体，配合边角圆角处理还原工业接线盒的防护型外观，接线盒与机壳的连接位置做了贴合面的配合处理，保证装配后无错位缝隙。底部的安装法兰采用回转加螺栓孔阵列的方式制作，法兰盘的厚度、安装孔的分布圆直径、孔径参数均参考标准立式电机的安装尺寸设定，可直接用于虚拟装配场景的安装匹配。材质渲染阶段，为机壳、接线盒、法兰等金属部件赋予哑光铸铁材质，调整材质的粗糙度、金属度参数还原工业电机铸件的哑光金属质感，散热筋的凹槽位置做了轻微的光影加深处理，突出结构的立体感；整体渲染采用柔和的工业场景光源，避免过度反光遮挡结构细节，能够清晰展示电机各部分的轮廓与装配关系。结构设计上还原了普通异步电机的典型布局，接线盒侧置的设计方便现场布线操作，底部法兰的安装形式适配多数工业设备的电机安装工位，轴向散热筋的设计能够在电机运行时通过空气对流带走机壳热量，符合电机的热设计逻辑。建模过程中对所有特征做了参数化关联，后续可通过修改核心参数快速调整电机的机座号、功率对应的尺寸规格，适配不同的设计使用场景，模型整体无破面、无重叠特征，装配关系完整，可用于机械设计教学演示、设备虚拟装配、工业场景动画制作等多种用途。
