压力机配套手动柱塞式油泵结构

　　这款适配压力机使用的柱塞式油泵，核心服务于中小型开式压力机的集中润滑与小吨位辅助液压动作供给场景，在车间单机台无集中润滑站的工况下，可直接安装在压力机机身侧壁，无需额外布设长距离供油管路，靠压力机滑块往复行程的联动即可完成泵油动作，也可在设备调试阶段手动操作完成预供油，避免开机瞬间摩擦副干磨损伤。从功能逻辑上看，这款泵集成了进油单向阀与出油单向阀结构，泵体内部的柱塞副配合复位弹簧完成吸排油动作：当联动摆臂被滑块下行的行程压下时，柱塞压缩泵腔容积，进油单向阀关闭、出油单向阀开启，将泵腔内的液压油/润滑油压入供油管路；当滑块回程时，摆臂在复位弹簧作用下回位，泵腔容积增大形成负压，出油单向阀关闭、进油单向阀开启，

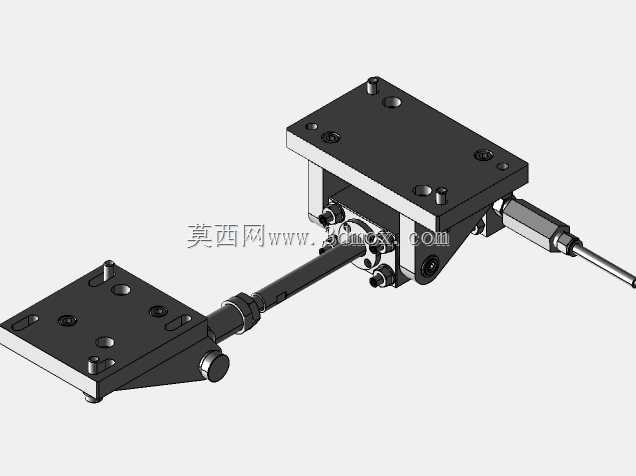

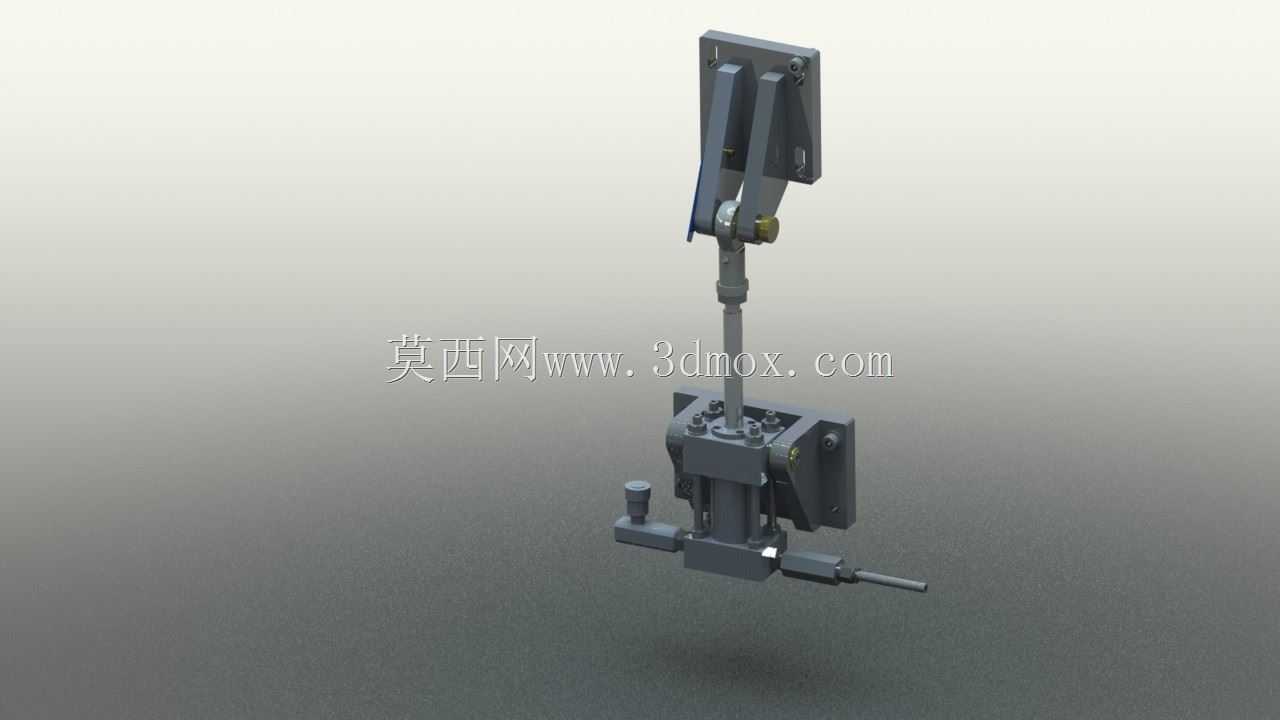

　　从油箱吸入油液完成一个工作循环，整套动作无需额外动力源，完全依托压力机自身的运动行程完成工作，适配压力机连续冲压的作业节奏，供油频次与滑块行程次数完全匹配，不会出现供油滞后或者过量供油的问题。设计阶段首先考虑的是安装适配性，泵体上方的安装支架采用直角折弯结构，两个长条形安装孔预留了20mm的位置调节余量，可适配不同壁厚的压力机机身立板安装，安装面的平面度公差控制在0.1mm以内，避免安装后泵体倾斜导致柱塞偏磨；摆臂与柱塞的连接采用关节轴承结构，可补偿安装时的角度偏差，即使支架安装存在小角度倾斜，也能保证柱塞的运动方向与泵腔轴线同轴，大幅降低柱塞密封件的偏磨损耗，延长密封件更换周期。泵体本身采用集成式块体结构，没有额外的外接管路连接，

　　所有油道都在块体内部钻削加工完成，减少了外接管路的泄漏点，进油口布置在泵体侧下方，可直接插入设备自带的润滑油箱，出油口设置在泵体另一侧，采用标准外螺纹接口，可直接对接尼龙供油管路或者金属铜管，无需额外转换接头。手动操作杆布置在泵体侧方，在设备首次安装调试、或者长期停机后重启时，可扳动手动操作杆完成预供油，将润滑油提前输送到各个润滑点，避免曲轴、连杆铜套等关键摩擦副在无油状态下启动造成的拉伤。从安装边界尺寸来看，整套泵体连同上方安装支架的总高度控制在280mm以内，横向最大宽度不超过120mm，突出机身安装面的尺寸不超过150mm，不会和压力机的滑块平衡缸、传动齿轮等周边部件产生运动干涉，摆臂的有效摆动行程为15mm，

　　适配压力机滑块行程在100-200mm区间的通用型号，不需要额外调整摆臂长度即可匹配使用。结构细节上，柱塞与泵腔的配合间隙控制在0.008-0.012mm之间，既保证柱塞运动顺畅无卡滞，又能保证足够的容积效率，不会出现内泄过大导致供油压力不足的问题；单向阀采用钢球加弹簧的结构，钢球与阀座的密封面经过研磨处理，密封可靠性高，即使油液中存在少量细小杂质，也能靠钢球的旋转自位作用保证密封，不会出现反向泄漏导致供油压力掉压的问题。泵体外部的所有外露金属件都经过发黑处理，具备基础的防锈能力，适配车间多油污、多切削液飞溅的作业环境，连接销轴部位都设置了黄油嘴，可定期加注润滑脂保证摆臂转动灵活，不会出现销轴锈蚀卡滞导致泵油失效的问题。在实际选型适配时，这款泵的单次泵油量约为0.8ml，按照压力机每分钟60次的行程次数计算，每分钟供油量约为48ml，完全满足单点中小型压力机的曲轴轴承、连杆铜套、导轨副等部位的润滑需求，不需要额外搭配流量调节阀即可实现定量供油，多余的油液会通过润滑点的回油槽流回油箱，形成完整的循环油路，不会出现油液外溢污染车间环境的问题。
