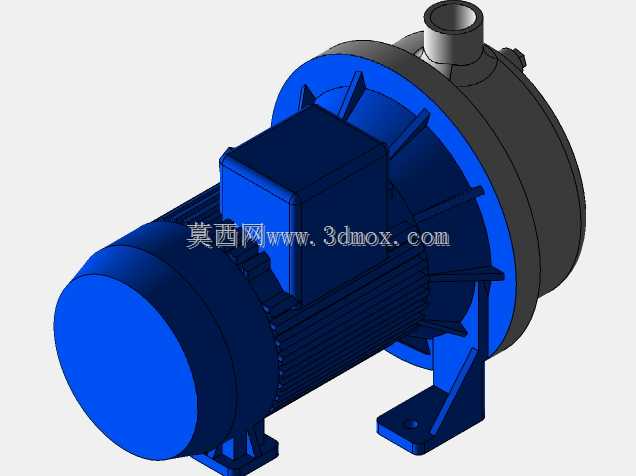

卧式单级离心泵Ebara CDX70/05结构设计

　　这款卧式直联离心泵的结构设计，首先要匹配民用建筑供水、小型工业循环水系统的实际工况需求，这类场景通常对泵的安装空间、运行稳定性、维护便捷性有明确要求，不需要复杂的联轴器传动结构来占用额外安装位置。从结构布局来看，泵体与驱动电机采用同轴直联的设计思路，取消了传统联轴器连接的冗余结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，同时避免了联轴器找正的安装调试工作量，适合在空间紧凑的设备间、管路旁侧安装。泵壳采用蜗壳式流道设计，进水口沿轴向布置在泵体端侧，出水口垂直向上设置在蜗壳顶部，这种流道布局可以让流体从叶轮获得动能后，沿蜗壳流道平稳完成动能到压能的转换，减少流道内的水力冲击损失，

　　同时垂直向上的出水接口也方便现场管路的竖向接驳，适配常见的管路走向排布。叶轮采用闭式结构设计，叶片的曲面弧度经过流道仿真优化，在输送常温清水类介质时，能保证足够的扬程输出，同时闭式叶轮的前后盖板结构可以减少叶轮两侧的介质泄漏，提升容积效率，适配小流量高扬程的工况需求。安装底座采用一体式铸铁支架结构，电机与泵体的支撑脚共同固定在同一底座上，底座上预留的地脚螺栓孔位置经过同轴度校核，安装时只需要将底座固定在混凝土基础或钢架平台上，就能保证泵轴与电机轴的同轴度，避免运行过程中出现轴系振动、密封件偏磨的问题。机械密封腔设置在泵体与电机连接的轴段位置，采用集装式机械密封结构，不需要现场拆解调整密封压缩量，

　　更换密封件时只需要拆开泵体与电机的连接法兰，就能快速完成密封件的更换，减少日常维护的停机时间。从安装边界来看，整机的径向尺寸主要由电机外壳直径与蜗壳的最大外径决定，轴向尺寸从电机尾端散热罩到泵体进水口法兰端面的长度，适配常规的管路安装预留空间，进水口与出水口的法兰尺寸符合通用管路连接标准，不需要额外定制转接头就能和现场同口径管路对接。在实际应用场景中，这类泵可以用于小型建筑的生活供水增压、暖通空调系统的循环水输送、小型工业设备的冷却水循环、园林喷灌系统的压力供水等场景，直联结构的设计让整机运行时的振动更小，噪声更低，适合对环境噪声有要求的民用建筑场景。设计过程中，泵体的支撑筋板布置在蜗壳外侧与底座连接的位置，

　　筋板的厚度与排布角度经过刚度校核，能承受泵体运行时的流道压力脉动，避免泵壳在长期运行中出现变形开裂的问题；电机端的散热筋沿轴向均匀布置在电机外壳表面，配合电机尾部的散热风叶，能保证泵在连续运行时电机的温升控制在绝缘等级允许的范围内，即使在夏季高温环境下连续运行，也不会出现电机过热保护的情况。泵的进出口法兰位置都预留了压力测孔的安装位置，方便现场调试时安装压力表监测进出口压力，判断泵的运行工况点是否在高效区间内，避免泵长期在偏离设计工况的区域运行导致效率下降、部件磨损加剧。轴系设计上，泵轴与电机轴采用同一根轴的结构设计，取消了中间连接轴段，减少了轴系的支撑点数量，只需要在电机端设置两个支撑轴承，就能保证轴系的运行刚度，避免叶轮端出现径向跳动，同时也减少了轴承的维护点，降低长期运行的维护成本。
