外啮合齿轮传动式流体输送泵结构

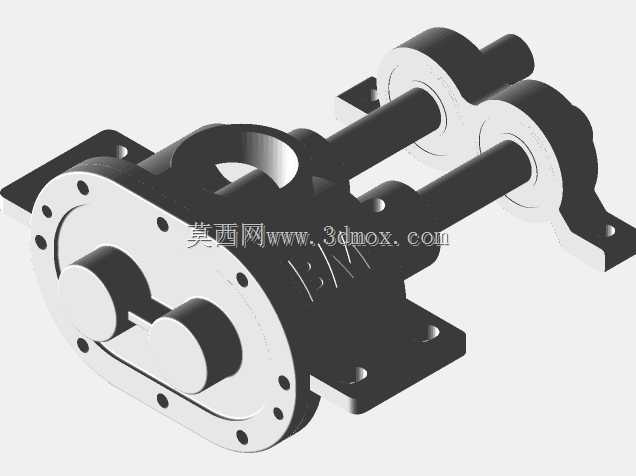

　　这款齿轮泵的结构设计完全围绕低压工况下的稳定流体输送需求展开，在润滑系统、小型液压回路、轻质油料输送场景中应用广泛，区别于高压柱塞泵的精密配合结构，它的零件加工公差适配普通铣削、滚齿工艺即可满足使用要求，后期维护拆解难度低，非常适合小型设备配套、教学演示、简易液压回路搭建这类对成本敏感度较高、维护条件有限的场景。从实际安装边界来看，泵体底部的一体式安装法兰做了加厚处理，两个沉头安装孔的孔距适配常规小型设备的安装面板预留位，不需要额外制作转接板就能直接固定，安装面的平面度要求控制在0.1mm以内即可避免运行时的共振偏移，进出油口的位置设置在泵体顶部的腔室端，垂直向上的接口方向能减少管路弯折带来的流阻损失，

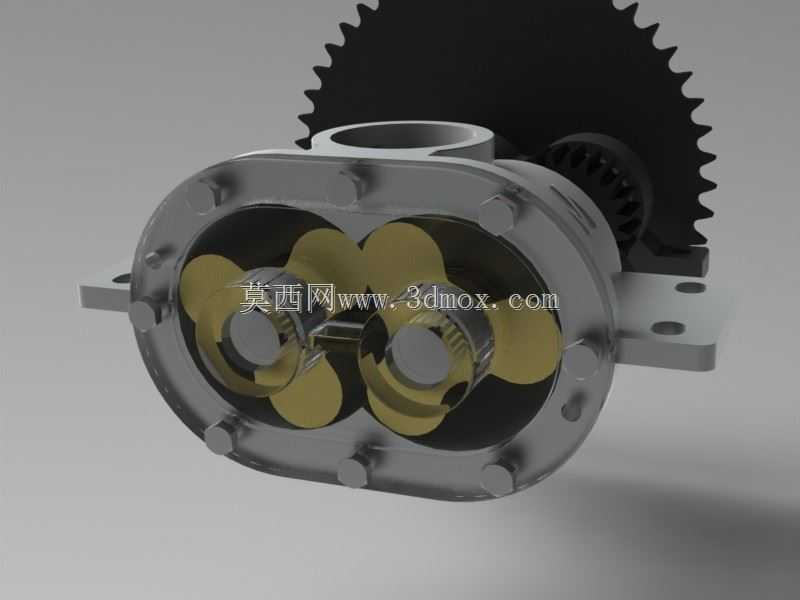

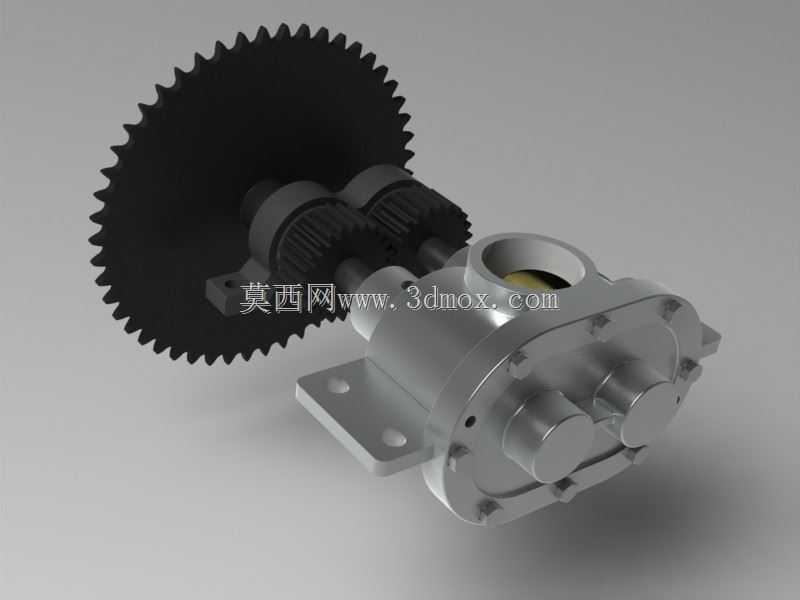

　　外接管路时不需要额外调整泵体安装角度，适配硬管、软管两种连接方式。传动端的大尺寸同步带轮是这款结构的特色设计，区别于常规齿轮泵直连电机轴的布局，带轮传动的结构能实现动力输入的缓冲，当输出端出现短暂过载时，带轮的打滑特性能避免齿轮齿面受冲击崩齿，不需要额外加装过载保护联轴器，进一步压缩了整套动力单元的安装空间，带轮与主动齿轮轴之间采用平键连接，键槽的位置做了退刀槽设计，装配时不需要敲击就能顺利推入配合位，后期更换带轮或者维护轴封时的拆解效率更高。泵体内部的一对啮合齿轮采用变位齿轮设计，齿顶与泵壳内壁的间隙控制在0.03-0.05mm之间，既保证转动时不会出现刮壳卡滞，又能把容积效率维持在合理区间，避免间隙过大导致的回流损失，

　　齿轮端面与侧盖之间的间隙通过纸质密封垫片调整，不需要额外加工调整垫片，装配时根据实际啮合间隙选择对应厚度的垫片即可，侧盖与泵体之间的连接螺栓采用均布布局，拧紧时按对角顺序操作就能保证端面密封压力均匀，不会出现局部渗漏的问题。从设计思路上看，这款结构没有追求过高的参数指标，而是把可靠性、易加工性放在首位，泵壳的外形没有做多余的曲面造型，所有外轮廓都是规则的平面与圆弧过渡，普通三轴加工中心就能完成全部壳体加工工序，不需要五轴设备介入，齿轮的参数选用常规模数，不需要定制特殊滚刀就能加工，甚至可以直接选用标准齿轮坯件做少量二次加工就能使用，大幅降低了单件制作的成本。实际运行过程中，齿轮啮合时的吸油腔、压油腔分隔完全依靠齿面接触线实现，

　　不需要额外设置配流结构，结构件数量比叶片泵、柱塞泵少60%以上，故障点主要集中在轴封位置，后期维护只需要更换轴封和密封垫片就能恢复性能，不需要更换核心传动零件。在流体适配性上，这款结构适合输送粘度在10-1000cSt范围内的无固体颗粒流体，比如润滑油、轻质燃油、低粘度液压油，不适合输送含杂质的污水或者高粘度膏体，否则会加速齿面磨损，缩短使用寿命。安装时需要注意主动轴与动力端的平行度，带轮的两个轮槽端面要对齐，偏差超过1mm就会加剧皮带磨损，运行初期要在泵腔内部预注少量输送介质，避免干启动导致的齿面擦伤，固定螺栓的拧紧力矩要控制在合理范围，力矩过大会导致壳体变形，出现齿轮卡滞的问题。
