通讯设备配套快装式密封连接夹具结构

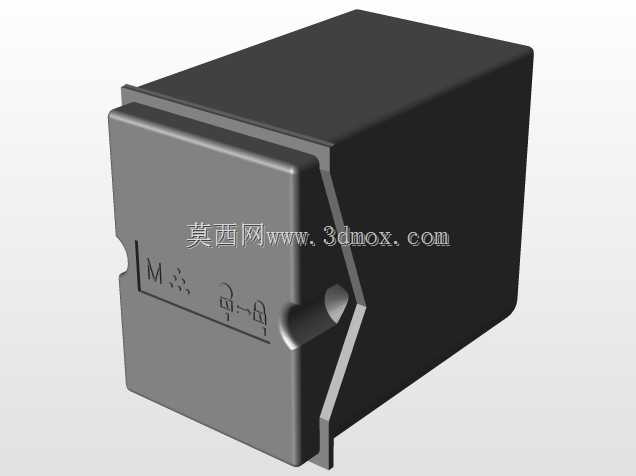

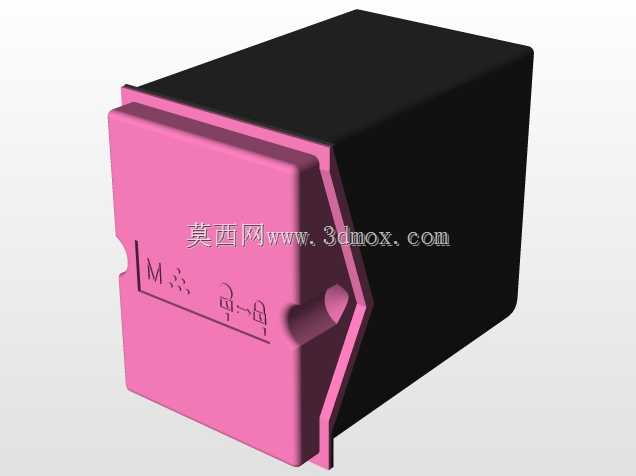

　　在户外通讯基站、楼宇弱电井、工业现场通讯布线等场景中，线缆与通讯终端的连接可靠性一直是现场运维的核心痛点，传统的螺丝压接、卡扣对接结构在长期受振动、温湿度变化、粉尘侵蚀的工况下，容易出现接触松动、密封失效、线缆拉扯脱落等问题，直接导致通讯信号中断，增加运维排查的工作量。这套连接夹具的设计，正是针对这类现场痛点做的结构优化，整体采用分体式装配逻辑，主体为直角梯形的块状基座，一侧预留了与通讯设备壳体卡接的楔形定位槽，安装时无需额外打孔，可直接沿设备侧壁的预设导轨滑入到位，楔形面的过盈配合设计能保证基座在长期振动工况下不会出现横向窜动，安装边界完全匹配现有主流通讯终端的侧壁安装位，不需要对原有设备壳体做任何改型，适配性极强。

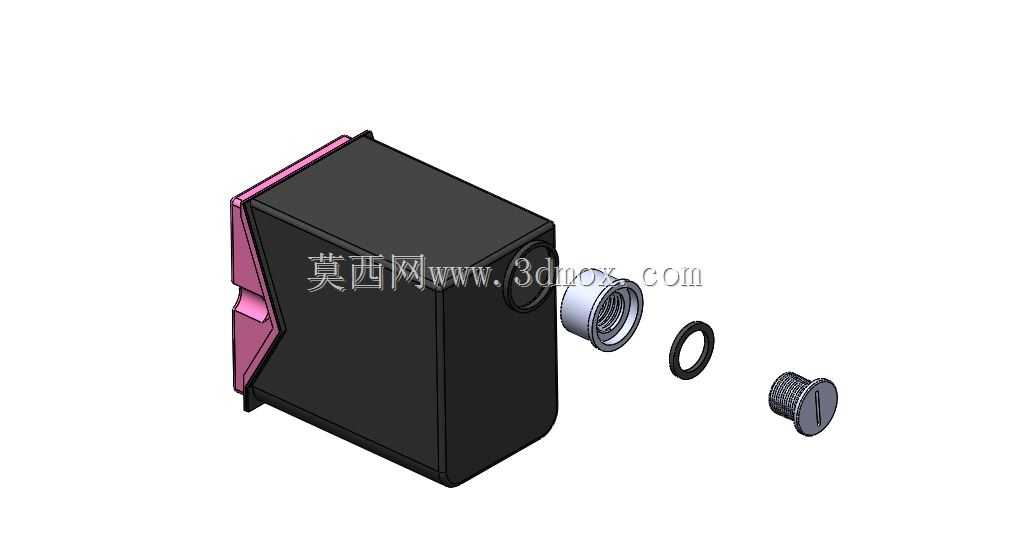

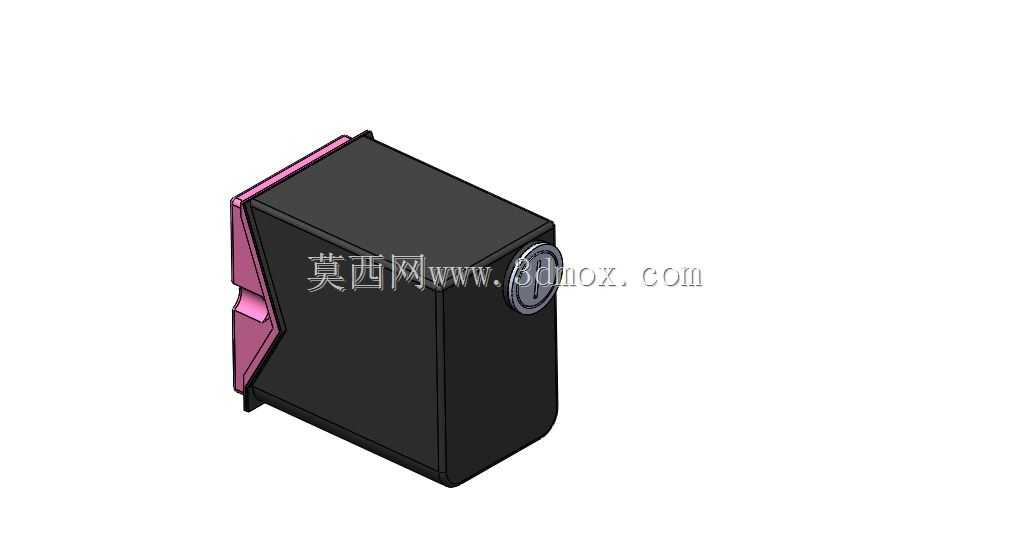

　　基座的连接端采用了嵌套式密封结构，配套的金属衬套先嵌入基座的连接孔内，衬套与基座之间设置了环形密封胶圈，当线缆端的连接头插入衬套后，胶圈会被衬套与连接头的配合面挤压变形，完全填充配合间隙，既可以阻挡外界粉尘、水汽进入连接位置，也能缓冲线缆受到的径向拉扯力，避免连接针脚直接受力变形。末端的锁紧旋钮采用了滚花防滑设计，现场安装时不需要额外工具，徒手旋转旋钮即可将连接头与衬套锁死，旋钮的端面做了一字槽预留，在冬季戴手套操作或者旋钮受力过紧时，也可以用一字螺丝刀辅助施力，兼顾无工具快装和特殊工况下的操作需求。从结构设计的细节来看，基座的楔形安装侧做了0.3mm的拔模斜度，既方便注塑加工时的脱模，也能在安装时起到导向作用，降低现场对位的难度；

　　金属衬套的内壁做了两道环形储油槽，装配时可以涂抹少量硅脂，长期使用后也不会因为橡胶老化出现粘连，后期拆卸维护时可以直接拔出衬套更换密封件，不需要整体更换夹具，降低运维配件成本。密封胶圈的线径设计为1.5mm，压缩量控制在25%，这个参数既可以保证IP65级别的密封效果，也不会因为压缩量过大导致装配阻力过高，现场徒手操作即可完成装配，不需要借助压合工具。锁紧旋钮与连接头的配合采用了梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，抗振动防松能力更强，反复拆装500次以上也不会出现滑牙问题，完全满足通讯设备全生命周期内的拆装维护需求。在尺寸边界上，基座整体的最大外轮廓尺寸控制在长42mm、宽28mm、高35mm，

　　安装后突出设备侧壁的距离不超过30mm，不会占用弱电井、设备箱内的额外布线空间，多个夹具并排安装时的最小间距可以控制在10mm，适配高密度布线的安装场景。基座的边角全部做了R2的圆角处理，避免安装过程中尖锐边角划伤线缆绝缘层或者运维人员的手部，细节处符合现场施工的安全要求。不同于市面上常见的一体式连接结构，这套夹具的所有零部件都可以单独拆分更换，密封胶圈老化后只需要更换同规格胶圈，锁紧旋钮滑牙后可以单独更换旋钮，不需要将整个基座从设备上拆下，大幅缩短现场维护的时间。在实际工况测试中，这套结构在-40℃到85℃的温变环境下循环测试100次后，密封性能依然达标，在10-2000Hz的随机振动测试中，连接电阻的变化率不超过5%，完全满足工业级通讯设备的连接可靠性要求，既可以用在固定安装的通讯终端上，也可以适配车载、船载等移动场景下的通讯设备连接，解决了传统连接结构在复杂工况下可靠性不足的问题。
