多接口嵌入式控制电路板结构设计

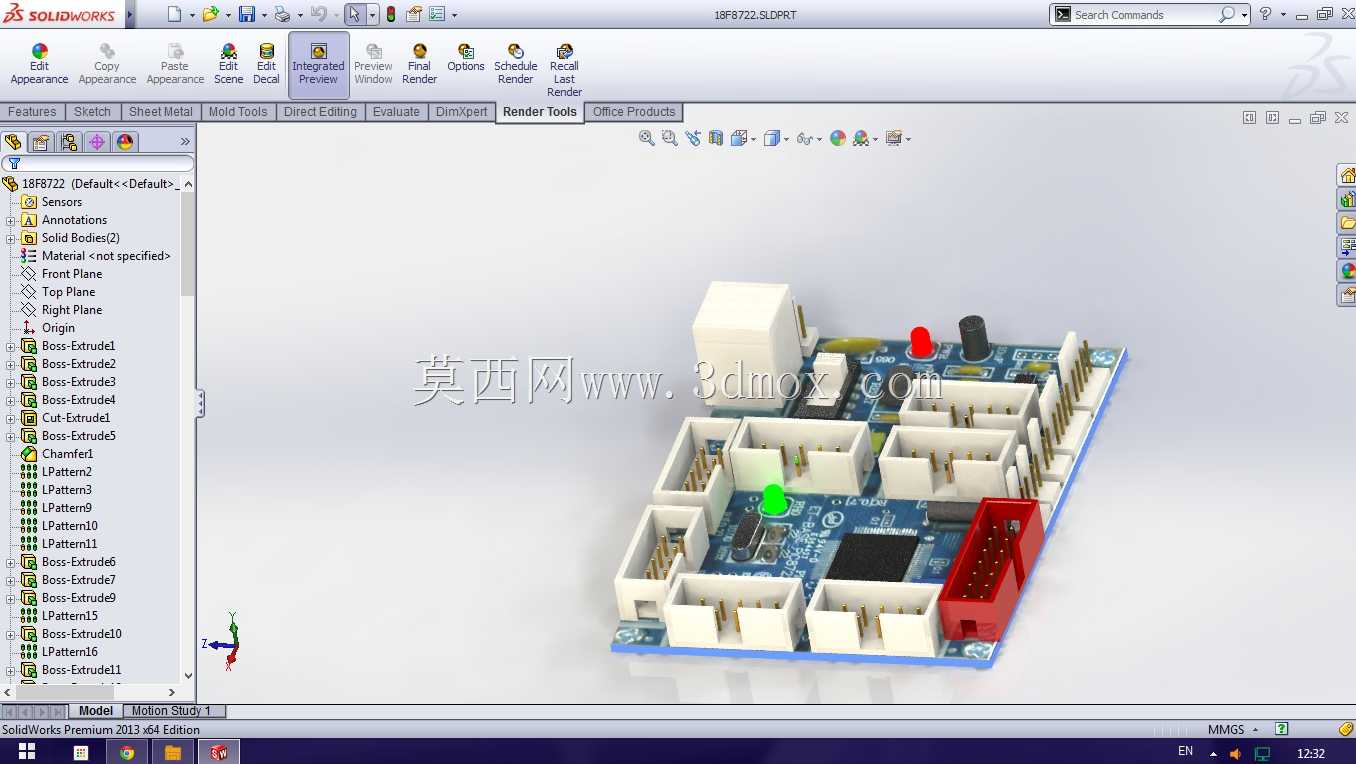

　　这款多接口嵌入式控制板的结构设计，核心围绕工业现场多外设接驳的实际需求展开，在布局阶段就优先考虑了不同接插件的插拔操作空间，避免实际装配时出现工具干涉、手指无法施力的问题。板载的白色卧式接插件统一排布在板卡的三个侧边，每个接插件的引脚焊盘位置都预留了0.8mm的阻焊扩展区，既可以避免波峰焊时出现连锡缺陷，也能给后期维修拆换接插件留出烙铁操作的余量。板卡上的红色立式接插件单独设置在板边一角，这个位置是专门为动力类信号传输预留的，和侧边的信号类接插件保持了12mm以上的物理间距，减少大电流走线对弱信号的电磁干扰。板上的不同功能元件布局也做了针对性优化，黑色主芯片放置在板卡中心区域，下方预留了整面的铺铜散热区，

　　不需要额外加装散热片就能满足常规工况下的散热需求，顶部的两个状态指示灯分别对应电源和运行状态，位置刚好在板卡上沿靠近安装固定孔的位置，装入设备外壳后可以直接透过外壳的导光柱透出光线，不需要额外加设导光件。板卡的四个角都设置了3.2mm直径的安装孔，孔位周边做了2mm的露铜接地区，安装时通过铜柱和设备壳体连接，既可以实现板卡的固定，也能直接完成接地导通，减少额外的接地走线。设计时特意将电源输入接口设置在板卡的左上角位置，和板上的电源转换元件距离不超过15mm，缩短大电流走线的长度，降低走线压降，电源输入端的滤波电容紧贴输入引脚布置，最大化滤除电源线上的纹波干扰。板上的预留调试接口设置在红色接插件旁，

　　这个位置在设备完成总装后不需要拆解整体结构，只需要打开侧边的检修盖就能直接接插调试器，方便后期的程序升级和故障排查。所有接插件的引脚定义排布都遵循了防呆设计思路，不同功能的接插件采用了不同的针数和防反插结构，现场装配时不会出现插错接口的问题，即使是没有经验的装配人员也能快速完成接线操作。板卡的整体厚度采用1.6mm的常规PCB厚度，既能满足结构强度要求，也适配常规的SMT贴片加工工艺，不需要定制特殊厚度的板材，加工成本可控。板上的元件高度都做了统一管控，最高的元件是左上角的白色电源接插件，整体高度不超过15mm，适配大部分嵌入式设备的内部安装空间，不会和外壳内部的加强筋产生干涉。走线布局上，动力走线和信号走线做了分层处理，

　　顶层走信号线路，底层走动力线路，两层之间通过完整的地平面做隔离，进一步降低信号串扰的概率，满足工业场景下的电磁兼容要求。每个信号接口的引脚处都预留了ESD保护元件的焊盘位置，可以根据实际使用场景选择是否焊接防护元件，兼顾成本和可靠性需求。
