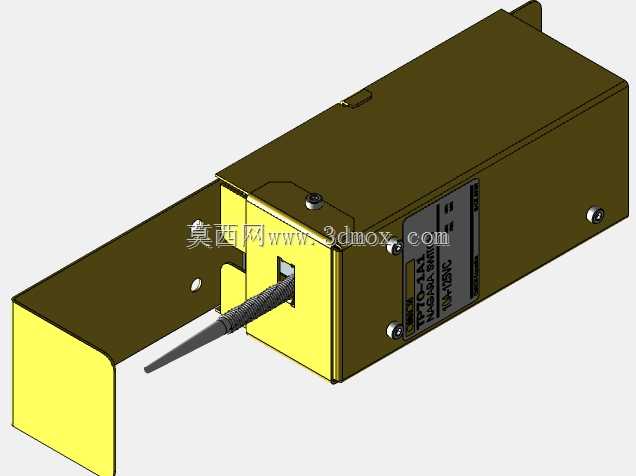

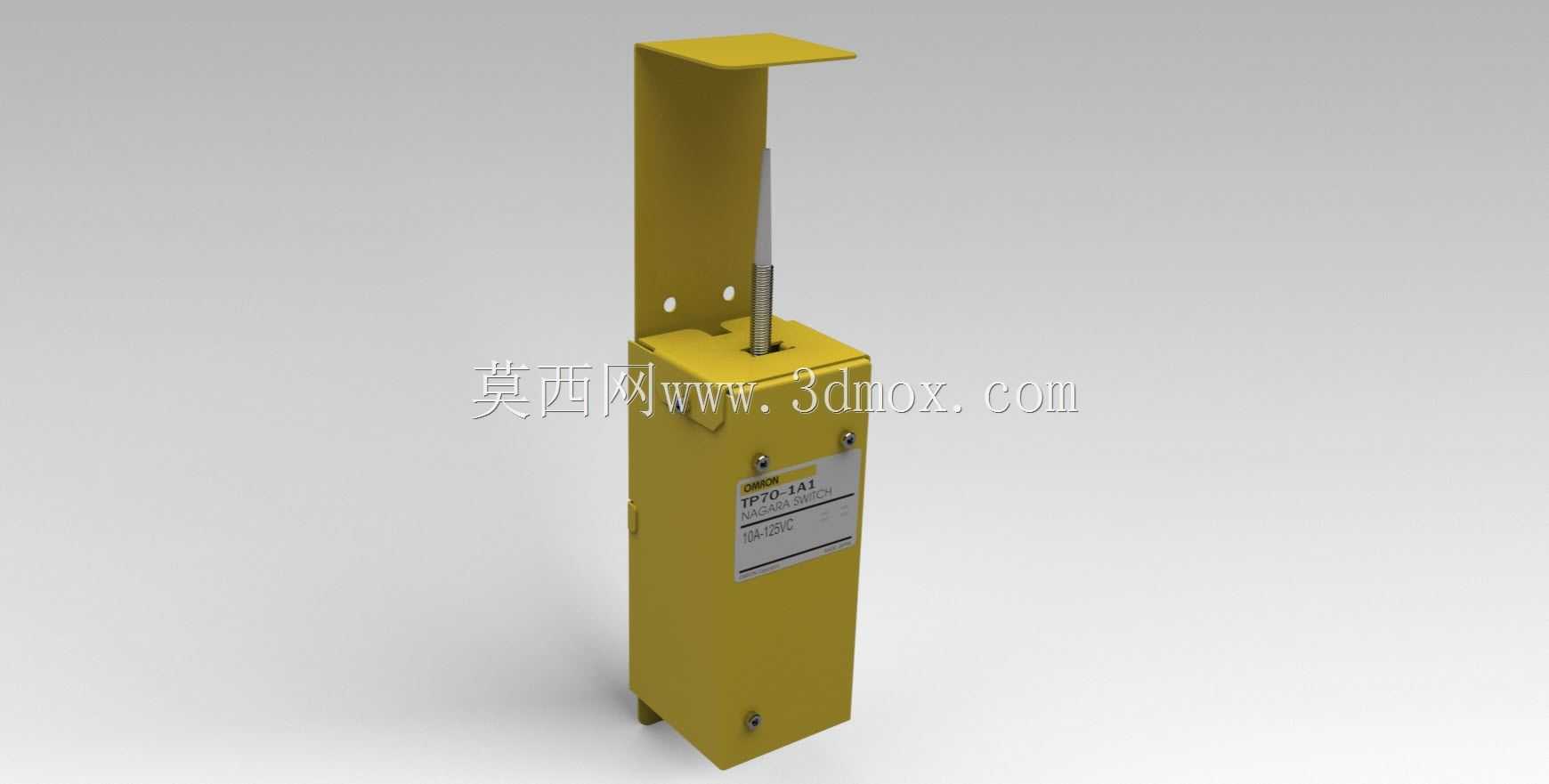

欧姆龙TP70-1A1柔性杆开关三维结构

　　这款柔性杆开关的应用场景多集中在工业生产线的安全防护环节，常见于自动化输送线、大型冲压设备周边、物流分拣线的危险区域边界，当作业人员或移动工装意外触碰伸出的柔性杆时，开关会立刻触发停机信号，切断设备运行回路，避免机械伤害事故发生，区别于传统硬接触式限位开关，柔性杆的设计允许一定角度的偏摆触发，不会因为刚性碰撞造成开关本体或被检测物体的结构损坏，适配现场复杂的安装工况。从实际用途来看，它既可以作为设备边缘的安全触边补充检测部件，也能单独作为工位入口的安全触发装置，部分重载作业场景中，还会将多组该开关沿防护栏缺口排布，形成无盲区的触碰检测带，相比光电式安全传感器，它不受现场粉尘、切削液飞溅、光线干扰的影响，在焊接车间、

　　铸造打磨工位这类恶劣环境下的触发可靠性更高。产品功能特性上，内置的触点模块采用常闭安全回路设计，触发时会强制断开安全回路，哪怕内部弹簧出现疲劳失效，柔性杆受外力偏摆超过设定角度后也能通过机械结构顶推触点动作，避免安全功能失效；顶部伸出的柔性杆采用金属芯外包耐磨工程塑料的结构，既保证了触碰时的形变复位能力，又能耐受日常的剐蹭与轻微撞击，杆体长度可根据现场防护需求裁切调整，不需要额外更换配件。设计思路层面，整体外壳采用压铸铝合金成型，表面做黄色喷塑处理，符合工业安全部件的警示色规范，壳体的安装折边预留了两个长圆孔，允许安装时在水平方向做±5mm的位置微调，补偿现场安装的孔位误差；内部的动作机构采用转轴式结构，

　　柔性杆受到任意水平方向的外力时，都会带动转轴转动触发行程触点，不存在触发方向的死角，转轴位置设置了防尘密封圈，阻挡车间内的金属碎屑、粉尘进入壳体内部，避免触点卡滞；壳体侧面预留了铭牌安装位，清晰标注触点参数与触发方向，方便现场运维人员识别。外形尺寸与安装边界方面，主体壳体的长宽尺寸控制在80mm×65mm，不含柔性杆的本体高度为180mm，顶部安装折边向外伸出40mm，安装时需要预留至少120mm的横向操作空间，避免周边结构件阻碍柔性杆的偏摆动作；柔性杆的初始伸出长度为220mm，最大允许偏摆角度为30°，触发角度设定为15°，安装时柔性杆的最下端距离地面或安装基准面的高度建议设置在1000mm-1200mm，

　　匹配成年人的肢体触碰高度，安装固定采用M6螺栓穿过折边的长圆孔锁紧，进线口设置在壳体底部，采用PG9防水格兰头，适配直径6mm-8mm的多芯控制电缆，布线时需要将电缆预留100mm左右的余量，避免开关受外力震动时拉扯电缆接线端。在三维建模过程中，需要重点还原柔性杆与本体的连接结构、安装折边的长圆孔公差、内部转轴的动作行程，尤其是柔性杆的形变范围要和实际产品的触发参数匹配，方便后续做设备布局的干涉检查，避免安装后出现杆体被周边结构件卡住无法复位的问题；壳体的壁厚设计为3mm，既保证了结构强度，又不会让整体重量过大，单台开关的整体重量控制在1.2kg左右，安装时不需要额外做加强支撑，直接固定在设备机架或防护栏的方管上即可。
