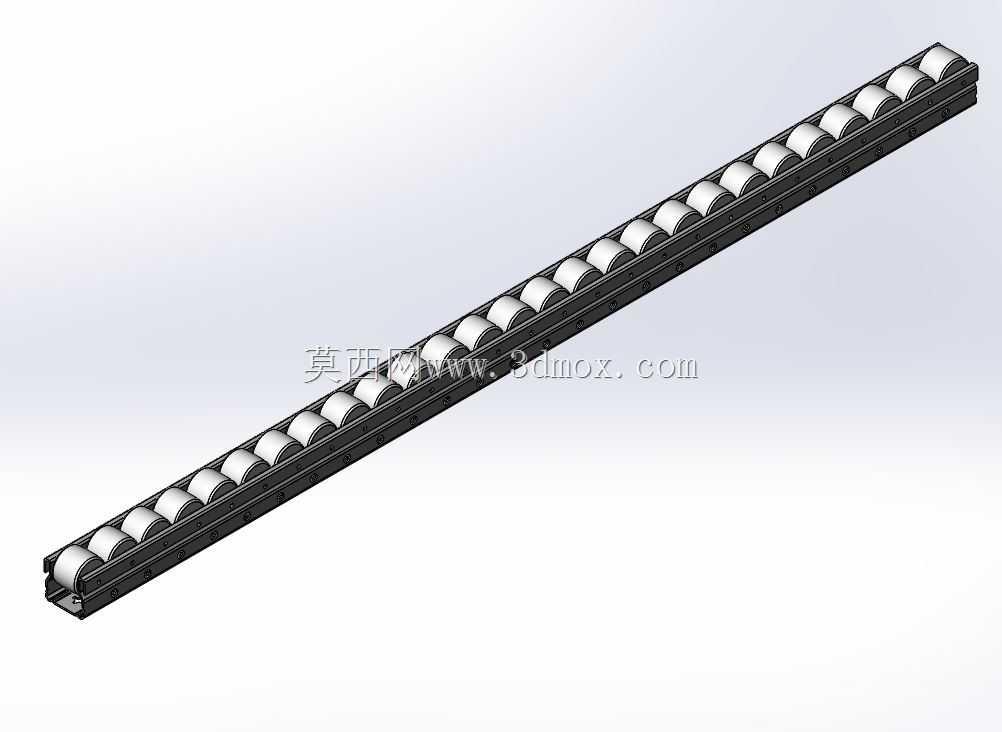

40规格流利条辊道输送导轨结构

　　在仓储分拣、线边物料配送、工装板回流这类需要实现物料靠自重滑移的场景里，这类辊道结构是非常常用的导向承载部件，日常做精益生产线布局、先进先出货架设计的时候，经常会用到这类标准宽度的流利条组件。这次的40规格辊道，主体采用铝合金挤压型材作为基座，型材截面做了等距的滚轮安装卡槽，不需要额外打孔攻丝，装配的时候只需要把滚轮轴卡入预设的卡槽位就能完成滚轮组的固定，装配效率比传统焊接式辊道高很多，后期如果有单个滚轮磨损，也可以单独撬出更换，不需要整根报废，维护成本很低。滚轮采用POM材质外包的轴承结构，滚动阻力小，承载的时候不会出现卡滞，哪怕是表面有轻微油污的塑料周转箱、钣金工装板，放在上面也能顺畅滑移，不会出现打滑或者顿挫的情况。

　　基座的两侧做了标准的安装槽，和常规的40系列铝型材可以直接用T型螺栓连接，不需要额外做转接件，安装的时候可以根据需要调整倾斜角度，一般仓储货架上用的时候倾斜角度控制在3-5度就能实现物料靠自重顺畅下滑，角度太大容易导致物料冲撞到末端挡块，角度太小则会出现物料滞留在中段的情况，设计的时候需要根据承载物料的重量、底部摩擦系数调整实际安装倾角。从安装边界来看，整根辊道的截面宽度刚好适配40系列铝型材的安装面，滚轮突出基座表面的高度控制在8mm左右，相邻两根辊道并排安装的时候，滚轮之间的间隙不会超过10mm，哪怕是尺寸较小的零件盒放在上面，也不会出现卡入间隙的情况。滚轮的排布做了等距设计，相邻滚轮的中心距保持在35mm，

　　不管是承载硬质的钣金件还是软质的塑料周转箱，都能保证至少有三个滚轮同时接触物料底部，不会出现局部受力过大导致滚轮变形或者物料倾斜的情况。在做线边料架设计的时候，这类辊道经常被用来做物料的先进先出滑道，物料从高端放入，靠自重滑到低端的取料位，作业人员不需要弯腰探身去拿取货架深处的物料，能有效降低作业强度，提升取料效率。在自动化输送线的过渡段，这类辊道也可以作为无动力过渡段使用，连接两条不同高度的皮带线，不需要额外配置动力，就能实现工装板的顺畅过渡，减少动力段的配置数量，降低整线的制造成本。设计这类辊道结构的时候，需要重点考虑基座的直线度，铝合金型材挤压成型后需要做校直处理，避免整根辊道出现弯曲，导致物料滑移的时候跑偏；

　　滚轮的同轴度也要控制在合理范围内，不然高速滚动的时候会出现异响，甚至出现滚轮卡滞的情况。另外基座的阳极氧化层厚度要满足使用要求，在车间多油污、多粉尘的环境下使用，不会轻易出现腐蚀生锈的情况，使用寿命比普通碳钢喷塑的辊道更长。在做三维建模的时候，滚轮和基座之间的装配间隙要留0.2mm的活动量，模拟实际装配的时候滚轮轴的活动空间，避免干涉，同时要把安装槽的尺寸做准确，保证和标准铝型材配件的适配性，导出工程图的时候要标注清楚整体长度、安装孔位的中心距、滚轮的顶面高度，方便生产加工的时候直接按图下料装配。这类标准规格的辊道属于通用性很强的工业配件，不需要开模定制，直接按长度裁切就能使用，在做非标自动化设备、精益生产工装的时候，能大幅缩短设计和加工周期，降低项目的整体成本。
