冲压模具用独立导柱导向组件结构

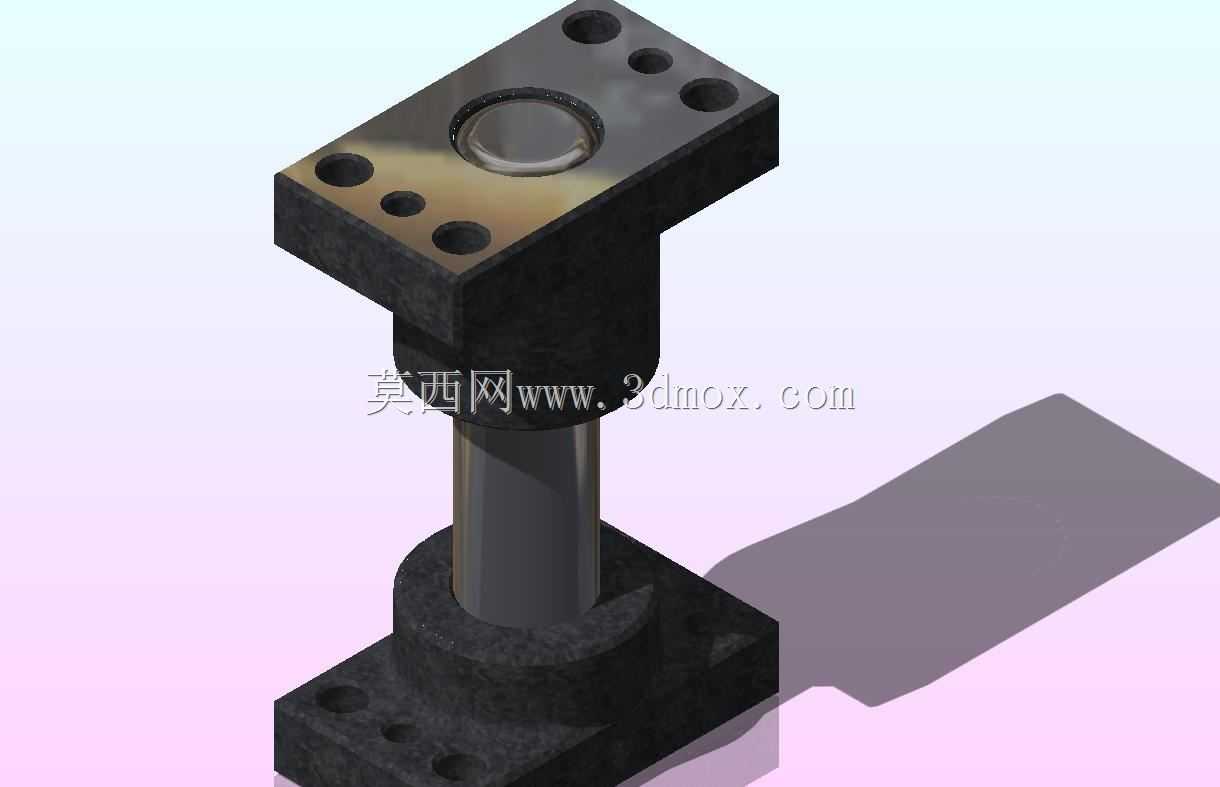

　　这套导向结构主要服务于冷冲压连续模、单工序工程模的动定模合模导向场景，在高速冲床连续作业工况下，承担上下模座合模过程中的径向定位约束，抵消冲裁过程中产生的侧向偏载力，避免凸凹模因合模错位发生啃刃、崩边问题，是保障模具冲压精度与刃具寿命的核心基础部件。不同于常见的可拆卸滑动导柱，这套结构采用上下法兰一体式安装设计，上下两端的安装法兰均预留了沉头螺栓过孔与定位销孔，安装时可直接通过内六角螺栓锁紧在模座对应加工面，同时配装定位销完成位置锁死，无需额外加工导柱套安装沉孔，能大幅降低模座的加工难度与装配工时，尤其适配模座厚度有限的小型高速冲压模具。从结构设计逻辑来看，上端法兰的中心位置集成了储油腔与密封端盖，

　　日常维护时可直接通过端盖的注油孔加注润滑脂，润滑介质会顺着导柱与导套的配合间隙缓慢渗透到整个滑动接触面，配合导套内壁的环形油槽，能在连续高速滑动过程中形成稳定的油膜，避免干摩擦导致的导柱拉伤、咬合问题，相比普通无储油结构的导柱，润滑维护周期可延长三倍以上，适配每分钟120-200次的高速冲压作业节奏。导柱主体采用高碳铬轴承钢材质，表面经高频淬火处理后硬度可达HRC60-64，表面粗糙度控制在Ra0.8以内，与导套的配合间隙根据模具精度等级可调整为0.005-0.02mm，既能保证滑动过程的顺畅无卡滞，又能将合模过程的径向错位量控制在微米级，满足精密端子、小型五金件的冲压精度要求。下端法兰与模座的安装面设计了0.02mm的定位止口，

　　装配时止口与模座上预先加工的定位槽配合，可快速完成导柱组件的初定位，减少装配过程中的找正时间，同时能承受更大的侧向冲击力，在冲裁厚板料、侧向冲裁等偏载较大的工况下，不会出现导柱根部松动、移位的问题。从安装边界尺寸来看，上端法兰为方形结构，四个角部做了R2的倒角处理，避免装配过程中锐边划伤操作人员，法兰上的安装孔采用对称排布设计，可适配不同孔位布局的模座安装需求，导柱的有效导向行程可根据模具的开模高度做对应调整，常规规格下导向行程覆盖80-200mm，能满足大部分中小型冷冲模的开模距离要求。在实际应用中，这类独立导柱组件不需要与模架做配套定制，可直接根据模具的合模精度要求、开模行程、负载大小选型采购，相比传统的模架集成式导柱，

　　灵活性更高，在模具维修更换时，可直接整体拆卸替换，不需要对模座进行二次加工，能大幅缩短模具的停机维修时间。设计过程中需要重点关注导柱与导套的同轴度公差，上下法兰的安装面平行度需要控制在0.01mm以内，避免装配后导柱出现倾斜，导致滑动过程中出现卡滞、磨损不均的问题；同时导柱的表面粗糙度与硬度匹配也需要严格控制，若硬度过低，在长期往复滑动过程中容易出现表面拉毛，产生的金属碎屑会进入配合间隙，进一步加剧导柱与导套的磨损，最终导致导向精度失效。另外，上端的密封结构采用耐油橡胶密封圈，可阻挡冲压过程中产生的金属碎屑、粉尘进入导套配合面，避免杂质刮伤配合表面，在多工位级进模这类产生冲裁碎屑较多的应用场景下，这种密封结构能有效提升导柱组件的使用寿命，减少日常维护的频次。
