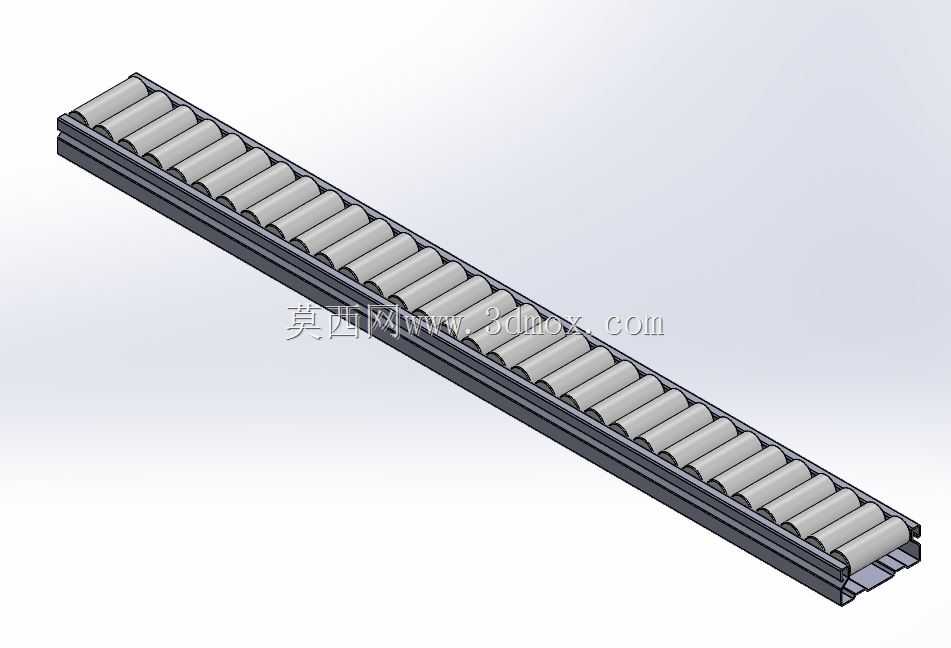

60系列590长度流利条辊道输送结构

　　这类辊道结构常被用在车间线边物料架、先进先出货架、装配工位旁的物料滑移通道，以及轻型输送线的接驳段，靠自身小直径辊子的低摩擦特性，让工装板、物料箱依靠重力就能沿倾斜布置的轨道顺滑滑移，不需要额外配置动力源，在精益生产的线边布局里能大幅减少人工取件的搬运距离，也能避免物料堆叠带来的磕碰损伤。从结构设计来看，这款辊道采用的是60系列标准宽度的铝合金型材作为主体框架，辊子采用等间距排布的设计，单根辊子的转动阻力经过匹配调校，即使是承载几公斤重的塑料周转箱，也不会出现卡滞、滑移速度过快冲出货架的问题，框架两侧的辊子安装槽做了内嵌式设计，辊子两端的转轴直接卡入型材的预制卡槽内，不需要额外的紧固件固定辊轴，

　　装配的时候只需要按照设定的间距依次压入辊子即可，后期如果有单个辊子磨损，也可以直接撬出更换，不需要拆解整根轨道，维护效率比传统焊接式辊道高很多。这款辊道的有效长度为590mm，整体宽度匹配60系列流利条的通用安装尺寸，安装的时候可以直接通过型材侧面的T型槽，用T型螺栓和配套的螺母固定在货架的横梁或者设备的机架上，不需要额外做安装转接板，安装孔位可以沿着型材槽任意调整位置，适配不同间距的机架安装需求，轨道的两端做了封边处理，避免辊子从轨道端部滑出，同时端部的圆角设计也能避免物料滑入的时候被硬边刮伤包装。在实际选型应用的时候，这类辊道的布置倾斜角度通常控制在3到5度之间，角度过小会导致物料滑移动力不足停在轨道中段，

　　角度过大则会让物料下滑速度过快，在轨道末端产生较大的冲击，损伤物料或者撞坏末端的阻挡装置，设计排布的时候需要根据承载物料的单箱重量、底部摩擦系数微调倾斜角度，必要的时候可以在轨道末端加装阻尼块或者减速辊，控制物料的到位速度。辊子本身采用的是硬质工程塑料材质，表面光滑耐磨，和金属辊子相比自重更轻，运转噪音更小，即使是长时间和周转箱底部摩擦，也不会产生金属碎屑污染车间环境，适合用在电子装配、食品包装这类对环境洁净度有一定要求的生产场景，辊子内部的转轴采用不锈钢材质，避免长时间使用后生锈卡滞，即使是在湿度较高的仓储环境里也能保持顺畅转动。从结构建模的角度来看，这类标准件类的三维模型需要重点还原型材的截面特征、辊子的排布间距、

　　安装槽的尺寸精度，因为在做整线布局的时候，设计师需要直接调用这类标准模型来拼接料架或者输送线，如果安装槽的尺寸、型材的外形轮廓有偏差，就会导致后续装配的时候出现干涉，或者安装孔位对不上的问题，建模的时候辊子和框架之间要保留合理的转动间隙，不能出现过定义的装配约束，方便后续做运动仿真的时候模拟辊子的转动状态，验证物料滑移过程中会不会和周边结构产生干涉。在做线边方案设计的时候，这类辊道经常会和阻挡器、光电传感器搭配使用，当物料滑移到轨道末端的时候，传感器检测到物料到位，阻挡器升起挡住后面的物料，等工位上的操作人员取走第一件物料之后，阻挡器降下，后面的物料再依次滑到取件位，实现物料的单张有序供给，避免多件物料堆叠在取件口影响取件效率，这款辊道的框架型材本身就带有标准T型槽，传感器和阻挡器可以直接通过T型螺栓固定在轨道侧面，不需要额外焊接安装支架，能大幅缩短现场安装调试的周期。
