液压管路锁紧式PLC固定夹结构设计

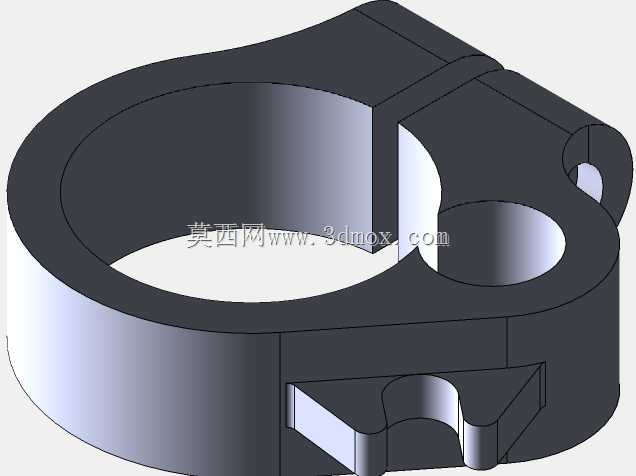

　　在液压站集成布线、工业设备液压管路与电控模块同步布设的场景中，这类抱紧式锁紧固定件是解决管路与PLC模块相对位移、避免管路振动拉扯电控接线的核心辅件，很多现场调试中出现的PLC接线端子松脱、液压管路蹭破线缆绝缘层的问题，本质都是固定件选型或结构设计不到位导致的。从结构本身来看，主体采用半开式C型抱紧环作为核心夹持结构，环体内壁做了整圈的贴合面加工，没有做多余的防滑齿结构，这是考虑到液压管路多为冷拔无缝钢管或者高压橡胶包覆管，过深的防滑齿会在长期抱紧应力下损伤管壁镀层或者橡胶层，反而降低管路使用寿命，环体的开合边做了加厚凸台设计，凸台上预留的锁紧孔可以穿入内六角螺栓，通过螺栓预紧力实现环体的收缩抱紧，相比传统的全闭合管夹，这种半开式结构不需要提前穿套管路，在已布设完成的管路上做后期加装或者点位调整时，不需要拆卸管路两端接头，能大幅降低现场改造的工作量。

　　和常规管夹不同的是，这个结构在抱紧环的侧方延伸出了一体化的安装凸座，凸座上加工有沉头安装孔，这个位置就是用来固定小型PLC采集模块或者压力传感器接线座的，凸座和抱紧环之间做了三角加强筋连接，筋板的厚度和环体侧壁厚度保持一致，避免厚薄差过大导致注塑或者铸造过程中出现缩孔缺陷，同时筋板的位置特意避开了环体锁紧螺栓的操作空间，实际安装时可以先把PLC模块固定在侧方凸座上，再把整个夹座抱紧到目标液压管路上，最后拧紧锁紧螺栓即可完成固定，不需要在设备壁板上额外打孔安装PLC支架，对于空间紧凑的移动式液压设备、小型液压试验台来说，这种集成式设计能节省至少30%的安装空间。

　　从安装边界尺寸来看，抱紧环的内径适配常用的6s规格液压钢管，也就是外径6mm的标准液压硬管，环体闭合后的最大外径不超过22mm，侧方凸座的安装面距离环体中心的距离为12mm，沉头孔适配M3规格的沉头螺钉，锁紧孔适配M4的内六角螺栓，整个零件的总高度控制在10mm以内，安装时环体和管路贴合后，凸座底面和管路外壁的间隙预留了1.5mm，这个间隙是用来粘贴橡胶减震垫的，能过滤液压管路工作时传递的高频振动，避免振动直接传导到PLC模块上导致内部电子元件虚焊。设计时特意把锁紧螺栓的操作方向和凸座上PLC模块的接线方向做了90度错位，后期维护时不管是调整夹座的抱紧位置，还是插拔PLC的接线端子，工具操作空间都不会互相干涉，不会出现拧螺栓时碰掉接线的问题。

　　在实际工况适配性上，这个结构的壁厚做了等强度设计，抱紧环的侧壁厚度为3mm，在12N·m的螺栓预紧力下，环体的变形量控制在0.2mm以内，既能保证对管路的抱紧力达到120N以上，满足设备振动工况下不滑移的要求，又不会因为预紧力过大导致环体出现塑性变形，材料选用常用的6061铝合金做硬质阳极氧化处理，相比钢制夹座重量降低60%，同时不会出现生锈污染管路表面的问题，对于有轻量化要求的移动液压设备来说适配性更好。另外凸座上的安装孔做了0.5mm的位置公差设计，允许PLC模块安装时有微小的位置调整量，抵消管路安装时的位置误差，不需要现场二次扩孔，能提升现场装配的效率。很多现场施工人员在布设液压站的电控采集点时，经常遇到PLC模块没有合适安装位置的问题，要么用扎带直接绑在管路上，时间长了扎带老化松脱，要么做独立的支架，既占空间又增加成本，这种集成了抱紧锁紧和模块安装功能的夹座，刚好能解决这类场景的痛点，不需要改动原有设备的结构，就能快速完成采集模块的固定，同时保证长期使用的可靠性。
