同步带式直线滑台传动模组结构

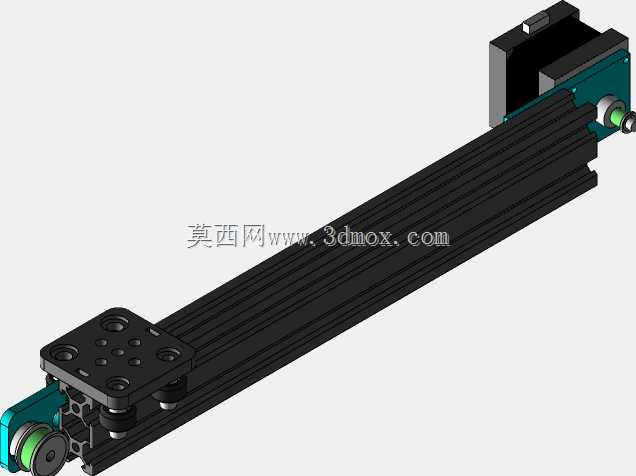

　　这款同步带驱动的线性传动模组，是自动化产线搭建、小型工位位移改造场景里常用的执行部件，日常在3C产品装配工位、小型物料分拣单元、视觉检测扫码头位移机构里都能见到同结构产品的应用，核心作用是带动负载完成指定行程内的直线往复运动，替代人工完成重复定位的位移动作，保证每次移动的位置一致性。从结构设计来看，主体承载梁采用标准欧标铝型材挤压成型，型材本身的槽道直接作为滑动副的安装基准，不需要额外加工安装基面，能大幅降低组装时的机加工工作量，型材截面的槽道同时兼容标准T型螺母，不管是直接锁附在设备台面上，还是在滑台台面上加装夹爪、检测头、喷枪等执行末端，都不需要额外做转接板的配做，适配性很强。两端的动力端和从动端采用对称式安装座设计，

　　安装座直接卡入铝型材端面的定位槽，靠端面螺丝锁附固定，装配时不需要反复调整两端带轮的同轴度，只要把安装座卡到位就能保证主动轮和从动轮的带轮平面共面，避免同步带运行时出现跑偏、啃边的问题。主动轮端直接预留了标准伺服电机或者步进电机的安装法兰位，法兰止口尺寸匹配常用的42、57系列电机安装尺寸，电机轴和主动轮之间靠顶丝锁紧传递扭矩，不需要额外加装联轴器，能缩短整个模组的总长度，压缩安装占用的空间。滑动部分采用内嵌式双直线导轨搭配四个滑块的结构，滑块直接锁附在移动台板的底面，移动台板和同步带之间靠压块夹紧固定，同步带张紧时只需要调整从动端的张紧螺丝，就能改变两端带轮的中心距，把同步带的张紧力调整到合适区间，

　　避免张紧力过大导致带轮轴承负载过高，或是张紧力不足出现传动丢步的问题。移动台板上做了规则排列的安装螺纹孔，孔位间距和标准的机械手末端安装孔位匹配，不管是装气动夹爪、真空吸盘支架还是工业相机固定架，都能直接锁螺丝固定，不需要现场重新打孔攻丝。从安装边界来看，这款模组的型材宽度属于窄型设计，整体侧向宽度小，适合安装在设备内部空间局促的位置，底部的安装槽可以从型材任意位置放入螺母，固定时不需要从端部串入安装螺丝，现场改造设备时不用拆解周边原有部件就能完成固定。日常使用时，这种同步带模组的运行速度比丝杆传动模组更高，适合长行程、快节拍的位移场景，运行噪音也更低，只要定期检查同步带的张紧状态，清理导轨表面的杂物，就能保证长期运行的定位精度。

　　设计时特意将同步带的运行区域和导轨区域做了分隔，同步带在型材的中间腔体内运行，导轨安装在型材两侧的凸起台面上，能避免同步带运行时磨损产生的碎屑掉落到导轨滚道里，延长滑块和导轨的使用寿命。两端的安装座上预留了限位传感器的安装槽，可以直接加装槽型光电开关，在行程两端设置硬限位和原点位置，不需要额外设计传感器安装支架，组装时只要把传感器卡入槽内调整好位置就能固定，减少设计和加工的工作量。这种结构的模组在非标自动化设备设计里复用率很高，只要根据需要的行程切割对应长度的铝型材，搭配对应长度的同步带就能组装出不同行程的产品，不需要为不同行程单独开模加工主体部件，能大幅降低设计和制造成本，缩短设备的交付周期。
