立式明矾煅烧烟烘处理罐体结构

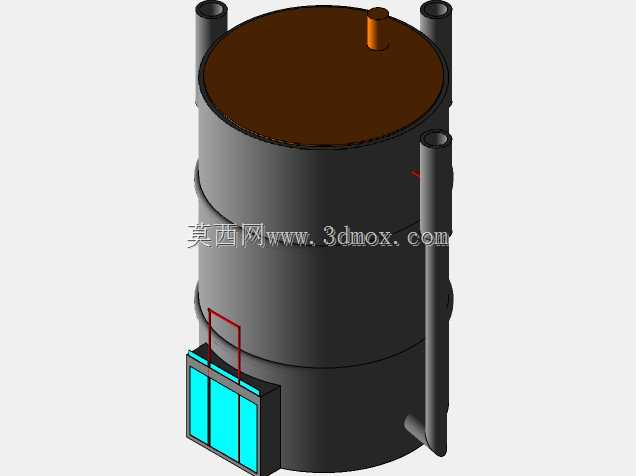

　　在无机盐加工的煅烧工序段，这类立式烟烘罐体是明矾脱水熟化环节的核心承载设备，区别于卧式回转煅烧设备的动态输送结构，该立式结构采用静态堆料、烟气环向流通的换热逻辑，更适配小批量、多批次的明矾熟化加工场景，常见于中小型无机盐加工厂、精细化工作坊的生产工段，安装位置多布置在煅烧车间的烟气出口衔接位，可直接对接燃煤烟气或高温热风管道，无需额外搭建复杂的物料输送机架。从结构设计逻辑来看，罐体主体采用三段式筒节拼接结构，上下段筒壁做加厚处理，中段为主要换热煅烧腔，顶部采用平盖封板结构，封板上预留三个工艺管口：居中位置的小口径管口为排气溢流口，用于排出煅烧过程中析出的结晶水蒸气与过剩烟气，两侧对称布置的大口径管口为进料与烟气接入接口，

　　可根据车间管线布局灵活切换进料与进气功能，降低现场安装的管线改造成本。罐体侧壁沿环向布置的竖向管道为烟气导流支管，将顶部接入的高温烟气导流至罐体下部，再通过筒壁预设的透气孔渗入料层，实现从下往上的逆向换热，相比传统顶部直吹的换热方式，料层上下温差可控制在15摄氏度以内，避免出现上层物料过烧、下层物料熟化不足的问题。罐体下部侧方突出的箱型结构为出料与检修集成仓，仓门采用耐高温密封结构，观察窗采用双层石英玻璃，可在煅烧过程中直接观察内部物料的颜色变化判断熟化进度，仓体内部设置倾斜导料板，煅烧完成的物料可依靠自重滑向出料口，无需额外设置内部刮料机构，减少高温环境下的运动部件故障点。从安装边界尺寸来看，罐体整体高径比控制在2.2:1，

　　底部预留的安装支脚间距适配常规1.2米间距的设备安装钢梁，现场安装时无需额外定制设备基础平台，侧壁伸出的导流支管与罐体本体的最大水平距离不超过筒径的0.3倍，整体占地投影为矩形，可与相邻的烟气净化设备、物料输送设备保持0.8米的常规检修间距，符合化工车间设备布置的安全规范要求。设计过程中针对明矾煅烧过程的腐蚀性问题，筒体内壁预留了3毫米的腐蚀裕量，所有与物料接触的焊缝均做连续焊打磨处理，避免物料残留缝隙造成的局部腐蚀，顶部封板与筒节的连接采用快开式螺栓压接结构，配合耐高温石棉密封垫，可在半小时内完成封板拆卸，方便定期清理筒壁粘结的物料结块。不同于通用型反应釜的承压设计，该罐体为常压工作设备，所有管口的压力等级均按常压工况设计，

　　无需配置高压安全阀、爆破片等承压附件，整体制造成本相比同容积的承压反应釜降低40%左右，更适配明矾煅烧这类常压高温的工况需求。在料层控制方面，罐体内部设置了三层挡料环，可避免进料过程中物料偏析造成的局部透气性差问题，烟气导流支管的下部设置了风量调节挡板，可根据不同批次物料的粒径、含水率调整各支管的烟气流量，保证整个料层的换热均匀性，出料仓的位置设置在罐体下部1/6高度处，可保证每次出料后罐体内保留一定厚度的底料层，避免烟气直接从出料口短路溢出，减少热量损失。
