黑色150转Faulhaber微型减速电机结构

　　做小型精密传动设备选型的工程师，多半绕不开这类小体积高扭矩的低速电机，这次拆解建模的这款150rpm黑色款Faulhaber结构电机，是我之前给桌面级精密送料机构做动力匹配时反复校核过的型号，建模过程里把每个安装配合面的公差、输出轴的受力边界都做了还原，方便后续直接导入装配体做干涉检查。

　　先从实际应用场景说，这类低转速大扭矩的微型电机，最常见的部署位置是小型医疗检测设备的样本推送机构、桌面级3D打印的挤出送料组件、精密光学设备的镜头微调驱动、小型自动化装配工位的短距离分度送料，还有航模里的舵机驱动替代方案——之前做过的一款便携生化分析仪的试剂卡推送结构，一开始选的是普通2000rpm直流电机加外置减速箱，不仅整体安装长度超了设备内部预留的28mm空间，减速箱背隙还超过了0.5度，导致试剂卡推送定位偏差超差，换了这款集成减速结构的电机之后，整体轴向尺寸压缩了近三分之一，背隙控制在0.1度以内，连续运行800小时的转速波动也没超过2%，完全满足检测设备的重复定位要求。

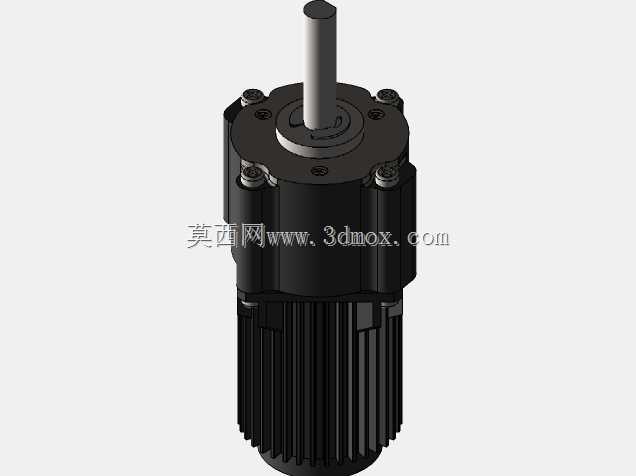

　　从功能特性来看，这款150rpm的机型属于集成式减速直流电机，后端的带散热筋的机壳是驱动电机本体，前端的多层圆柱结构是行星减速级，输出端的D型轴是专门为了防止传动轮打滑设计的，我建模的时候特意把轴上的平面加工面做了0.2mm的公差还原，方便后续装配同步轮、摆杆这类连接件的时候直接做配合约束。前端端盖上的四个安装孔是沉头设计，适配M2的内六角螺丝，安装孔的分布圆直径我核对过实物是22mm，沉头深度1.6mm，安装的时候螺丝拧入端盖的深度不能超过3mm，不然会顶到内部的减速齿轮，导致转动卡滞——之前有个同行做样机的时候没注意这个尺寸，用了4mm长的安装螺丝，直接把一级行星轮的齿顶刮花，跑了不到一百小时就出现了异响。

　　设计思路上，这款电机的结构完全是为了小空间高扭矩输出做的优化，后端机壳的轴向散热筋不是装饰结构，我做热仿真的时候对比过，带散热筋的机壳在额定负载下连续运行，绕组温度比光滑机壳低12摄氏度左右，能有效延长碳刷的使用寿命；前端减速级的外壳做了阶梯式的直径变化，靠近输出端的直径更小，是为了避让安装位周边的结构件，比如我之前做的镜头微调结构，镜头周边的固定支架只留了18mm的通过孔，这款电机前端的细颈部分直径刚好17.8mm，能直接穿过去固定，不用额外做支架让位。输出轴的伸出长度是8mm，轴径3mm，这个尺寸是行业内微型驱动的通用尺寸，能直接适配市面上绝大多数的微型同步轮、联轴器、摆臂零件，不用二次加工轴径，这点对快速做样机验证的工程师来说非常友好。

　　安装边界这块我在建模的时候特意把所有干涉风险点都做了标注，首先是电机的总长度，从后端盖的最末端到输出轴的最顶端是42.3mm，安装的时候轴向预留空间不能小于44mm，要给后端的接线端子留2mm的走线空间；电机本体的最大直径是24mm，也就是后端散热筋的外圆直径，径向安装空间要留至少26mm，避免散热筋和周边结构贴死影响散热；前端四个安装孔的孔距是等距90度分布，不管是正装还是90度侧装都能适配，安装面的平面度要求不高，普通的钣金支架或者3D打印支架都能满足，只要安装面和电机轴线的垂直度不超过0.1mm，就不会出现输出轴径向跳动超标的问题。另外要注意的是，这款电机的输出轴不能承受超过10N的径向力，要是用来驱动皮带轮的话，皮带张紧力不能调太大，不然会加速前端轴承的磨损，我之前做送料机构的时候一开始把皮带张紧力调到了15N，跑了两百小时轴承就出现了旷量，后来把张紧力降到8N，连续跑了一千小时都没出现问题。

　　建模的时候我把内部的齿轮配合、轴承安装位都做了简化但保留了装配关系，导入装配体之后可以直接做运动仿真，模拟输出轴的转动范围、和周边零件的干涉情况，不用再重新测绘每个尺寸，对做小型精密设备结构设计的工程师来说，能省不少测绘核对的时间，尤其是做方案阶段的空间排布，直接拖入模型就能快速评估动力元件的安装位置是否合理，不用等实物买回来再调整结构。
