N20微型减速电机带安装法兰结构

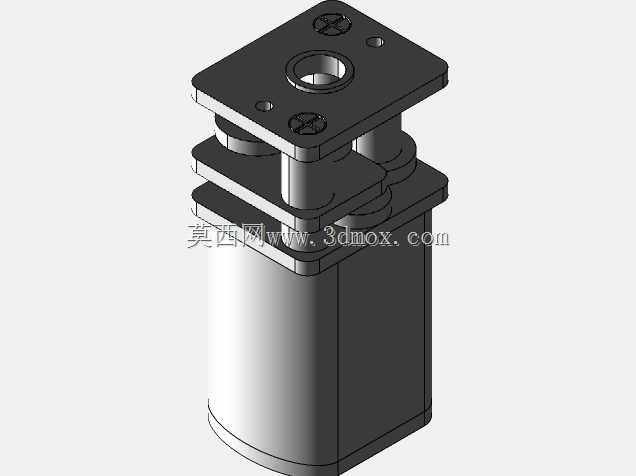

　　这款N20规格的微电机齿轮箱组件，是小型传动场景里应用极广的动力输出单元，日常在桌面级小型机器人、智能门锁锁舌驱动、微型云台转动结构、小型电动玩具的动力模组、精密仪器的微调进给机构里都能见到它的身影，核心作用是把微电机本身的高转速低扭矩输出，通过内部多级齿轮减速结构，转化为低转速高扭矩的动力输出，匹配末端执行件的负载需求。从结构设计来看，组件上方的方形安装法兰是整个部件的安装基准，法兰上预留了两个对称的螺丝沉孔与两个定位光孔，沉孔用来穿入固定螺丝将整个减速电机锁紧在安装基板上，光孔可配合定位销做安装时的位置校准，避免电机工作时的振动导致安装位偏移，法兰中心的通孔是输出轴的伸出位置，输出轴与法兰端面的垂直度公差控制在0.02mm以内，

　　保证动力输出时不会出现径向窜动。法兰下方叠层的限位结构，是为了匹配不同厚度的安装面板设计的，叠层的凸台可以直接卡入安装面板的预制开孔里，省去额外的定位工装，安装时只需要从面板背面推入电机，让凸台与开孔贴合，再从正面锁入固定螺丝即可完成装配，能大幅缩小小型设备的内部安装空间占用。下部的电机主体是标准的N20微电机外壳尺寸，圆柱面的直径控制在10mm级别，整体长度从电机尾部到法兰安装面的尺寸适配多数小型消费电子、微型机器人的内部空间预留，不会和周边的电路板、走线槽、其他结构件产生干涉。内部的齿轮箱采用多级直齿传动布局，每一级齿轮的啮合间隙都做了适配调整，既不会因为间隙过大导致输出轴回程差超标，也不会因为间隙过小导致传动卡滞、

　　空载电流过高，齿轮材质选用耐磨的工程塑料搭配金属输出齿，在控制整体重量的同时，保证输出端的负载承受能力，能满足持续正反转、频繁启停的工作工况需求。做结构选型的时候要注意，这款组件的安装法兰边长是标准的N20减速电机安装尺寸，输出轴的伸出长度可以根据实际使用场景搭配不同长度的D型轴，方便和同步轮、摇臂、齿轮等末端执行件做周向固定，避免传动时出现打滑。在小型仿生机器人的关节设计里，这款减速电机可以直接作为手指关节、小负载舵机替换件的动力核心，依靠上方的法兰直接固定在机器人的骨架结构上，输出轴直接连接关节摆臂，不需要额外设计复杂的电机固定座，能有效降低整机的结构重量；在智能门锁的结构里，这款组件安装在锁体内部，输出轴连接锁舌的拨动结构，

　　通过齿轮箱的减速增扭，用很小的电机功率就能带动锁舌完成伸缩动作，同时齿轮箱的自锁特性还能避免外力强行拨动锁舌打开门锁，提升锁具的安全性能。设计配套安装结构的时候，要注意给电机主体预留足够的散热空间，虽然微电机工作时的发热量不大，但如果是密闭空间内长时间持续工作，还是需要在电机外壳周边预留1mm以上的空气间隙，避免热量累积导致电机磁钢退磁、寿命缩短；接线端的位置在电机尾部的端面上，设计周边结构时要避开接线位置，防止压线导致的线路破损短路。整个组件的外形没有多余的突出结构，所有边角都做了小倒角处理，装配时不会刮伤周边的线材或者其他结构件，适配自动化产线的快速装配需求，不需要额外做去毛刺的后处理工序。
