BLDC40系列无刷直流电机结构设计

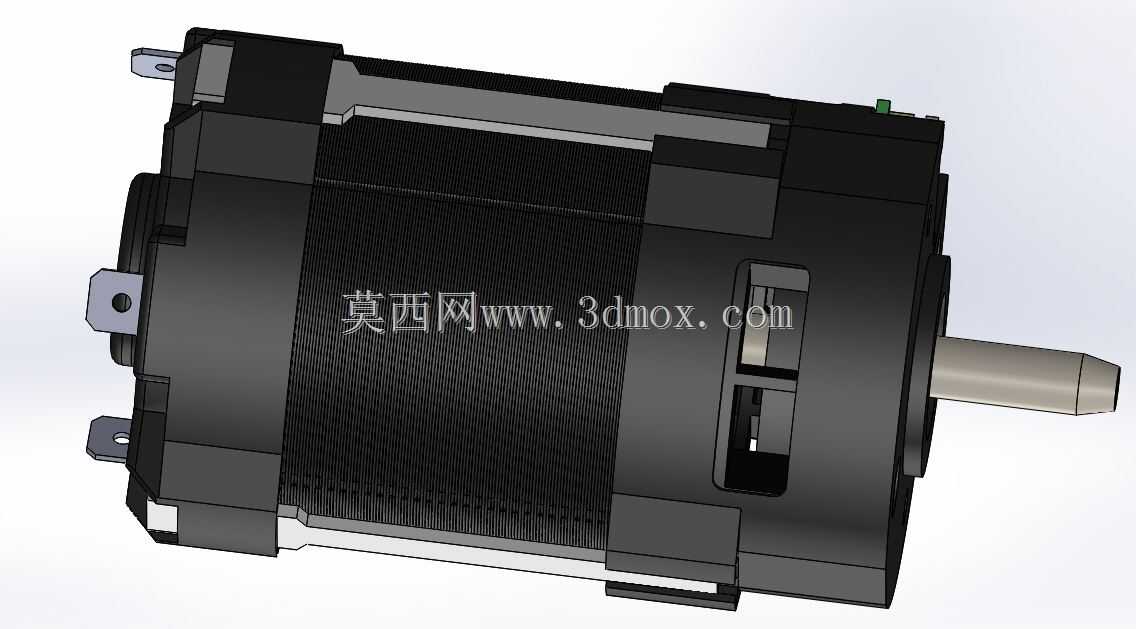

　　这款无刷直流电机的结构设计，首先要匹配小型动力输出场景的安装需求，从整机的径向尺寸来看，40mm的外径可以适配多数紧凑型设备的安装腔体，不管是手持电动工具的动力舱、小型自动化输送线的驱动端，还是智能家居的动力执行单元，都能在不额外扩宽安装空间的前提下完成布置。输出轴的伸出长度做了限位设计，轴端的配合公差按照过渡配合标准设定，既可以直接套接同步带轮做传动输出，也能通过联轴器连接负载端，不会因为轴伸过长导致运行时的径向跳动超差。

　　从内部结构的设计思路来看，定子绕组采用集中式绕线方案，绕组的排布完全贴合定子铁芯的槽型，槽满率控制在合理区间，既保证了绕组的散热空间，也能最大化利用铁芯的导磁面积，减少空载运行时的铁损。转子部分采用表贴式永磁体布置，磁钢的固定方式做了双重限位，除了磁钢本身的粘接固定，转子外壳的内壁做了定位卡槽，磁钢嵌入卡槽后再做整体的动平衡校正，校正等级达到G2.5标准，能够在额定转速下保持极低的振动值，避免运行时因为转子不平衡带来的轴承额外磨损。

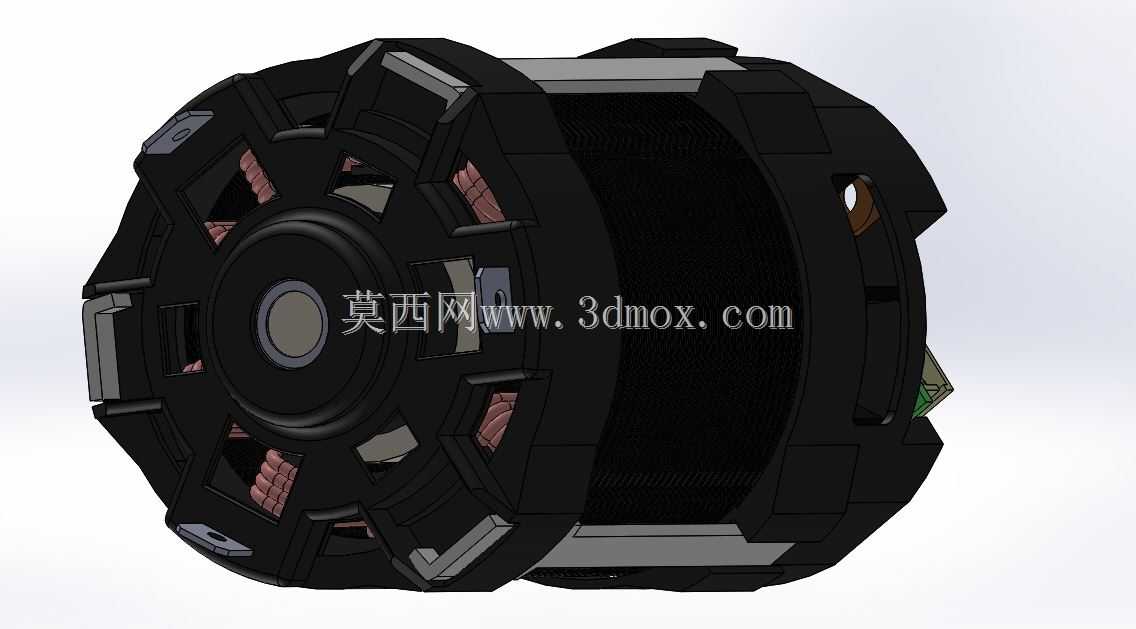

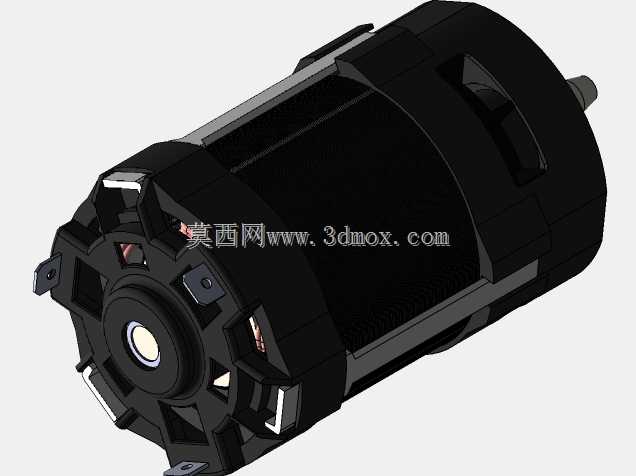

　　端盖的结构设计兼顾了安装定位与防护需求，前端盖的轴承室与输出轴保持严格的同轴度，轴承选用深沟球轴承，能够同时承受径向负载与少量的轴向窜动，适配多数带轻微轴向力的负载场景。后端盖预留了霍尔传感器的安装位，传感器的定位角度严格对应转子磁钢的换相点，能够保证驱动板准确识别转子位置，实现平稳的换相输出，不会出现换相偏差导致的转矩波动。出线端做了防水密封结构，线缆从端盖的出线孔引出后，通过橡胶密封圈做压紧固定，既可以防止运行时线缆被拉扯松脱，也能阻挡日常使用中的粉尘与溅水进入电机内部，提升整机的环境适应能力。

　　实际应用中，这类40外径的无刷电机常被用在小型服务机器人的行走驱动、商用小家电的动力输出、小型医疗设备的执行机构等场景，这类场景对电机的体积、运行噪音、寿命都有较高要求。设计时特意将电机的额定工作点设置在中速区间，在这个区间内电机的运行效率最高，发热控制在合理范围，不需要额外加装散热风扇就能满足连续运行的温升要求，进一步压缩了整机的轴向尺寸。外壳采用高强度工程塑料包裹金属内壳的结构，外层的塑料壳体既可以做绝缘防护，也能在电机磕碰时起到缓冲作用，内层的金属壳体则承担定子铁芯的定位与散热传导作用，将绕组运行产生的热量快速传导到外壳表面散出。

　　安装边界方面，电机的固定孔位设置在前端盖的法兰面上，四个安装孔呈对称分布，孔位的中心距按照通用标准设定，能够直接替换同尺寸的有刷直流电机，不需要对原有设备的安装结构做改动，降低设备升级的改造成本。电机的轴向总长度控制在紧凑范围内，即使是安装空间狭窄的设备内部，也能预留出足够的接线与维护空间，不需要为了适配电机重新设计设备的整体结构。转子的输出轴端做了扁位设计，与传动件连接时可以通过紧定螺钉直接锁紧在扁位上，避免传动过程中出现轴与传动件的相对滑动，保证动力传输的可靠性。

　　从结构细节来看，电机内部的绕组端部做了绝缘包扎处理，避免绕组端部与转子或者端盖发生摩擦导致绝缘破损，定子铁芯与外壳之间采用过盈配合，保证铁芯在长期运行中不会出现移位，影响定转子之间的气隙均匀度。定转子之间的气隙控制在均匀的0.3mm，这个气隙值既可以保证磁路的导通效率，也能避免因为加工或者装配误差导致定转子扫膛，提升电机的运行可靠性。后端的驱动板安装位预留了足够的绝缘距离，驱动板固定在后端盖的绝缘柱上，与金属壳体之间保持安全的电气间隙，即使在潮湿环境下运行也不会出现漏电风险。
