这套摩擦制动副零件主要面向乘用车浮动钳盘式制动系统的结构开发场景,在整车制动回路里承担把液压推力转化为摩擦制动力矩的核心作用,日常行车中随制动卡钳活塞动作,从两侧夹紧随车轮同步旋转的制动盘,通过接触面的滑动摩擦把车辆动能转化为热能耗散,实现减速、驻车以及紧急工况下的短时强制制动。
从实际装车边界来看,这类双片对称布置的摩擦片完全嵌入制动钳的内侧导向槽内,背板两侧伸出的带孔吊耳直接卡在卡钳的导向销上,既约束摩擦片沿制动盘轴向的滑动轨迹,也避免制动解除后摩擦片偏磨、拖滞。建模时首先要锁定的安装边界就是两片摩擦片的总厚度公差:新片状态下摩擦材料层加钢背板的总厚度必须匹配卡钳活塞的初始伸出量,预留出摩擦层全程磨损后的活塞行程余量,一旦总厚度超差,轻则出现制动踏板空行程过大,重则活塞脱出导致制动失效。背板顶端两个安装孔的中心距、孔径公差需要和卡钳导向销严格对应,孔位与摩擦面的平行度误差控制在0.1mm以内,否则制动时片体受力偏载,会出现局部摩擦材料过热剥落、制动抖动的问题。

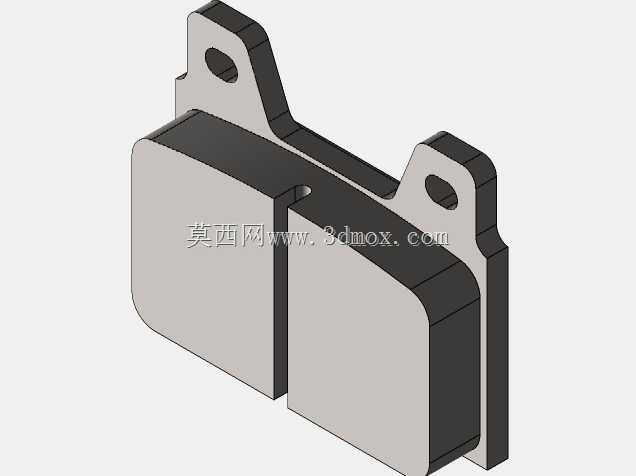

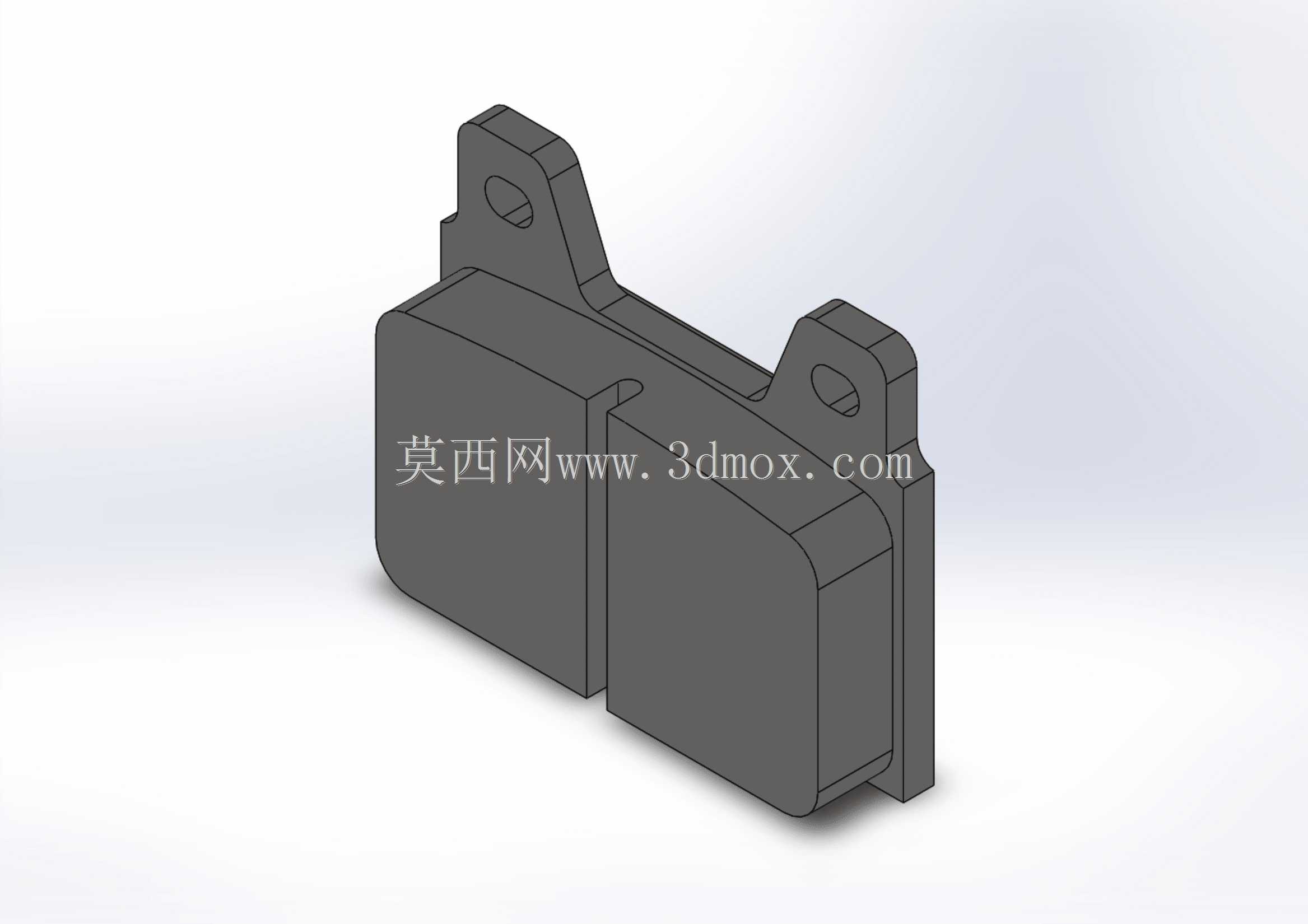

结构设计上,摩擦工作面做了对称的分块开槽处理,中间的纵向通槽首先是排屑散热通道:制动过程中摩擦面磨下的碎屑、路面带入的泥水可以顺着槽直接排出,避免硬质颗粒夹在片盘之间划伤制动盘表面;同时开槽把整块摩擦面分割为两个独立摩擦区块,能够大幅抑制制动过程中摩擦片的高频共振,消除常见的制动啸叫噪声。摩擦材料块的外缘做了全周圆角过渡,避免尖角处应力集中,在频繁制动的热循环下出现边角崩裂。钢背板作为摩擦材料的承载基体,厚度通常在5到6mm区间,采用冲压钢板成型,背面和卡钳活塞接触的区域平面度要求极高,保证活塞推力均匀传递到整个摩擦面,不会出现局部压强过高导致的偏磨。两片摩擦片的外形轮廓完全对称,背板上方的两个凸耳分别对应卡钳的入销侧,凸耳上的安装孔在装配时套入导向销后,片体可以沿销轴向自由滑动,制动时活塞推动内侧片先贴靠制动盘,随后卡钳本体沿浮动导向销反向移动,带动外侧片同步夹紧,整个运动过程中片体不能出现卡滞,所以凸耳与导向销的配合间隙要控制在合理范围,间隙过大容易产生撞击异响,间隙过小则在热膨胀后出现回位不畅。
从使用工况的设计校核角度,摩擦材料的接触面积需要匹配对应车型的轴荷,常规家用车前轴单轮的两片摩擦片总接触面积一般在80到120平方厘米,单位面积压力在紧急制动工况下不能超过摩擦材料的许用压强,否则会出现摩擦材料热衰退过快、制动力矩衰减的问题。建模过程中需要同步验证片体在制动钳内腔的运动包络:车轮转向、悬架跳动过程中,摩擦片外缘不能和制动盘防尘罩、轮毂轴承座发生运动干涉,摩擦片的最低位置也要留出足够的离地间隙,避免越野工况下路面石块直接撞击摩擦片底部。背板的轮廓边缘做了折边加强处理,在高频制动力的反复冲击下提升背板的刚性,避免背板长期受力产生弯曲变形,导致摩擦面接触压力分布不均。摩擦材料和钢背板之间通过粘接加铆接的复合方式连接,建模时需要保证两者结合面完全贴合,不能出现局部空隙,否则制动高温下粘接层失效会出现摩擦块脱落的严重故障。
这类结构的摩擦片普遍适配于固定式或者浮动式盘式制动卡钳,除了常规乘用车之外,也可以通过调整摩擦材料配方、外形尺寸适配轻型商用车、摩托车的盘式制动系统,三维建模阶段把所有配合面、安装孔位、运动间隙按照实际装车公差还原,能够直接用于卡钳总成的干涉校验、制动行程模拟以及后续的工程图纸输出,结构细节完全贴合盘式制动片的实际量产设计逻辑。
