带自锁结构的气动夹紧执行组件

　　在自动化产线的工件定位工位、工装夹具的压紧环节，这类带自锁结构的气动夹紧组件是非常常见的执行部件，和常规薄型气缸不同，它集成了安装支架、铰接压头以及自锁锁止模块，不需要额外搭配锁紧回路就能在气源失压时保持夹紧状态，避免工件移位或者压头回弹引发的工位故障。从实际使用场景来看，这类组件常被用在装配线的工件固定、焊接工装的母材压紧、检测工位的工件定位环节，尤其是在一些上下料频繁、需要频繁启停夹紧动作的工位，自锁结构的存在能大幅降低气源波动带来的夹持失效风险，不需要额外增加气控单向阀等辅助元件，简化了气路设计的复杂度。

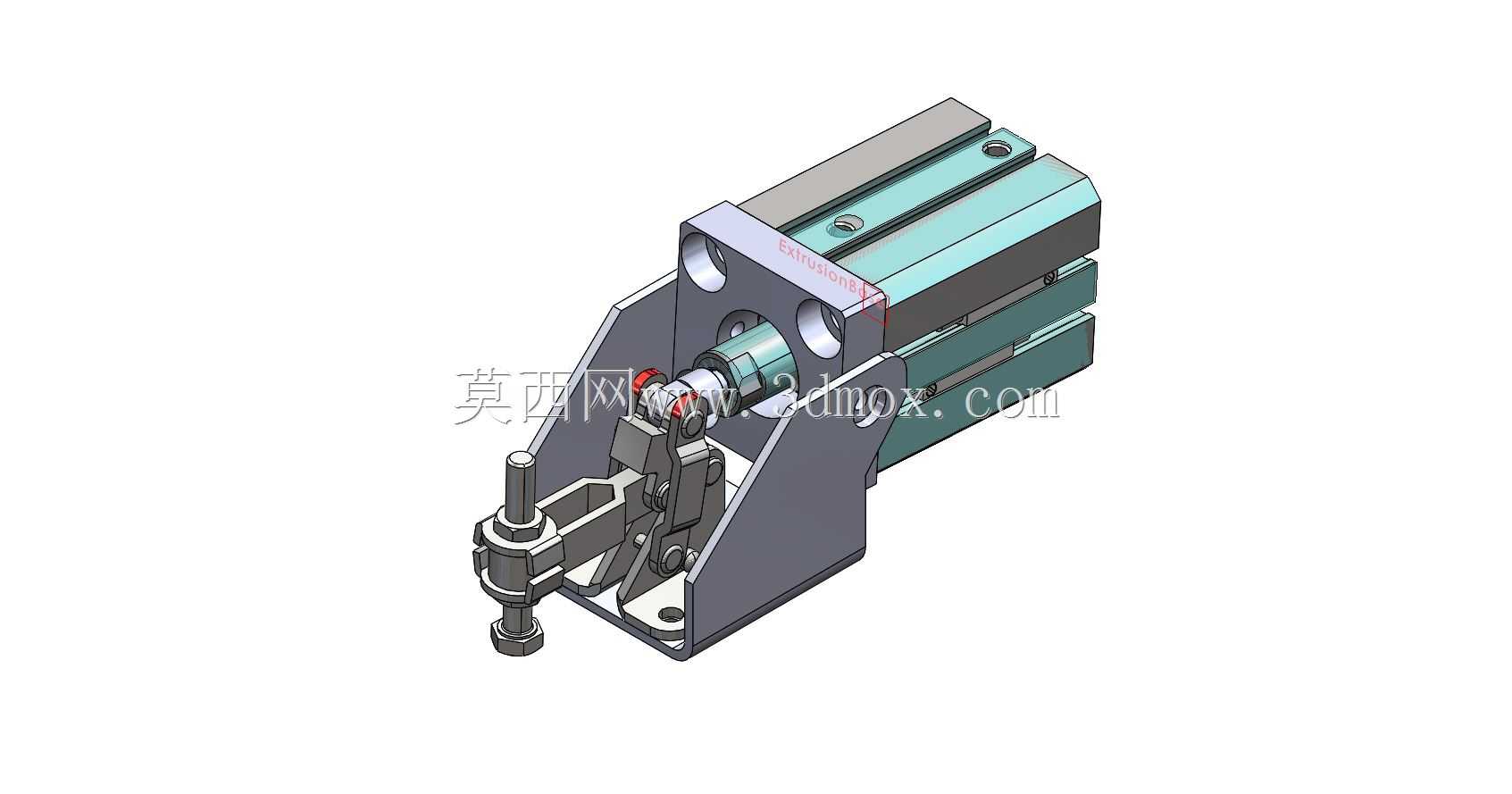

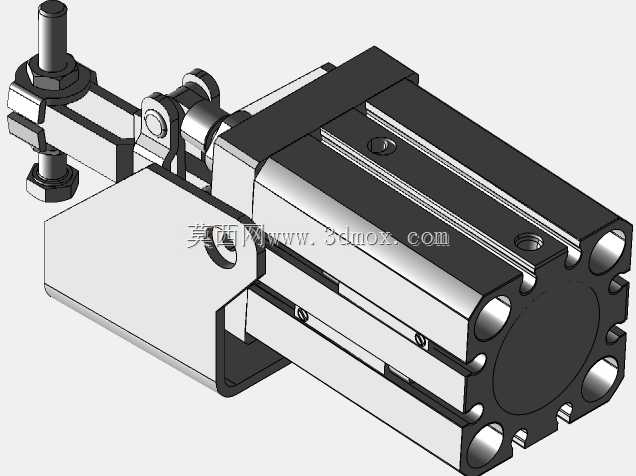

　　从结构设计逻辑来看，主体缸体采用了紧凑型的方形缸体设计，和同缸径的拉杆式气缸相比，方形缸体的四个端面都预留了安装孔位，既可以通过缸体端面直接锁附在工装基板上，也能搭配侧面的L型安装支架实现侧装，适配不同的工装布局空间。前端的铰接压头采用了带关节轴承的连接结构，压头的行程末端有一定的角度自适应量，即使被压工件的表面存在小范围的平面度误差，也能保证压合面完全贴合，不会出现局部点压导致的工件压痕或者夹持力不足的问题。自锁模块集成在缸体的侧方，和活塞推杆做联动设计，当活塞伸出到夹紧行程终点时，锁止块会自动卡入推杆的卡槽内，此时即使进气腔压力泄放，锁止块也会承受反向的负载力，避免推杆回缩，只有当回程气腔进气时，锁止块才会被气控顶杆推开，允许活塞回程，整个锁止和解锁过程完全和气缸的动作同步，不需要额外的控制信号。

　　从安装边界尺寸来看，缸体的截面尺寸和同行程的标准薄型气缸保持一致，现有工装如果是采用标准薄型气缸做夹紧执行件，不需要修改安装孔位就能直接替换，降低了工装改造成本。前端压头的连接螺纹采用了标准的活塞杆外螺纹规格，可以根据实际被夹工件的形状更换不同的压头，比如平压头、V型压头或者橡胶缓冲压头，适配不同材质、不同外形的工件夹持需求。侧面的安装支架预留了长条形的调节孔位，安装时可以沿着支架的长孔方向调整整个缸体的前后位置，匹配不同的夹紧行程需求，不需要额外加工调整垫片，现场调试的灵活度更高。气口的位置设置在缸体的侧端面，采用内螺纹标准气口，和常规气动接头完全通用，气路布线时可以顺着缸体侧面走管，不会和前端的压头运动轨迹产生干涉，也不会因为压头动作拉扯气管。

　　在实际选型适配时，这类夹紧组件的夹持力可以根据缸径做区分，不同缸径对应的额定夹持力覆盖了从几十公斤到数百公斤的常用区间，自锁结构的锁止承载力和气缸的额定推力匹配，不会出现锁止力不足导致的打滑问题。和液压夹紧组件相比，气动驱动的方式不需要配套液压站，没有油液泄漏的风险，更适合电子装配、食品包装这类对清洁度有要求的生产场景，同时动作响应速度更快，单循环的夹紧松开动作可以在0.5秒内完成，适配高速产线的节拍要求。在做三维建模时，整个组件的配合公差按照气动元件的行业标准设定，缸体和端盖的配合面预留了密封件的安装槽位，活塞和缸筒之间的配合间隙按照气动元件的常规公差取值，铰接部位的销轴和轴孔之间预留了转动间隙，保证实际加工装配后动作顺畅，不会出现卡滞问题。所有的安装孔位都按照标准紧固件的尺寸做了沉头设计，锁附后螺丝头不会突出安装面，避免和周边的工装部件产生干涉。
