PCB板自动上料装载立式工业设备

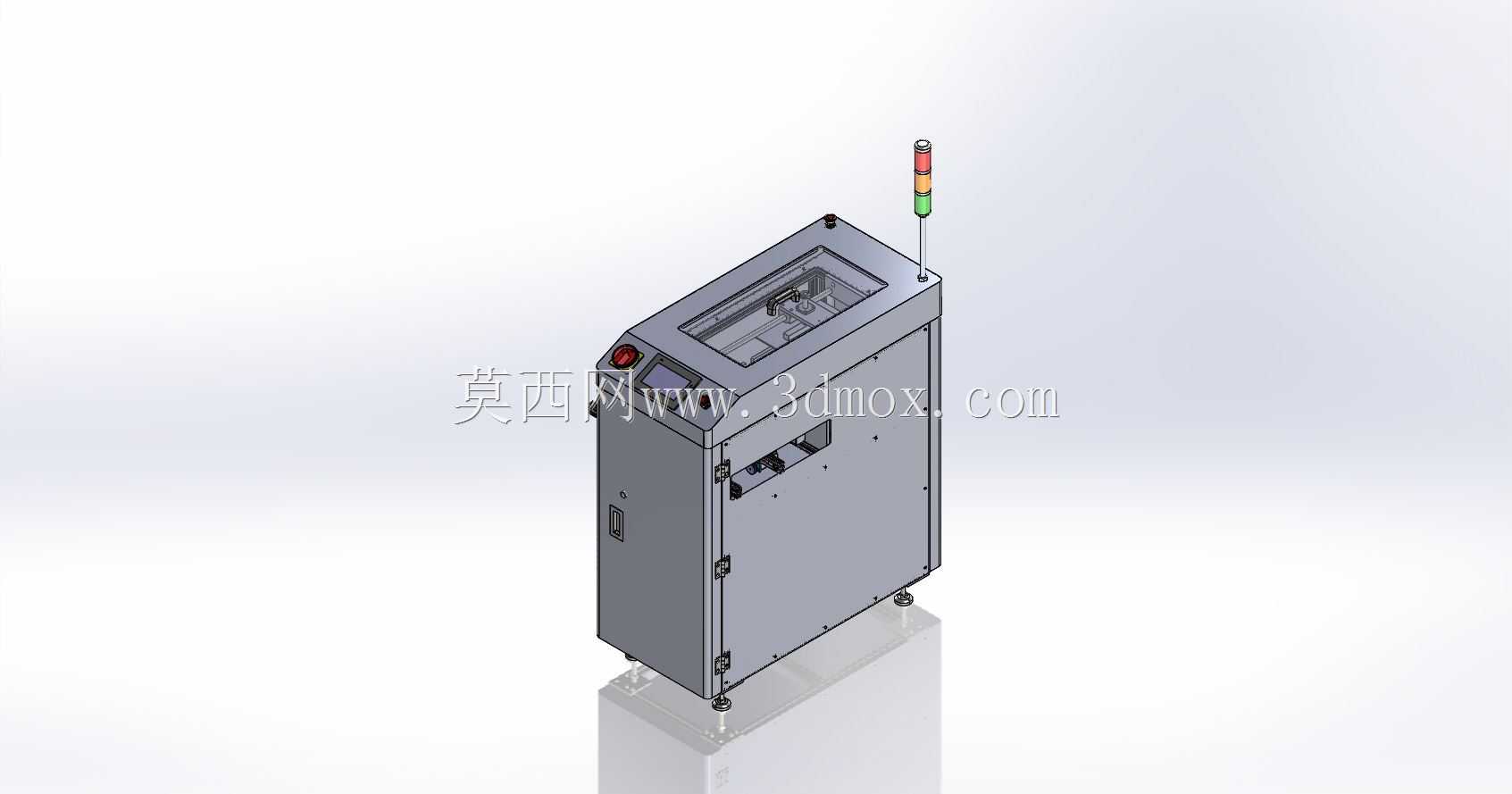

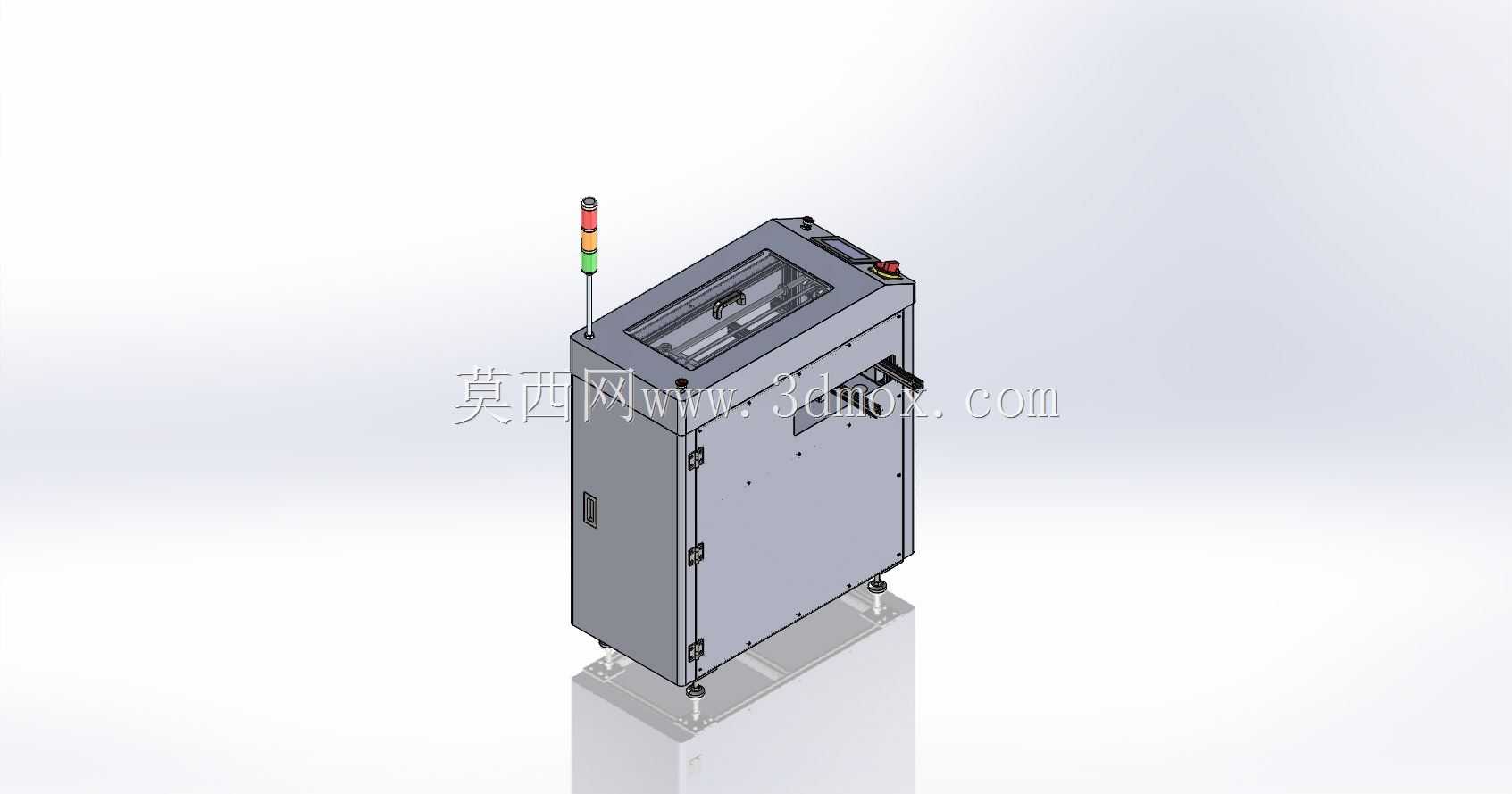

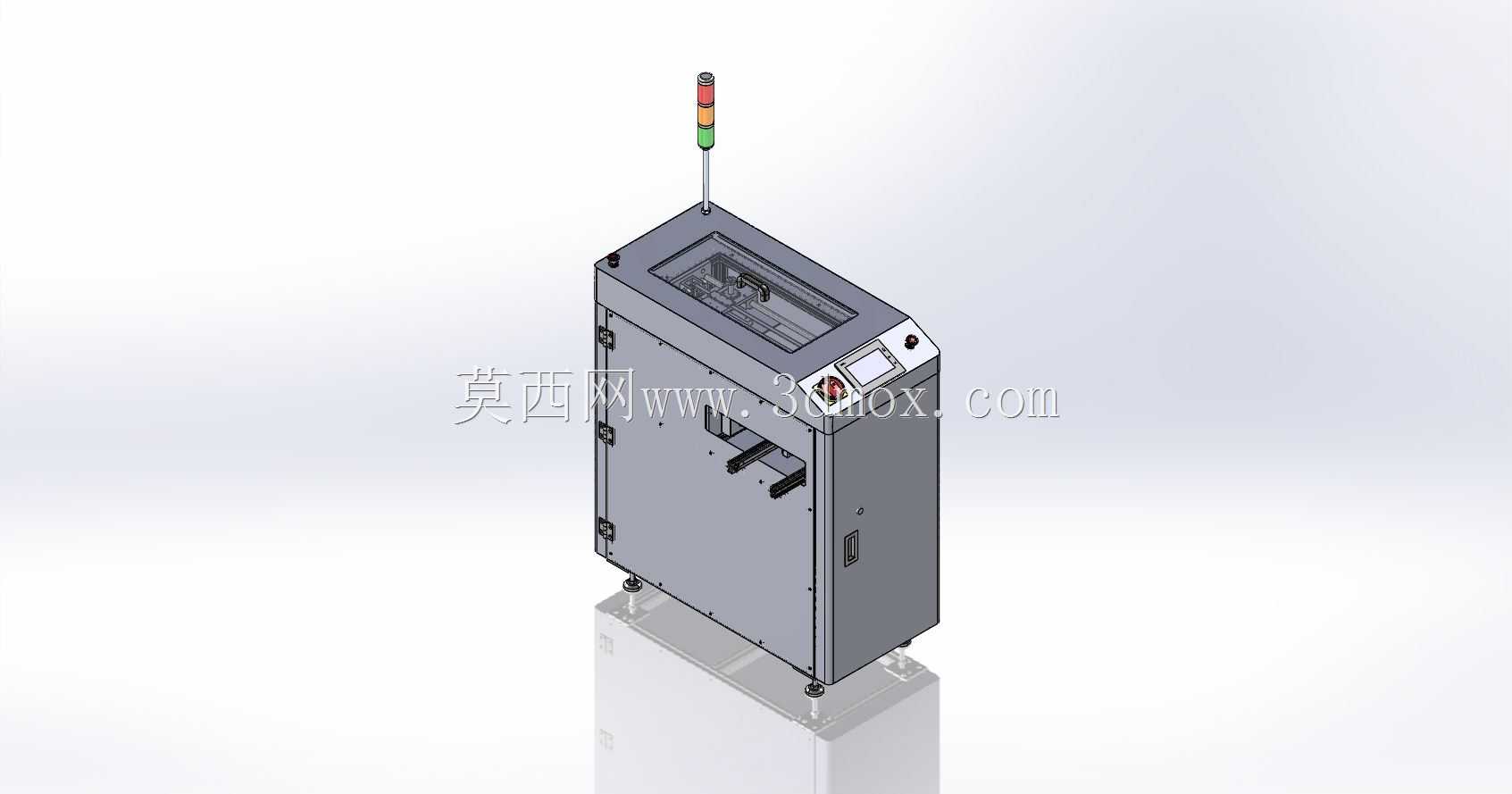

　　这款立式PCB装载设备，主要面向SMT前段工序、电路板组装产线的板料上料环节设计，适配消费电子、通讯设备、工控板卡类产品的PCB板上线作业场景，替代传统人工逐片放板的操作模式，解决人工上料效率波动大、板件易磕碰划伤、对位精度不足导致的后段卡板问题。设备整体采用立式柜式结构布局，底部配置可调脚轮与支撑脚杯，兼顾产线布局调整时的移动便利性与作业时的安装稳定性，设备主体宽度控制在600mm区间，深度控制在800mm区间，整体高度不超过1600mm，适配现有标准电子制造车间的产线边安装空间，无需对现有产线台架做大规模改造即可完成对接安装。设备顶部设置三色状态警示灯，可直观反馈设备运行、待料、故障三类状态，操作人员在产线远端即可识别设备工况，

　　减少无效巡检的时间消耗。机身正面上部设置操作触控区与急停按钮，操作高度符合人体工程学站立操作区间，无需弯腰或抬手即可完成参数调整与紧急停机操作。机身中部为PCB板料进出工位，设置可调节宽度的板件导向槽，可适配不同尺寸规格的PCB板装载作业，导向槽采用耐磨非金属材质，避免板件边缘与金属结构直接接触造成的铜箔划伤、阻焊层磨损问题。设备内部设置板件缓存与推送机构，可一次性堆叠存放一定数量的待加工PCB板，通过步进驱动的推送结构逐片将板件送入后段加工设备的接驳轨道，推送行程与速度可根据板件厚度、材质做对应调整，针对薄型柔性PCB还可配套加装压附结构，避免推送过程中板件翘曲导致的卡料。机身侧部设置可拆卸维护门，门板采用快拆锁具固定，

　　日常维护时无需借助专用工具即可打开门板，对内部传动结构、驱动组件做清洁、调试与易损件更换作业。设备底部预留电气安装空间，驱动控制、接线端子等元件集中布置在该区域，与上部板件作业区做物理分隔，避免板件加工过程中产生的粉尘、碎屑落入电气区域造成元件短路故障。从设计思路层面，这款设备优先考虑了电子制造车间的通用适配性，没有针对单一规格板件做专属结构设计，所有与板件接触的导向、限位结构都预留了调节余量，可覆盖常规单面板、双面板、多层板的装载需求，同时结构上做了防静电处理，所有与板件接触的部件都做了静电导出设计，避免静电积累击穿板件上的精密电子元件，适配ESD管控要求严格的电子制造车间环境。设备的安装边界预留了与前后段设备对接的标准接驳口，

　　可直接对接SMT产线的上板机、印刷机、贴片机等设备的轨道，无需额外定制转接结构，对接时仅需调整设备脚杯高度，使设备出料口与后段设备进料口处于同一水平面即可完成安装调试，大幅缩短产线调整的部署周期。在实际产线应用中，这类设备可将单条产线的上料工位人员配置从1人缩减至0.2人，即单人可同时巡检管理4-5台同类型设备，同时上料对位精度可控制在±0.5mm以内，大幅降低后段设备因板件对位偏差导致的停机报警概率，提升整条产线的连续运行效率。设备的外壳采用冷轧钢板折弯焊接成型，表面做喷塑处理，耐磨耐刮擦，可适应车间日常的清洁擦拭与轻微磕碰，整体结构刚性充足，长时间运行不会出现结构形变导致的轨道偏移问题。
