立式气动执行布线模组结构设计

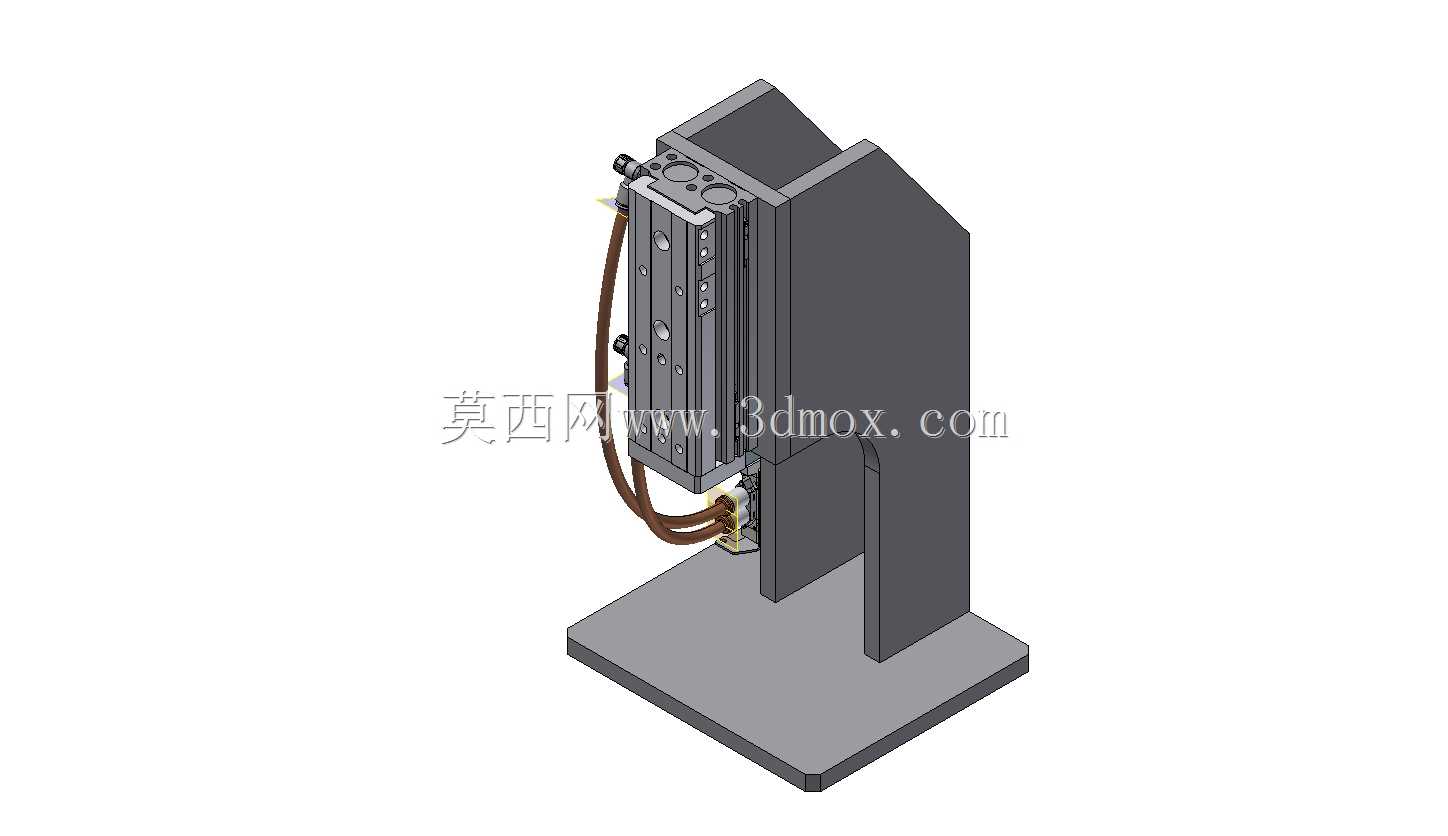

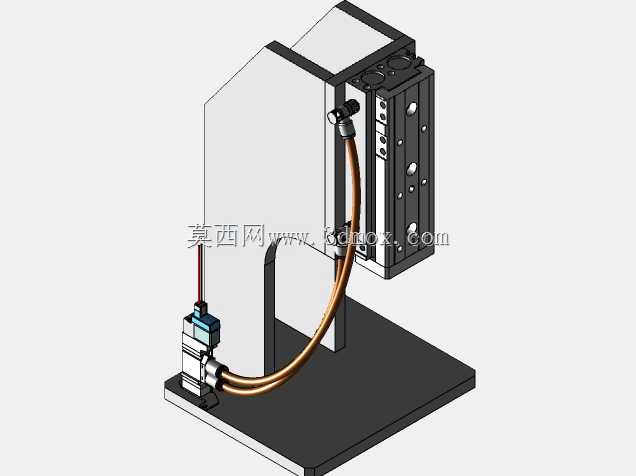

　　这套立式气动执行布线模组，是面向自动化产线中定点往复执行工位开发的集成式气路搭载结构，日常多部署在3C电子小件装配、轻工产品零部件压合、小型工件工位转移这类需要短行程直线往复动作的场景中，替代传统零散搭建的气动安装支架，解决现场气路走线杂乱、管路磨损快、执行端定位偏移的常见问题。从实际落地的工况来看，这类模组不需要额外做复杂的气路防护设计，自身结构已经把气动滑台的安装基座、支撑立柱、底部安装法兰做了一体化整合，气路管线沿着滑台与立柱的间隙做了预排布，走线路径完全避开滑台的往复运动行程，不会出现动作过程中管线被拉扯、与周边设备构件剐蹭的情况，相比现场人工配装的支架结构，能减少至少三成的现场安装调试时间。

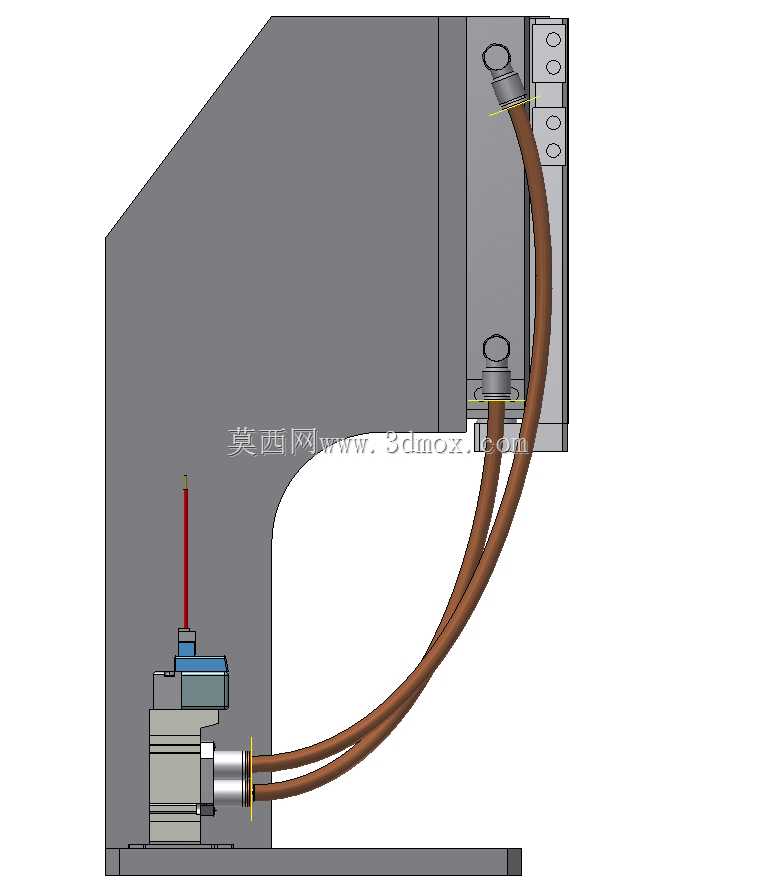

　　设计过程中优先考虑了安装边界的适配性，底部方形安装法兰预留了通用的沉头安装孔位，可以直接固定在铝型材工作台面、专用工装基板或者线体旁的钢制安装支架上，不需要额外做转接板加工；支撑立柱采用了等截面的直立结构，安装后整体的重心完全落在底部法兰的支撑范围内，即使滑台运行到最高行程位置，整体结构也不会出现偏载晃动的问题，不需要额外加装辅助支撑构件。滑台部分的选型匹配了常规的薄型气动滑台规格，安装孔位完全适配市面主流的同行程滑台尺寸，后期维护更换滑台的时候不需要重新加工安装面，也不用重新调整气路的走线路径。气路部分的设计特意预留了足够的管线弯曲余量，弯曲半径完全满足气动软管的最小弯曲半径要求，长期往复动作不会出现管线折瘪、气路不通的问题，

　　管线两端的接头位置都做了限位固定，避免设备运行过程中接头松动导致的气压泄漏。从结构的尺寸边界来看，整体的横向占用空间控制在极小范围内，侧边没有突出的安装构件，在多工位并排部署的时候，相邻两套模组之间的间距可以压缩到最小，不会出现结构干涉的问题，适合在空间紧凑的多工位转盘设备、直线式排布的装配线体上使用。实际使用过程中，这套结构不需要额外做气路的整理维护，所有管线都处于受控的排布路径上，不会因为设备长期运行出现管线移位、掉落至运动区域的风险，相比传统的外露式布线结构，能大幅降低气路故障的排查难度，也能减少因为管线磨损导致的停机维护时间。结构的受力设计上，支撑立柱与底部法兰采用了刚性连接结构，滑台运行过程中产生的侧向力会直接通过立柱传递到底部安装面，不会出现结构共振的问题，即使搭载小型的气动夹爪、真空吸盘类执行端，也能保证动作过程中的位置精度，不会因为结构刚性不足导致执行端定位偏差，影响工位的作业良率。
