双目立体视觉ZED深度相机结构设计

　　做机器人导航、三维重建相关项目的结构工程师，大概率都绕不开双目深度相机的选型与安装适配，这款ZED双目相机的结构模型，刚好能解决集成阶段的尺寸核对、安装位预留的实际问题。先从实际应用场景说起，这类双目相机目前覆盖的场景非常广，移动机器人领域里，AGV、服务机器人做环境避障、实时建图时，它能通过左右两个镜头的视差计算输出场景深度点云，比单目视觉的尺度不确定性问题好很多，不需要额外补结构光投射器就能在自然光环境下工作，户外巡检机器人、无人配送车的感知层经常会用到这类设备。工业场景里，做工件尺寸检测、物流拆垛的体积识别、产线的无序抓取定位时，它的大视场深度输出能力，比单点激光测距的覆盖范围广很多，能一次性输出整个视野内的深度信息，配合机械臂做轨迹规划时，能减少额外传感器的布设数量。还有VR/AR领域的动作捕捉、空间定位，以及影视制作里的三维场景扫描，也会用到这类双目立体相机做空间信息采集。

　　从设备实际用途来看，它核心是通过两个同步采集图像的镜头，模拟人眼的双目视差原理，计算每个像素点对应的空间距离，输出彩色图像与对应的深度图，部分场景下还能输出空间点云数据，给上层算法提供三维空间信息。和结构光深度相机、TOF相机相比，它的室外抗光干扰能力更强，基线长度决定了它的有效探测距离比短基线的消费级深度相机更远，适合中远距离的感知需求。

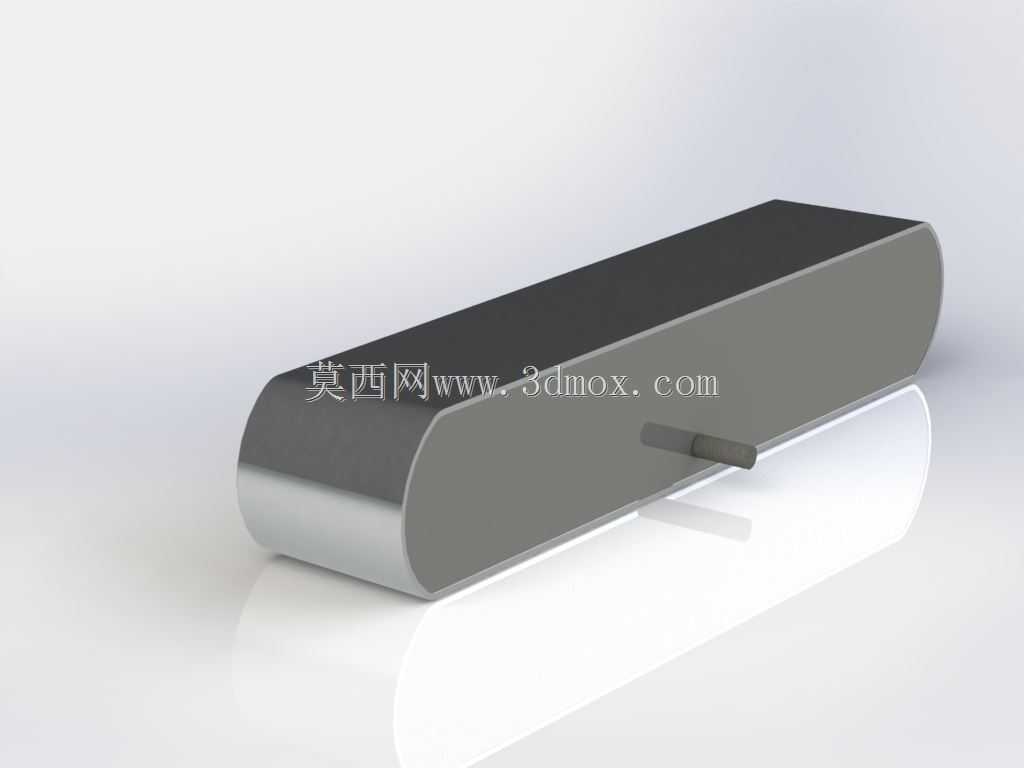

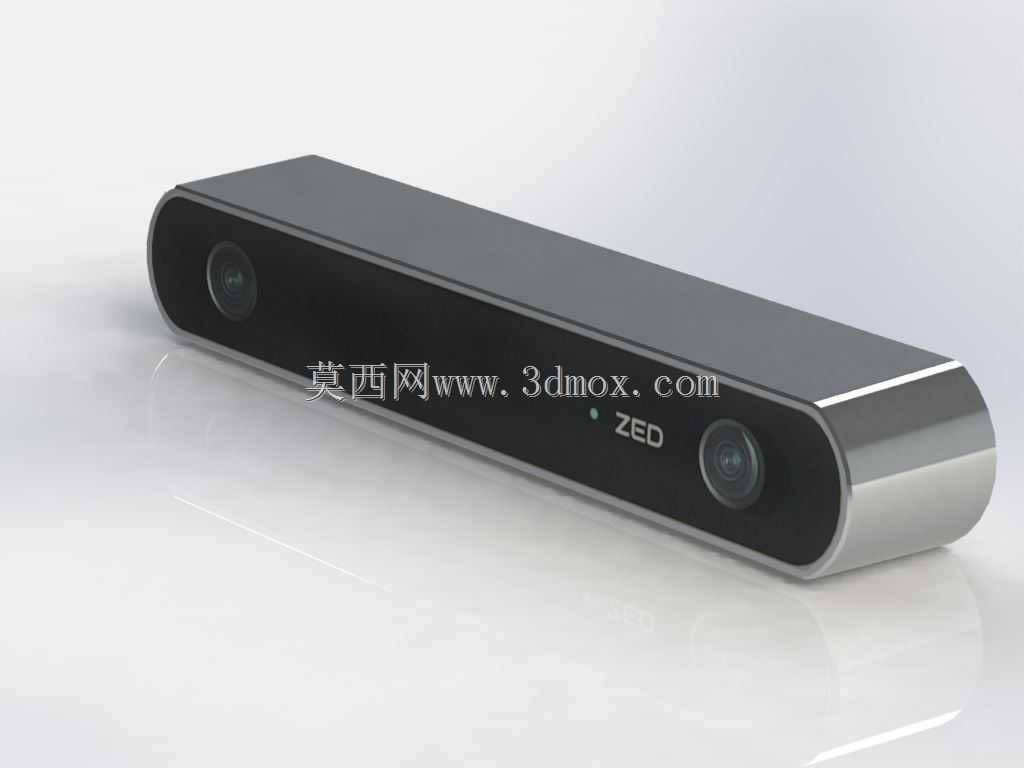

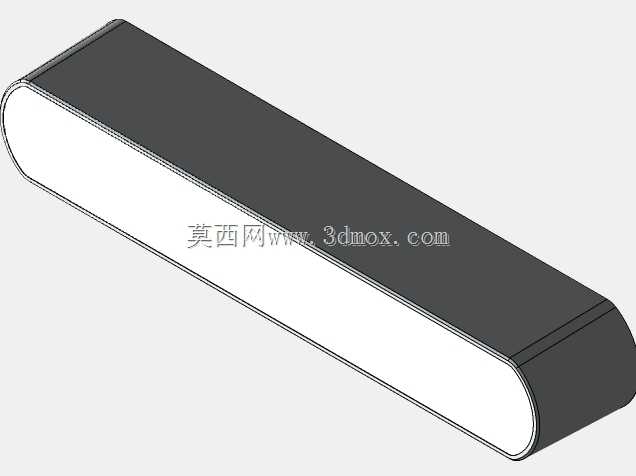

　　说到产品功能特性对应的结构设计，首先能看到整机采用长条形一体化机身设计，两个镜头分别布置在机身两端，中间预留了足够的基线距离，这个基线长度是经过光学计算匹配的，既保证远距离探测的深度精度，又不会让机身过长影响安装适配。机身主体采用金属材质外壳，表面做了哑光阳极氧化处理，一方面能提升整机的散热能力，相机长时间工作时主控芯片的热量能通过金属外壳快速散出，避免高温导致的图像噪点增加、帧率下降问题；另一方面哑光表面能减少环境光的反光，避免杂光进入镜头影响成像质量。镜头区域做了下沉式设计，镜头外圈有金属边框保护，比镜头玻璃突出于机身的设计更耐磕碰，日常安装调试过程中不小心碰到桌面或者支架，也不会直接刮花镜头镜片。机身正面中间位置设置了状态指示灯，能直观反馈设备的供电、连接、工作状态，调试时不用特意打开软件看设备连接状态，看指示灯就能快速判断设备运行情况。机身的接口端一般布置在尾部，做了藏线式的结构设计，接线之后线材不会突出于机身侧面，方便在狭小空间内安装，不会和周边的结构件产生干涉。

　　再讲设计思路层面的考量，这类双目相机的结构设计首先要保证两个镜头的光轴平行度，这直接影响深度计算的精度，所以机身内部的镜头安装座是一体化加工的，两个镜头的安装位同轴度、平行度公差控制在极小范围内，避免组装过程中出现光轴偏移，导致后期深度校准难度加大，甚至出现深度数据误差超标的问题。其次是重量控制，整机采用薄壁金属外壳加内部加强筋的结构，既保证机身的结构强度，安装在移动机器人上不会因为振动出现镜头移位，又尽可能控制整机重量，不会给机器人的运动负载带来额外负担。机身的边角都做了圆弧过渡处理，没有尖锐的棱角，安装调试过程中不会划伤操作人员，也避免和其他设备磕碰时出现应力集中导致外壳变形。

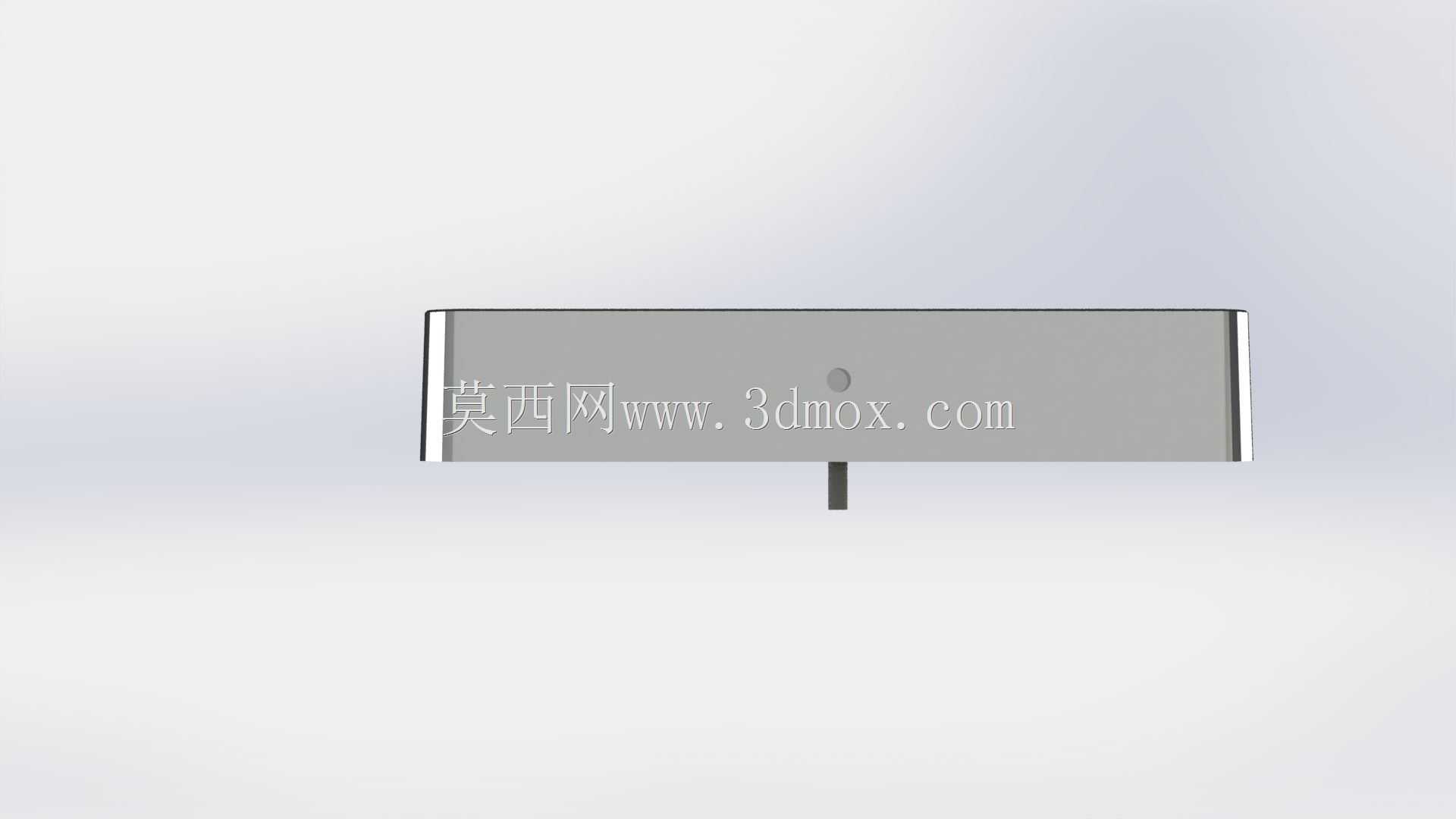

　　最后说外形尺寸与安装边界的实际适配问题，这款相机的长条形机身宽度和厚度都控制得比较小，适合安装在机器人的顶部、前方或者机械臂的末端，安装孔位一般布置在机身底部或者背部，采用标准的螺孔设计，能兼容常规的相机支架、工业相机安装板，不需要额外做定制转接件就能快速固定。安装时需要注意预留镜头前方的无遮挡空间，不能有结构件遮挡两个镜头的视野，同时要注意两个镜头的前方不能有反光的透明件距离过近，否则会导致反光重影影响深度计算。机身的散热面尽量不要紧贴隔热材料，预留少量的空气流通空间，保证长时间工作的散热效率。接线时要注意线材的弯曲半径，不要在接口处做极限弯折，避免长期使用后线材内部断裂，影响数据传输稳定性。做结构集成时，还要注意相机的安装高度和俯仰角度，根据实际的探测距离需求调整角度，保证需要探测的区域完全落在两个镜头的重叠视野范围内，避免出现视野盲区影响感知效果。
