通讯产品密封性能泄漏测试设备结构

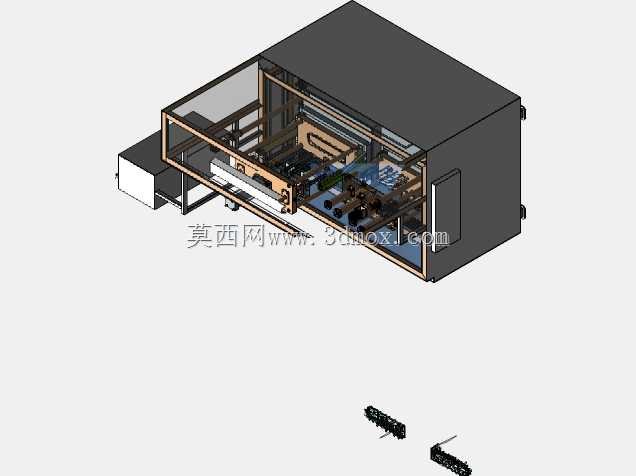

　　这套泄漏测试设备主要面向通讯类零部件及整机产品的密封性能验证场景，在消费电子、通讯终端生产环节中，产品的防水、防尘密封可靠性是核心质量指标，尤其是带外接端口、拼接壳体的通讯类产品，一旦密封失效，会直接导致内部电路受潮、进尘引发短路故障，这类测试设备就是产线质量管控环节的核心工装。从结构布局来看，设备采用封闭柜式主体框架，外侧设置半透明防护观察窗，既可以隔绝测试过程中外界气流、温湿度波动对检测结果的干扰，也能方便操作人员实时观察内部工位的测试状态，避免测试过程中出现工件移位、管路脱落等异常无法及时发现。设备内部集成了多工位并行测试的装夹模组，针对通讯产品的外形特征设计了仿形定位工装，能够快速完成待检测工件的装夹定位，

　　不需要额外调整工装位置，适配批量生产环节的快节奏检测需求。气路检测组件布置在设备内部后侧的安装区域，通过硬质气管连接到每个测试工位的密封接头上，测试时会向工件密封腔体内充入设定压力的检测气体，通过压力传感器实时采集腔体内的压力变化值，以此判定工件是否存在泄漏点，相比传统的浸水式泄漏检测，这种干式检测方法不会对通讯类电子产品的内部电路造成损伤，检测完成后不需要额外做干燥处理，检测效率更高。设备的进料端采用伸缩式输送结构，操作人员只需要将待检测工件放置在进料工位的定位槽内，输送模组会自动将工件送入测试腔体内，完成测试后会自动将合格与不合格工件分送至对应的出料区域，减少人工操作的干预环节，也能避免人工装夹不到位导致的检测误差。

　　从安装边界来看，设备主体采用方通焊接框架作为承载基础，底部设置可调式支撑脚杯，可以根据车间地面的平整度调整设备水平度，避免设备运行过程中因为框架倾斜导致内部运动模组出现卡滞，设备侧面预留了气路、电路的检修门，日常维护时不需要拆解主体框架，就可以完成传感器校准、气路密封件更换、传动部件润滑等常规维保操作。设备的操作控制区域集成在前端的悬臂操作箱上（图中未完全展示），可以根据操作人员的站立习惯调整操作箱的角度与高度，测试参数的设置、测试结果的实时数据都可以在操作屏上直接读取，针对不同型号的通讯产品，只需要更换对应的仿形定位工装，调整对应的测试压力、保压时间参数，就可以快速切换检测品类，不需要对设备主体结构做大规模改动。在结构设计过程中，

　　重点考虑了测试过程的压力稳定性，内部气路全部采用低流阻的硬管连接，接头位置采用端面密封结构，避免设备自身的气路泄漏影响检测结果的准确性，测试腔体的密封门采用气缸驱动压紧，密封胶条选用耐老化的硅橡胶材质，长期反复开合也不会出现密封失效的问题。内部的运动传动部件全部采用防尘罩做防护，避免车间内的浮尘进入导轨、丝杆的配合面，延长传动部件的使用寿命，设备的整体尺寸适配常规电子组装产线的线边布局，不需要对现有产线做大规模改造就可以直接对接上线，能够融入通讯产品的组装生产流程，在壳体打胶完成、整机装配完成的工序节点做密封性能全检，有效拦截密封不合格的产品流出。
