移动式双滚筒干燥设备结构设计

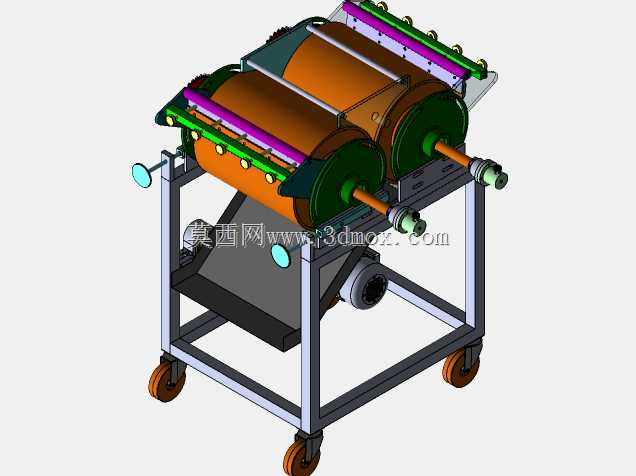

　　在食品加工、农副产品处理、精细化工原料预处理的生产环节中，连续式薄层干燥作业一直是产能提升的关键节点，这类作业要求设备能够在物料连续输送的过程中完成均匀受热脱水，同时避免物料堆积导致的干燥不均、局部过热变质问题，双滚筒结构的干燥设备正是针对这类工况开发的专用作业装备。这套双滚筒干燥设备采用卧式平行双滚筒布局，两个滚筒轴线处于同一水平面，筒身采用导热性优良的金属材质制作，作业过程中筒壁内部可通入热媒，筒身匀速转动时，附着在筒外壁的物料会随着筒身转动完成一个完整的受热周期，水分在转动过程中持续蒸发，当筒身转动到刮刀位置时，干燥完成的物料会被刮刀从筒壁刮落，进入下方的集料区域。设备的机架采用方管焊接成型的框架式结构，

　　底部安装四个带刹车的万向脚轮，可根据车间生产线的布局调整灵活移动设备位置，不需要额外做预埋地脚固定，适配中小批量生产车间多工位切换的作业需求，机架的底部预留了集料斗的安装空间，刮落的物料可直接通过集料斗汇集到下方的接料容器或者输送线上，减少物料转运过程中的散落损耗。两个滚筒的端部分别配置独立的传动轴与轴承座，轴承座通过螺栓固定在机架顶部的安装横梁上，传动轴一端连接传动机构，可根据实际作业的热媒类型选择链轮传动或者齿轮传动的布局，保证两个滚筒的转动线速度匹配，避免筒壁上的物料层厚度不均。滚筒上方配置可调节角度的布料与刮料组件，组件通过螺栓固定在机架两侧的竖梁上，可根据处理物料的黏度、含水率调整布料间隙，控制附着在筒壁上的物料层厚度，

　　针对流动性较好的浆状物料、膏状物料都能适配，不需要大幅改动结构就能完成不同物料的作业切换。设备的侧部预留了热媒接入与排出的接口位置，可根据厂区的能源条件接入蒸汽、导热油或者热水作为热媒，接口位置采用旋转接头结构，保证滚筒转动过程中热媒能够稳定流通，不会出现泄漏问题。从安装边界来看，设备整体的宽度控制在1.2米以内，长度控制在1.5米左右，高度不超过1.4米，移动过程中可以顺利通过常规的车间通道与车间门，不需要对车间现有布局做大规模改造，机架的底部横梁预留了驱动电机的安装位，可根据产能需求匹配不同功率的减速电机，调整滚筒的转动转速，针对不同含水率的物料调整干燥停留时间。在结构设计过程中，所有与物料接触的部件都采用易拆卸的螺栓连接结构，

　　不需要专用工具就能完成刮刀、布料板的拆卸清洗，满足食品、医药类物料处理的卫生要求，滚筒的端盖采用快拆式结构，可定期打开检查筒内壁的结垢情况，完成内部清洁维护。设备的传动区域全部配置安全防护罩，避免作业过程中人员误触转动部件造成安全隐患，防护罩采用薄钢板折弯制作，通过卡扣固定在机架上，日常检修时可快速拆卸。针对不同物料的干燥温度需求，设备的机架上预留了温度传感器的安装位置，可实时监测筒壁的表面温度，配合外部的热媒调节阀调整热媒流量，保证干燥过程的温度稳定，避免温度过高导致物料焦糊或者温度过低导致干燥不达标。这套双滚筒干燥结构相比单滚筒干燥设备，相同占地面积下的有效干燥接触面积提升近一倍，同时两个滚筒相对转动的过程中，可对进入两筒间隙的物料起到一定的挤压预成型作用，让物料层更加均匀，干燥后的物料片厚度一致，方便后续的粉碎或者包装作业。在实际选型适配过程中，可根据处理物料的特性调整滚筒的表面粗糙度，针对黏度较大的物料可在筒壁做镜面抛光处理，减少物料黏附残留，针对易打滑的物料可在筒壁做细微网纹处理，保证物料能够均匀附着在筒壁上随筒身转动。
