卧式铰接式限位支撑锁止构件

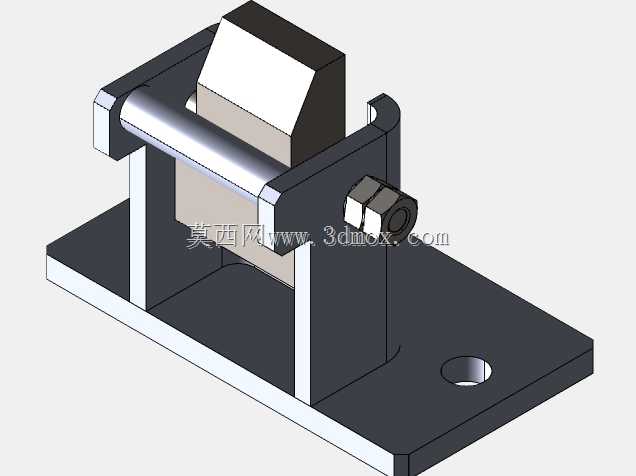

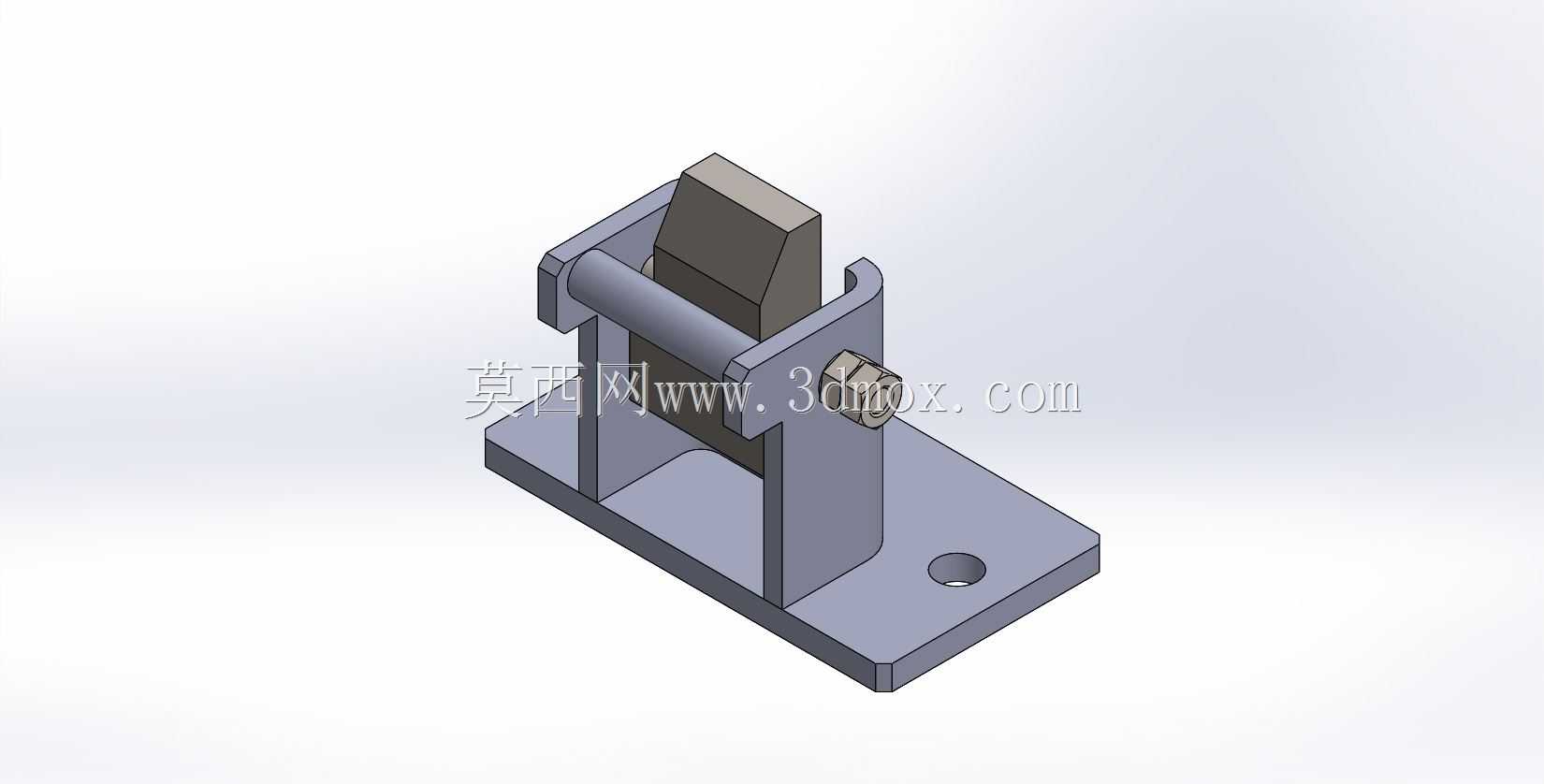

　　在工装夹具、小型自动化工位以及轻型物料承载架的设计场景里，这类带铰接转轴的锁止支撑构件是很常见的功能单元，很多刚接触结构设计的工程师容易忽略这类小构件的细节设计，要么把支座刚度做冗余导致整体重量超标，要么转轴间隙控制不当出现锁止位晃动，反而影响整套工装的定位精度。从结构本身来看，这个构件采用卧式底板安装形式，底板上预留的单个沉头安装孔是经过受力核算的——这类构件主要承受垂直于底板的竖向载荷以及绕转轴的小幅倾覆力矩，单孔配合定位销或者铰制孔螺栓就能满足安装固定需求，不需要额外增加安装孔位来占用安装面空间，对于安装空间局促的小型工装工位来说，这种紧凑的安装边界设计能大幅降低周边结构的避让难度。

　　构件的核心功能是实现摆动块的锁止与释放，中间的横向转轴采用悬臂式穿装结构，转轴端部的六角锁紧结构可以根据实际使用的磨损情况调整转轴与摆动块之间的配合间隙，不需要拆解整套构件就能完成间隙补偿，这一点在频繁开合的工位上实用性很强，能大幅降低日常维护的拆装工作量。摆动块的楔形锁止面是整个构件的功能核心，设计时特意将锁止面的倾角控制在摩擦自锁角范围内，当摆动块绕转轴转动到工作位置时，楔形面会与配套的被限位件紧密贴合，不需要额外施加锁紧力就能依靠接触面的摩擦力实现位置锁止，避免工位作业过程中被限位件出现意外窜动。

　　两侧的立式支撑板是主要的承力结构，设计时将支撑板与底板做成一体化折弯或者焊接成型结构，相比螺栓拼接的支座结构，一体化结构的抗形变能力更强，在承受反复冲击载荷的时候不会出现连接螺栓松动的问题。支撑板上的转轴安装孔采用同轴度一次装夹加工的工艺方案，能保证转轴穿装后没有偏斜，摆动块转动过程中不会出现卡滞、偏磨的问题。从安装边界来看，整个构件的底板长宽尺寸控制在较小范围内，整体高度也适配多数轻型工装的安装空间，不需要对现有工位的安装面做大规模改造就能直接替换原有老旧的锁止构件。

　　在实际选型应用的时候，需要注意被限位件的行程要与摆动块的转动角度匹配，这个构件的摆动块转动行程覆盖了常规工装的开合角度需求，锁止状态下摆动块的上平面与底板保持垂直，能给被限位件提供稳定的竖向支撑力；解锁状态下摆动块可以绕转轴转动到避让位置，不会阻碍物料或者工件的正常流转。另外，构件的所有棱角位置都做了小倒角处理，一方面是避免安装调试过程中划伤操作人员，另一方面也能消除加工过程中产生的应力集中点，提升构件在反复载荷作用下的疲劳寿命。

　　很多工程师在设计这类构件的时候，容易忽略转轴的润滑预留空间，这个结构在转轴与摆动块的配合位置预留了微小的储油间隙，日常维护时只需要在转轴端部滴入少量润滑脂就能保证长时间转动顺畅，不需要频繁拆解保养。从材质适配的角度来说，这个结构的三维模型可以直接根据使用场景调整材质，普通工装场景用普通碳钢做表面发黑处理就能满足防锈和强度需求，如果是在洁净车间或者有防腐要求的工位，也可以直接替换为不锈钢材质，不需要改动整体结构尺寸，适配性很强。
