在轻工装配、电子零部件加工、小型工件周转定位的工位场景中,这类依靠单向气缸提供动力的自动闭锁结构,是替代手动卡扣、手动压钳实现快速锁止的常用执行部件,很多需要频繁开合、到位后需要刚性锁止的工装位,都会用到同原理的结构。从实际使用逻辑来看,这套闭锁结构不需要额外的复位动力,单向气缸伸出时推动锁止摆块下压,配合立式支架上的固定卡位,就能把伸入锁位的工件或者挡块牢牢压死,气缸断气后依靠内部弹簧的预紧力,锁止头不会自行回弹,避免工位意外松脱带来的工件移位或者安全隐患,只有当气缸反向通气(或者搭配手动卸压阀)时,锁止头才会抬升解除闭锁状态。

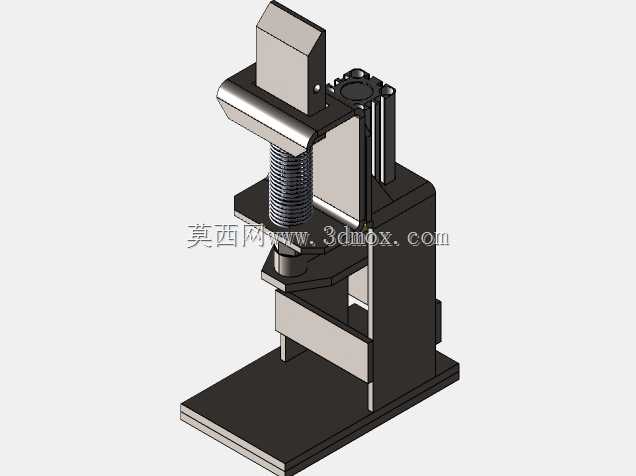

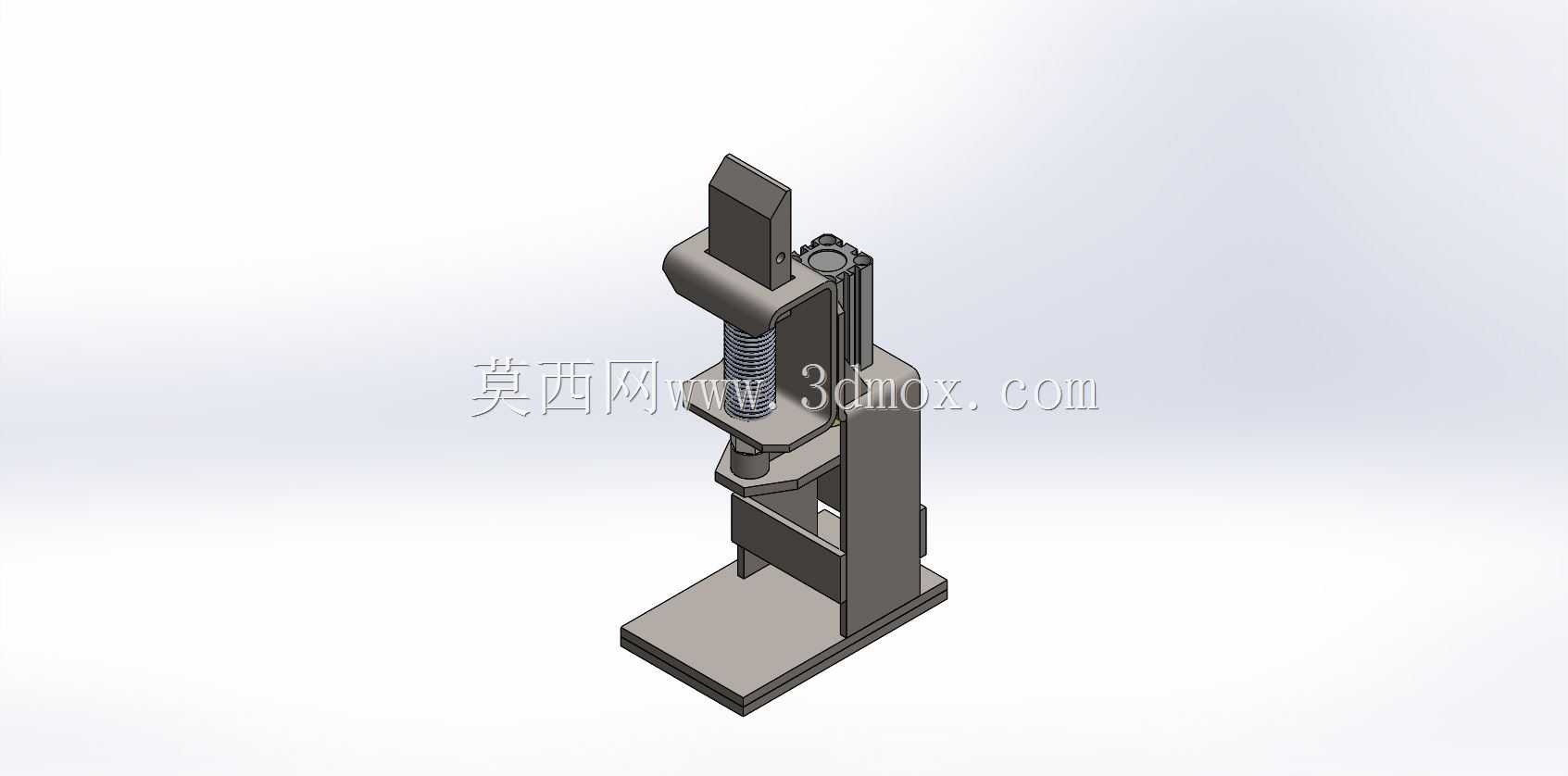

设计这套结构的时候,首先要考虑的是安装边界,整个装置采用立式L型底座作为承载主体,底座上预留了四个沉头安装孔,可以直接通过内六角螺丝固定在工装台的铝型材台面或者钢板工作台面上,底座的垂直立板作为整个机构的安装基准,气缸通过侧装支架固定在立板上部,气缸的活塞杆轴线和锁止压头的运动轴线保持同轴度误差不超过0.1mm,避免活塞杆长期受径向力出现密封件磨损漏气的问题。锁止压头和活塞杆之间采用浮动接头连接,抵消加工和安装带来的微小同轴度偏差,压头的工作端面做了防滑网纹处理,和被锁止件接触的时候不会出现打滑偏移,压头后部套有矩形复位弹簧,弹簧的预压缩量在装配时调整到15%左右,既保证气缸卸压时压头能快速回位,又不会因为弹簧力过大增加气缸的伸出负载。
从结构细节来看,立板的下部开有供被锁止件伸入的开口槽,槽的宽度根据常见的被锁止挡块厚度设计,留有2mm的导入间隙,方便工件或者移动载具上的挡块顺利进入锁止位,槽的上沿就是压头的下压工作面,工作面做了淬火处理,硬度达到HRC45左右,长期受压力冲击不会出现凹陷变形。气缸选型上采用缸径16mm的小型单向气缸,工作气压在0.4-0.6MPa区间时,输出的下压力可以达到80-120N,足够锁止重量在5kg以内的移动工件或者工装挡板,满足大部分小型装配工位的锁止需求。整个机构的外形尺寸控制在比较紧凑的范围,总高度不超过180mm,底座占地面积不超过80mm*60mm,不会占用过多的工位安装空间,在排布密集的多工位装配线上也能灵活布置。
实际应用中,这类自动闭锁结构常搭配行程开关使用,当移动载具带着工件运动到闭锁工位时,载具上的触发块碰到行程开关,电磁阀换向给气缸供气,压头下压锁止载具,后续工位完成装配、检测或者点胶等工序后,控制系统给出解锁信号,气缸换向抬升压头,载具就可以流到下一个工位。相比电动锁止结构,这种气动闭锁的响应速度更快,单次锁止动作的完成时间不超过0.5秒,而且结构简单,后期维护只需要定期检查气缸密封件和弹簧的疲劳状态,不需要复杂的润滑或者校准,适合在高节拍的生产线上长期连续运行。设计时还特意在压头侧面预留了手动解锁的拨杆位置,当车间出现断气或者设备故障的时候,操作人员可以直接拨动拨杆抬起压头,手动解除闭锁,取出被锁止的工件,避免故障停机时工件卡在工位上无法取出的问题。立板和底座之间采用焊接加螺丝紧固的双重连接方式,保证长期受冲击载荷下连接位置不会出现松动,所有外露的金属部件都做了发黑防锈处理,在车间有少量切削液或者灰尘的环境下也不会轻易生锈,延长整体的使用寿命。
