剪叉式辊筒升降输送设备结构设计

　　在生产制造车间的物料流转环节，不同高度的生产线、接驳台之间往往存在高度差，常规固定高度的输送机无法完成跨高度的物料传递，这类剪叉式辊筒升降输送设备，正是为解决生产线间高度差接驳、物料工位间升降转运需求而设计的结构。从实际应用场景来看，这类设备常布置在装配线末端与包装线入口之间、立体库出入库接驳工位、多层输送线的层间转运节点，也可用于生产工位的物料高度适配，让操作人员无需弯腰或垫高即可取放工件，降低作业疲劳度的同时提升流转效率。

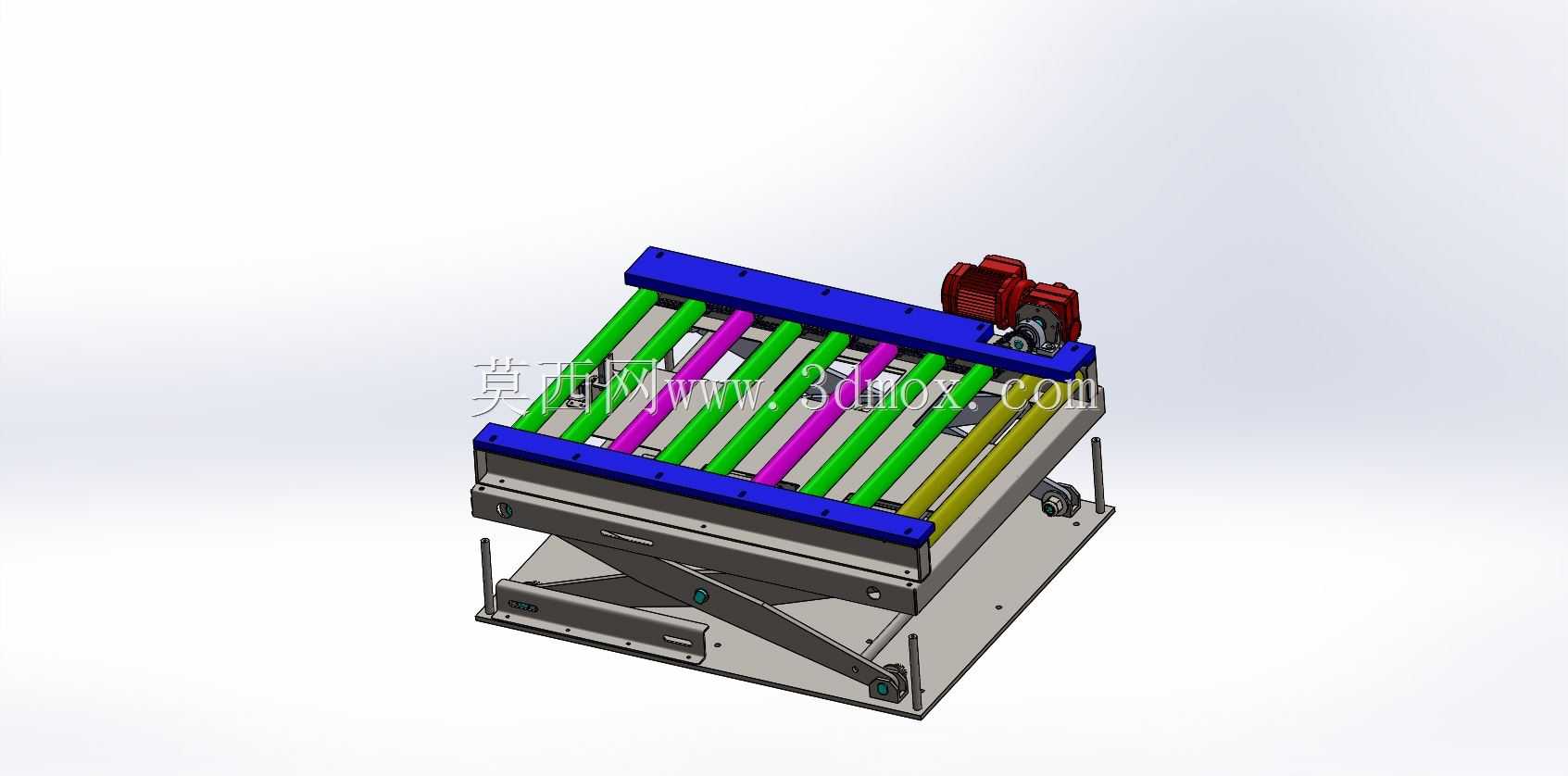

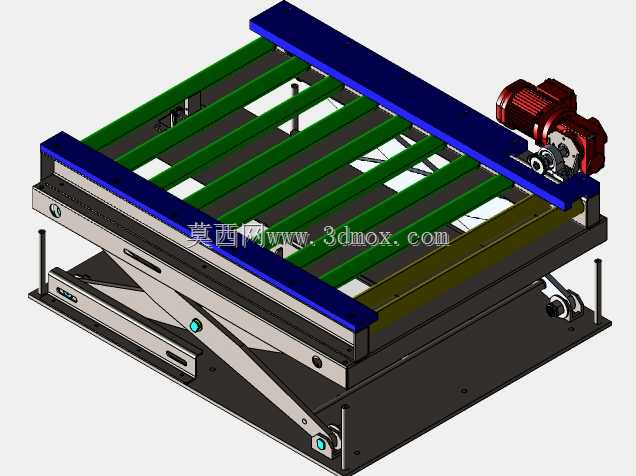

　　设备核心功能分为两部分，下部的剪叉升降机构负责承载上部输送段完成垂直方向的高度调整，上部的多辊筒输送段负责承接并沿水平方向输送工件。剪叉臂采用对称双组结构设计，铰接点处配置自润滑轴套，升降驱动端布置在剪叉机构的内侧支点位置，通过动力输入带动剪叉臂的夹角变化，实现上部平台的平稳升降，整个升降行程范围内，平台始终保持水平状态，不会出现倾斜导致物料滑落的问题。上部输送段的辊筒采用平行等距布置，辊筒表面做硬质氧化处理，耐磨性能足以应对常规金属工件、包装件的长期摩擦，辊筒的排布间距根据常见输送物料的最小底面尺寸设计，避免小件卡入辊筒间隙；输送段端部配置驱动单元，通过链传动带动所有辊筒同步转动，输送速度可根据上下游设备的节拍进行匹配调整，保证物料流转的连贯性。

　　从设计思路层面，整个结构优先考虑运行稳定性与承载冗余，下部底座采用加厚钢板焊接成型，底部预留安装固定孔位，可直接通过膨胀螺栓固定在车间地面，也可根据需求加装脚轮实现工位移动；剪叉臂的型材截面经过受力校核，在额定承载下的形变量控制在允许范围内，避免升降过程中出现晃动。上部输送架的两侧设置有挡边结构，防止物料在输送过程中从侧面滑落，挡边高度根据常见输送物料的高度设计，不会干涉工件的正常取放。设备的安装边界需要预留足够的空间，垂直方向需要预留超出最大升降行程200mm以上的安全距离，避免升降到最高位置时与上方的管线、桥架发生干涉；水平方向需要在设备的驱动侧预留不小于300mm的维护空间，方便后期对驱动部件、铰接点进行润滑保养与故障检修。

　　在实际选型适配时，可根据现场的高度差范围调整剪叉臂的长度，匹配对应的升降行程，辊筒的长度也可根据输送物料的最大宽度进行定制，对于重量较大的工件，可适当增加剪叉臂的板材厚度与辊筒的轴径，提升整体承载能力。整个结构的运动部件都做了安全防护设计，剪叉臂的铰接缝隙处设置有防护挡板，避免操作人员误伸入造成机械伤害，驱动单元的传动部位配置安全防护罩，符合车间设备的安全规范要求。设备运行时，升降动作与输送动作可独立控制，也可通过电控系统与上下游设备实现联动，当上游设备输送物料到位后，升降机构自动调整到对应接驳高度，随后辊筒启动将物料输送到下游工位，整个过程无需人工干预，可有效减少物料转运的辅助时间，提升生产线的整体自动化水平。对于需要频繁调整输送高度的工位，这类设备相比固定高度的输送机，适配性更强，无需针对不同高度的对接设备单独配置多台输送装置，可有效减少车间的设备投入成本与占地面积。
