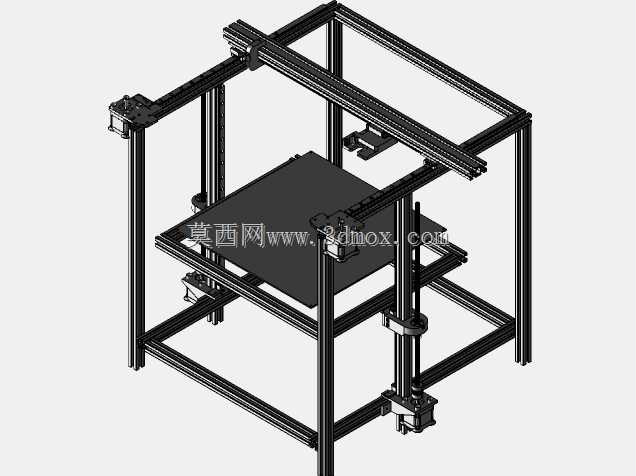

CoreXY结构大尺寸铝型材运动机架

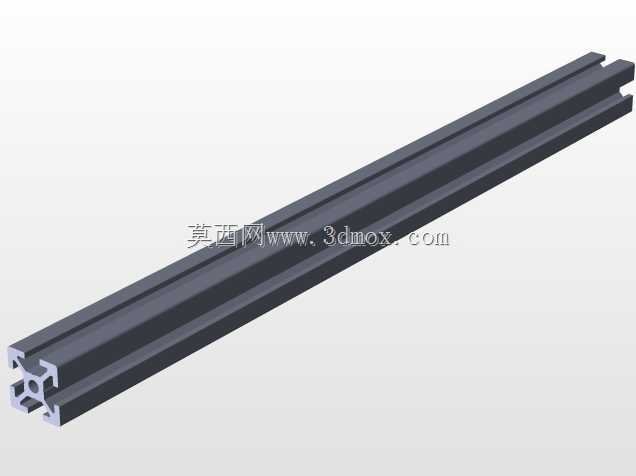

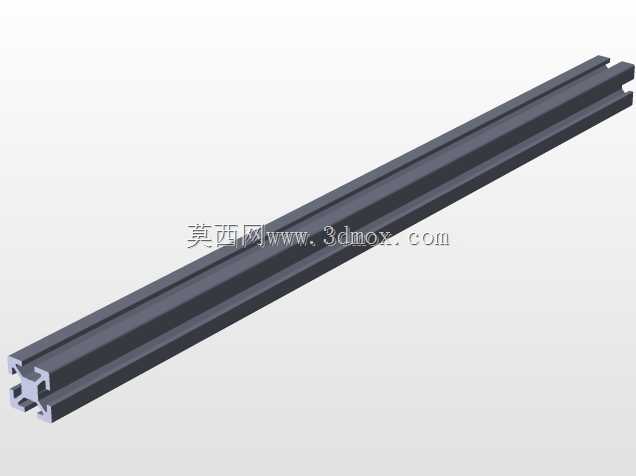

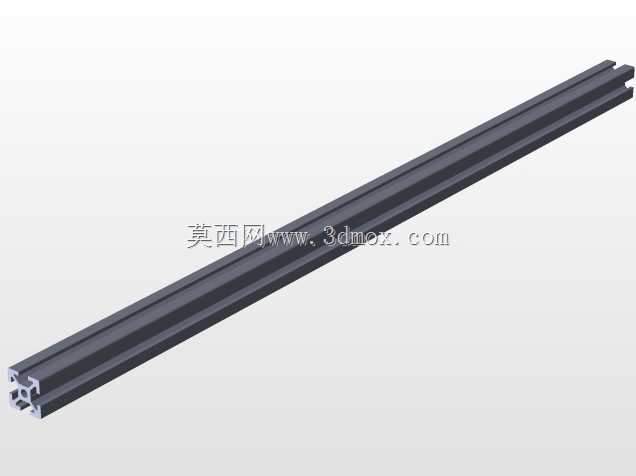

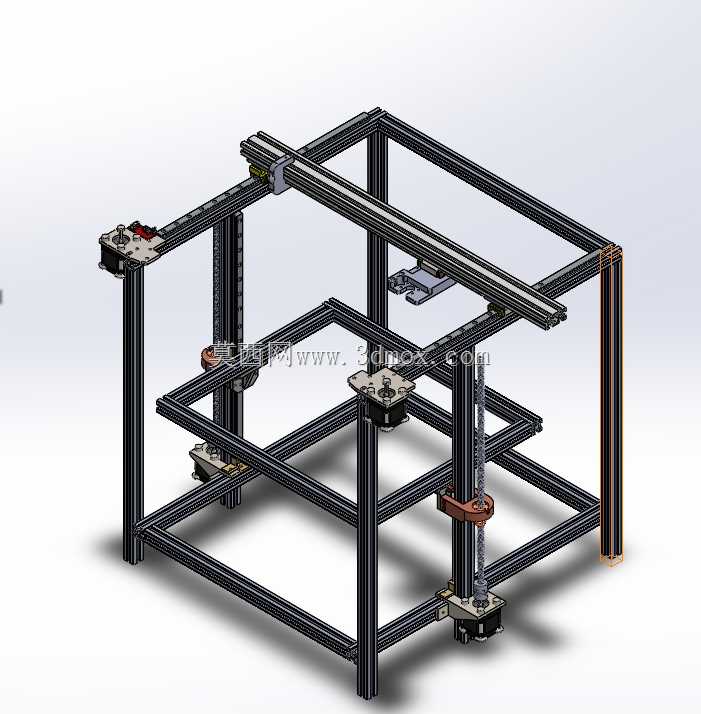

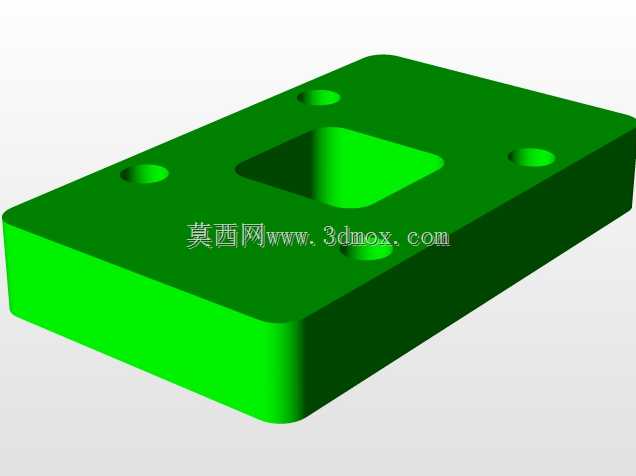

　　这套CoreXY构型的运动机架，整体采用欧标工业铝型材搭建主体框架，型材槽口兼容通用紧固件，无需额外焊接工序即可完成整机组装，后期调整机架水平度、拓展安装点位都十分便捷，适合桌面级增材制造设备、轻型数控雕铣作业平台的搭建需求。整机外形边界控制在330mm×330mm×350mm区间，安装时仅需预留单侧150mm的走线与维护空间，即可放置在常规工作台面使用，不会占用过多作业空间。

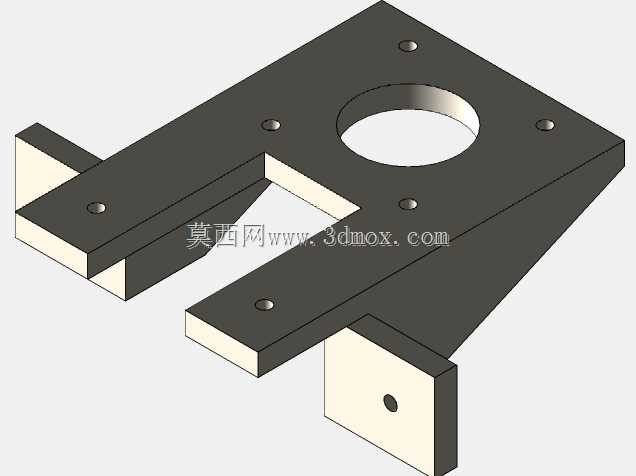

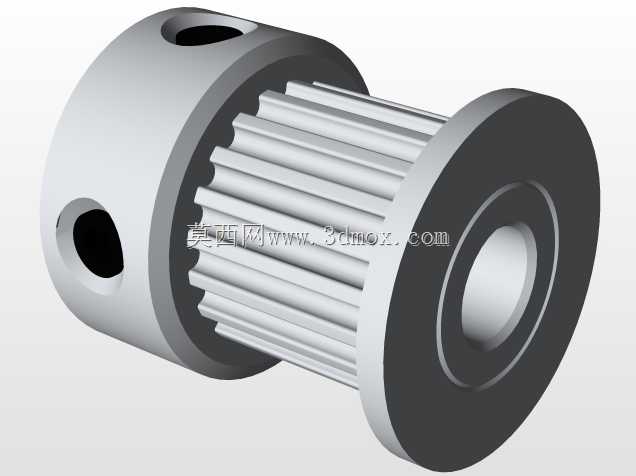

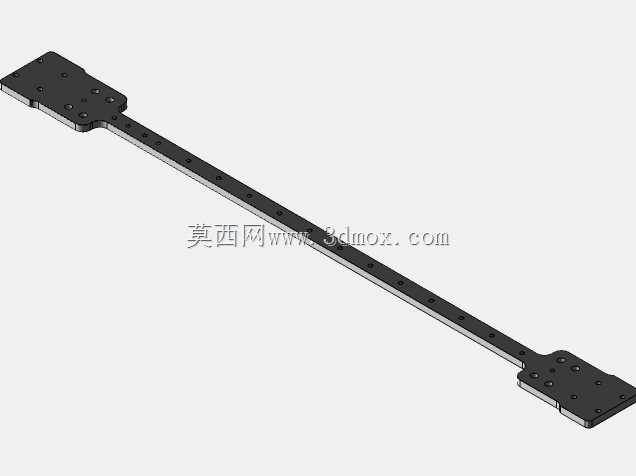

　　传动布局上采用经典CoreXY交叉带传动方案，X轴与Y轴的驱动电机均固定在机架底部静态位置，大幅降低运动部件的整体负载，相比传统悬臂式运动结构，高速往复运动时的惯性冲击更小，打印或加工过程中的平台抖动量可控制在更低水平，能有效提升成型件表面质量与加工精度。X轴横梁采用双导轨平行布置方案，滑块与运动滑台通过刚性连接件锁紧，滑台负载能力相比单导轨结构提升40%以上，可搭载重量更大的挤出机构或加工主轴，不会出现横梁下垂、运动卡顿的问题。

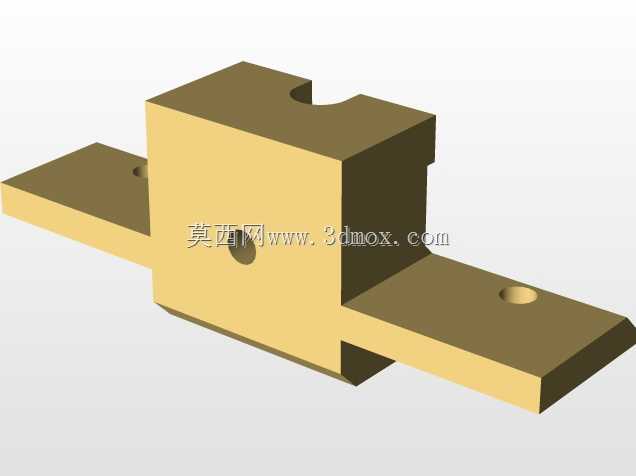

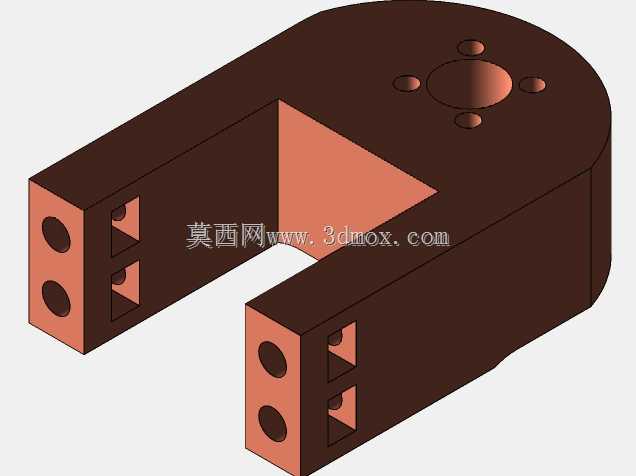

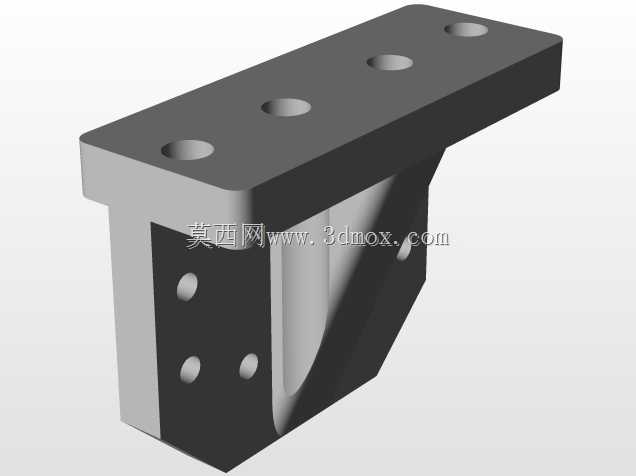

　　设计过程中对原有结构做了多处细节优化，X轴同步带张紧座采用快调结构，无需拆解机架外罩即可通过侧面锁紧螺钉调整皮带张紧度，日常维护效率大幅提升；Z轴传动采用双导杆配合丝杆的升降方案，导杆与丝杆的安装座做了同轴度优化，避免平台升降过程中出现偏摆，保证每层成型的厚度一致性。E3D热端适配的嵌合支架做了定位凸台设计，安装时无需反复校准喷嘴与平台的相对位置，支架预留了散热风扇、自动调平传感器的安装孔位，可直接适配主流的近程、远程挤出方案。

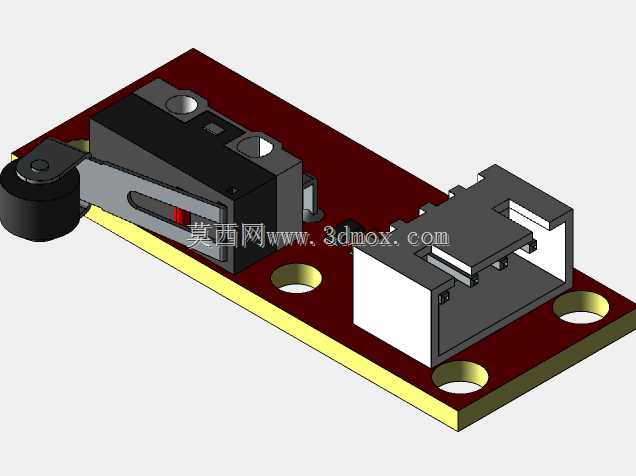

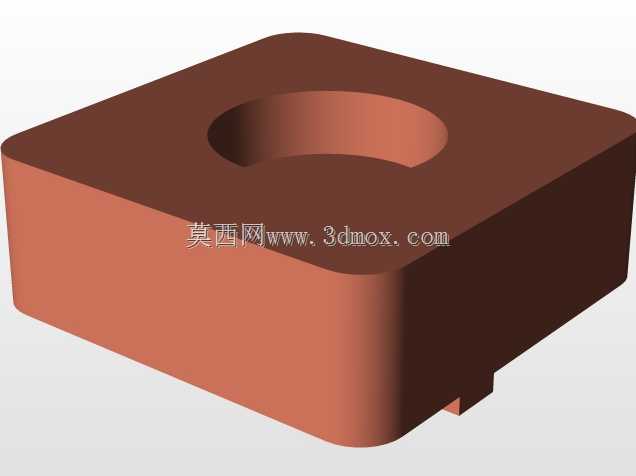

　　限位触发结构采用接触式机械限位，限位开关安装座做了长槽调节设计，可根据实际组装的行程误差调整触发位置，避免运动过程中出现硬碰撞损坏传动部件。床体调整结构采用多点手拧螺母调平方案，调平螺母下方加装了防松弹簧，设备长期运行后平台不会因为振动出现移位，减少日常调平的频次。框架连接处的角件采用隐藏式安装设计，外表面无突出的紧固件，既提升了整机外观整洁度，也避免运动过程中皮带、线缆与突出部件发生剐蹭。

　　线缆走线全部沿铝型材槽口布置，槽内可嵌入通用走线槽，将电机线、传感器线、加热线全部收纳在内，避免运动过程中线缆拖拽影响运动精度，也能减少线缆外露带来的安全隐患。机架底部预留了电控板安装位，可直接固定主流的开源控制主板，安装孔位兼容常见的主板尺寸，无需额外打孔改造。整机的所有安装孔位均采用标准孔距设计，替换零部件时可直接采购市售标准件，无需单独定制加工配件，降低后期维护的配件成本。

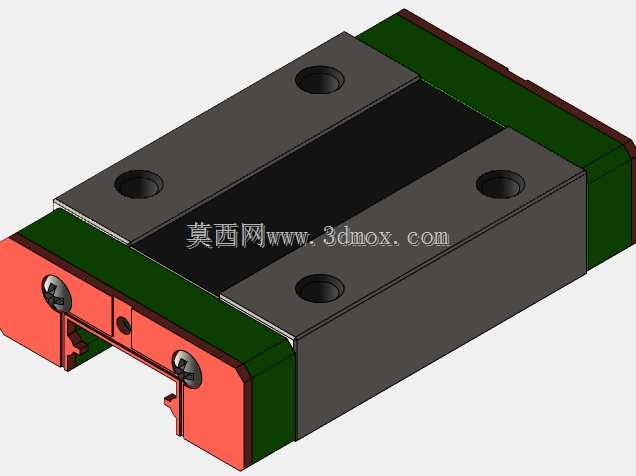

　　这套结构在实际使用中，除了作为FDM3D打印机的主体机架外，也可通过更换末端执行机构，改造为轻型激光雕刻机、点胶作业平台，适配小批量个性化定制、教学实训、原型件打样等多种场景，框架的拓展槽位可根据需求加装防尘罩、照明模块、自动收料装置，适配不同的作业环境要求。结构设计时充分考虑了组装容错率，所有连接部位均预留了0.2mm的装配间隙，即使是初次接触机械组装的用户，也能按照装配关系完成整机组装，不会出现孔位错位无法装配的问题。运动部件的选型全部匹配常规负载需求，导轨采用线性滚珠导轨，运动阻力小、定位精度高，长期运行磨损量极低，整机使用寿命相比采用光杆传动的同尺寸设备更长。
