大尺寸框架式熔融沉积3D打印设备结构

　　这款框架式结构的熔融沉积成型设备，核心成型空间边界为400mm×400mm×470mm，相比常规桌面级FDM设备，Z轴成型高度有明显提升，能够覆盖多数中小尺寸定制件、工装夹具、创意模型、教学实训样件的打印需求，在创客空间、职业院校实训车间、小型产品设计工作室、手板打样门店这类场景中适配性较强，既可以完成常规尺寸的功能样件制作，也能支撑一定高度的柱状、壳体类零件一体打印，减少拼接打印带来的强度损失与后处理工作量。

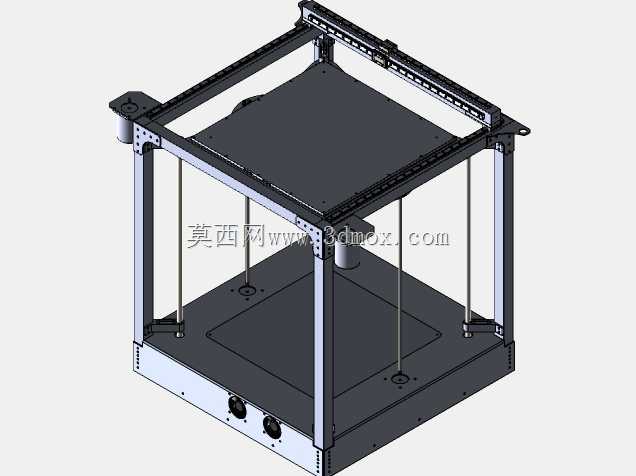

　　从结构设计逻辑来看，整机采用上下双层钣金基板配合四角垂直光轴的支撑方案，没有采用常见的铝型材拼接框架，上下两块钣金承载板通过四角的固定座与垂直光轴锁紧，形成稳定的矩形受力框架，这种设计的优势在于装配时的形位公差更容易控制，只需要保证上下基板的平行度、光轴与基板的垂直度，就能为运动机构提供可靠的安装基准，相比铝型材框架依赖角码锁紧的结构，长期使用后的框架形变概率更低，尤其是在持续打印大尺寸零件、运动组件长时间往复运行的工况下，框架的稳定性对打印层纹一致性、零件尺寸精度的影响非常直接。

　　运动布局上，X轴采用龙门式单横梁结构，横梁沿两侧Y轴光轴做前后往复运动，挤出机构安装在X轴导轨上做左右横向移动，打印平台固定在下基板上方，仅Z轴方向通过四角的光轴导向做上下升降运动，这种运动分配方案将重量较大的打印平台、打印件的重量完全由下基板承载，运动组件的整体负载更轻，X、Y轴的运动惯量更小，高速打印时的机构抖动更容易控制。Z轴的传动采用居中布置的丝杆配合四角光轴导向，避免了单侧边传动带来的平台倾斜问题，平台升降过程中四个导向点同步受力，即使打印大尺寸、重量较大的填充零件，平台也不会出现单侧下坠的情况，能够保证每层打印的平面度一致。

　　安装边界方面，整机外轮廓在成型空间基础上向外预留了运动组件的避让空间，底部基板下方预留了电源、主控板、散热风扇的安装位，两侧预留了走线槽与接口安装位，顶部横梁后方预留了耗材架的安装位置，不需要额外在设备外部加装独立耗材架，整体占地尺寸控制紧凑，不需要过大的工作台面就能放置。设备底部预留了减震脚垫的安装孔位，安装时可以通过调整脚垫高度来校准整机水平，进一步降低外部震动对打印精度的影响。

　　从功能适配角度，这款结构可以适配常规的1.75mm直径耗材挤出组件，加热平台能够覆盖整个400×400mm的成型区域，打印PLA、ABS、PETG等常用熔融沉积耗材都有足够的温度支撑，框架顶部预留的走线空间可以容纳拖链，将X、Y轴的电机线、加热线、限位开关线全部收纳在拖链内，避免长期往复运动带来的线材磨损问题。上下基板的钣金件上预留了标准化的安装孔位，不管是更换不同规格的导轨、丝杆，还是加装自动调平传感器、散热风道、耗材断料检测模块，都有对应的安装位置，不需要二次打孔加工，对于做设备改装、定制化升级的使用者来说，结构的拓展性足够。

　　实际使用场景中，这种大成型尺寸的桌面级设备，既可以完成单个大尺寸零件的一体打印，也可以在平台上同时排布多个小尺寸零件批量打印，相比小尺寸设备的生产效率更高，在教学场景中能够同时满足多名学生的实训操作需求，在工作室场景中能够承接更大尺寸的手板打样业务，不需要因为零件尺寸超限而拆分打印。结构上没有采用过多复杂的异形零件，所有钣金件、机加工件的加工难度都不高，光轴、丝杆、紧固件都是标准件，后期维护更换配件的成本更低，即使长期使用后出现光轴磨损、丝杆间隙变大的问题，也可以快速更换标准件恢复设备精度，不需要定制特殊配件。
