工厂工位工具收纳摆放架结构设计

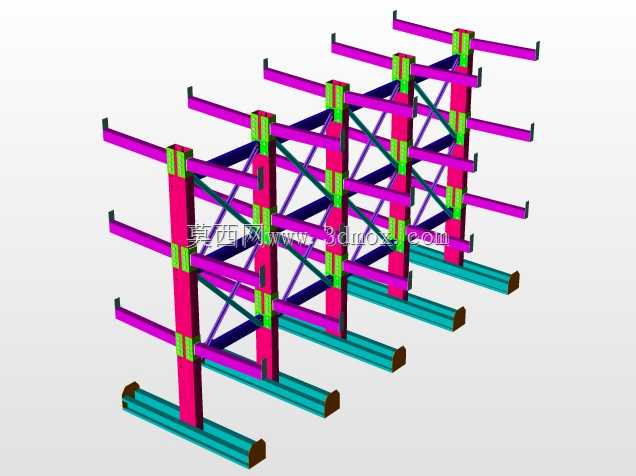

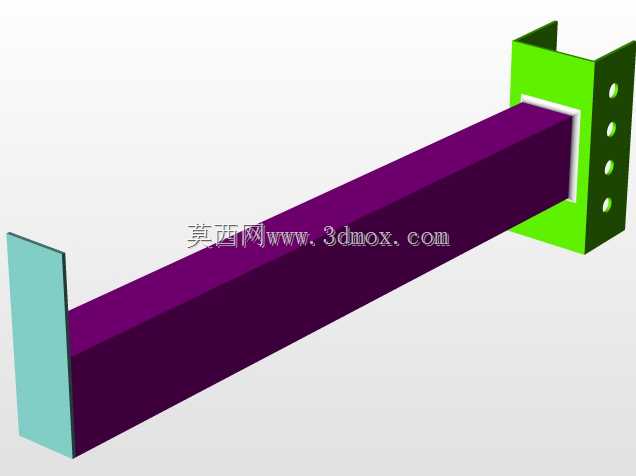

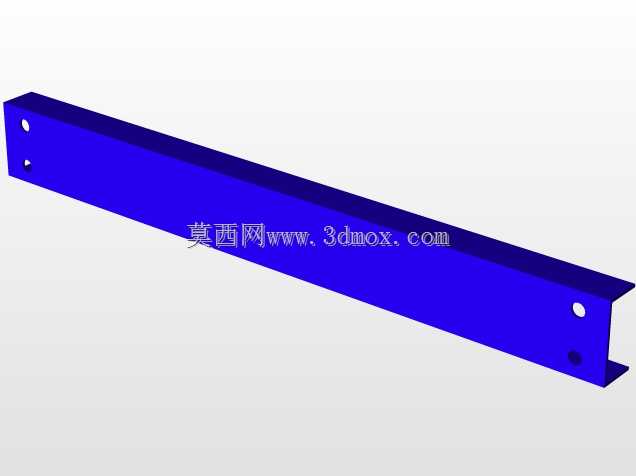

　　在离散制造车间的工位布局规划中，工位旁的工具收纳架是直接影响操作效率的辅助工装，很多一线装配、检修工位的作业准备时间浪费，往往源于工具随意堆放导致的拿取寻找，这款工具收纳架的设计，正是针对机加工、装配工位的工具存放痛点做的结构优化。从实际应用场景来看，这类架体多布置在钳工台侧方、设备检修工位旁、生产线单元的操作侧预留空间内，需要适配工位常见的手动工具、小型检具、易耗配件的分类存放需求，避免工具直接堆放在工作台面占用操作空间，同时减少工具磕碰掉落导致的精度损伤。设计之初首先要考虑的是安装边界的适配性，常规工厂工位的侧方预留安装宽度多在300mm到500mm区间，深度方向不能超过工位通道的安全避让距离，也就是架体整体外伸尺寸不能超过400mm，避免人员通行时发生磕碰，架体的安装高度要匹配操作人员站立作业的拿取舒适区间，顶层置物面距离地面的高度控制在1500mm以内，最底层置物面距离地面不低于150mm，方便日常地面清扫，避免底部积灰藏污。结构设计上，这款架体采用了分体式的承载梁结构，主支撑构件采用等边角钢做框架焊接，整体刚性足够承受工位上常用的扳手、锉刀、小型量具等工具的总载荷，单层层板的额定承载按照15kg设计，足够满足常规工位的工具存放重量需求。层板的边缘做了15mm高的上翻边处理，避免放置在层板上的圆柱形工具、小型零件滚动掉落，针对不同类型的工具存放需求，架体上预留了多组可调节的安装孔位，

　　用户可以根据自身存放工具的尺寸调整层板间距，比如放置较大的活动扳手、管钳时可以调大层间距，放置小型螺丝刀、钻头等耗材时可以缩小层间距提升空间利用率。考虑到车间内可能存在的切削液、润滑油飞溅场景，架体的所有金属构件表面都做了喷塑处理，耐油污腐蚀，日常清理只需要用抹布擦拭即可，不需要做特殊的防腐维护。架体的固定方式做了两种兼容设计，既可以通过膨胀螺栓直接固定在墙面，适合工位位置长期固定的场景，也可以在底部加装可选配的橡胶防滑脚垫，直接放置在地面使用，适合需要经常调整工位布局的柔性生产线场景。在功能细节上，架体的侧方预留了挂杆安装位，可以加装挂钩悬挂钢丝钳、卷尺等常用的吊挂类工具，拿取时不需要弯腰翻找层板，进一步缩短操作时的工具拿取路径。

　　很多车间在做5S管理时，对工具的定置摆放有明确要求，这款架体的层板表面可以粘贴工具定位标识，对应每个工具的摆放位置，作业完成后可以快速将工具归位，也方便班前点检时快速确认工具是否齐全，避免工具遗落在设备内部造成生产安全隐患。从结构强度校核的角度，设计时对主支撑框架做了满载工况下的受力仿真，四个支撑脚的接地压力均匀，单侧加载10kg偏载时架体的倾斜量不超过2度，不会发生侧翻风险，层板的中部最大变形量控制在0.5mm以内，长期满载使用不会出现层板下弯变形的问题。和市面上常见的通用置物架不同，这款架体的尺寸完全围绕工厂工位的实际空间做了优化，没有多余的结构冗余，整体重量控制在合理区间，单人即可完成安装和位置调整，不需要借助额外的吊装设备。

　　针对检修工位的特殊需求，架体的其中一层可以选配带防滑垫的抽屉结构，用来存放精密量具，避免量具和其他金属工具磕碰影响测量精度，抽屉的滑轨采用三节静音滑轨，抽拉顺畅，承重足够放置多把千分尺、游标卡尺等常用检具。在实际的工位应用中，这类工具架的普及可以有效减少作业人员的无效动作，根据现场测算，合理布置的工具收纳架可以让单次工具拿取时间缩短40%以上，同时减少工具因为随意堆放导致的损坏丢失，降低车间的工具耗材损耗成本。设计过程中也充分考虑了加工工艺性，所有的框架构件都采用标准型材下料，焊接位置少，加工难度低，适合小型加工厂自行加工制作，不需要复杂的冲压、折弯设备，普通的焊接、切割设备即可完成全部构件的加工，制作成本远低于采购成品的商用置物架，同时可以根据自身工位的实际空间灵活调整尺寸参数，适配不同的工位布局需求。
