直列四缸发动机曲轴结构三维建模

　　曲轴作为内燃机动力转换的核心承载部件，其结构设计直接决定了动力输出的平顺性与整机运行寿命，在往复式内燃机的工作循环中，曲轴需要承接活塞连杆组传递的往复冲击力，将直线往复运动转化为旋转扭矩，向外输出动力的同时驱动配气机构、机油泵、水泵等附属组件运转。从实际应用场景来看，这类直列四缸结构的曲轴广泛适配小排量乘用车、小型工程机械、农用动力机组等搭载四冲程内燃机的设备，其运行转速区间覆盖每分钟数百转到六千转以上，需要承受周期性变化的气体压力、往复惯性力与旋转离心力的复合载荷，因此结构设计阶段的刚度、强度平衡是核心考量点。

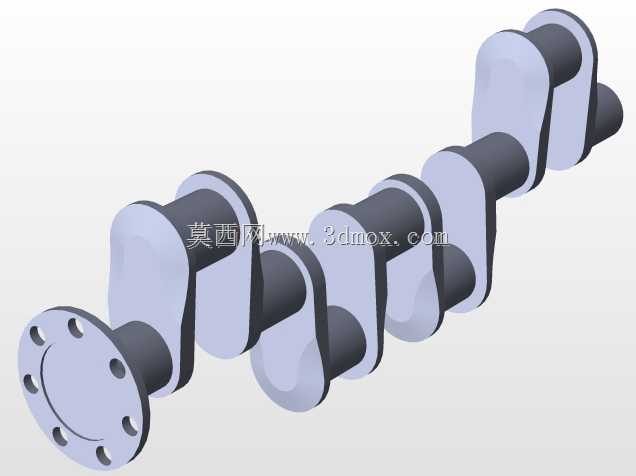

　　从结构特征来看，该曲轴采用整体式锻造结构设计，输入端设置带螺栓孔的连接法兰，用于和飞轮端或者动力输出端的连接件刚性锁紧，法兰端的均布螺栓孔严格按照节圆直径排布，安装时需要匹配对应规格的高强度螺栓，按照对角分次拧紧的工艺要求完成装配，避免法兰面受力不均导致的连接失效。沿轴向依次排布的主轴颈与连杆轴颈采用错位布置，相邻气缸的连杆轴颈错开180度相位，匹配直列四缸机1-3-4-2或者1-2-4-3的点火顺序，保证各缸做功冲程的间隔角均匀，让旋转过程的扭矩输出尽可能平稳，减少整机的振动激励。每个连杆轴颈两侧都设置有平衡配重块，配重块的外形经过偏心优化，用于抵消连杆轴颈旋转产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，降低曲轴运行过程中的弯曲载荷，减少主轴承座的受力波动。

　　设计过程中，主轴颈与连杆轴颈的连接位置采用大圆角过渡结构，避免应力集中导致的疲劳断裂，轴颈表面需要预留精加工余量，用于后续的磨削、淬火处理，保证表面硬度与粗糙度满足滑动轴承的配合要求，轴颈的直径尺寸需要根据整机的爆发压力、额定转速计算确定，在保证足够承压面积的前提下控制曲轴整体重量，减少旋转惯量带来的动力损耗。曲轴的轴向尺寸需要严格匹配发动机缸体的主轴承座间距，每个主轴颈对应缸体上的一道主轴承盖，安装时轴颈与轴瓦之间需要预留符合设计规范的配合间隙，保证压力润滑油膜能够稳定形成，避免干磨导致的烧瓦故障。油道设计采用斜向贯通的内部油孔，将主油道的压力润滑油引导到各个连杆轴颈表面，为连杆大头轴承提供润滑，同时部分油道会连通到曲轴输入端的油封位置，保证润滑的同时防止机油泄漏。

　　从安装边界来看，曲轴的轴向定位通常设置在中间或者后端的主轴颈位置，通过止推片限制曲轴的轴向窜动量，窜动间隙控制在合理区间内，既避免热胀冷缩导致的曲轴卡滞，也防止轴向窜动过大影响离合器、正时机构的正常工作。曲轴的动平衡精度需要达到G40以上的等级，对于高转速机型还需要进一步提升平衡精度，在完成粗加工后对每个配重块进行去重调整，让剩余不平衡量控制在允许范围内，减少高转速运行时的振动传递。设计建模阶段需要重点校验各个轴颈的同轴度、连杆轴颈的相位角偏差、配重块的偏心距参数，这些参数的偏差会直接导致曲轴运行时的附加载荷增大，严重时会引发曲轴断裂、轴瓦异常磨损等故障。此外，曲轴后端的密封结构需要匹配对应的油封安装位，轴颈表面的粗糙度与圆度要满足油封的密封要求，防止运行过程中出现机油渗漏的问题。在实际选型匹配时，曲轴的冲程尺寸直接决定了发动机的排量大小，相同缸径下冲程越长扭矩输出特性越偏向低转速大扭矩，越适配工程机械、农用机组这类需要低转速大动力输出的场景，短冲程设计则更适配高转速动力输出的乘用车机型，建模过程中需要根据目标机型的动力特性调整连杆轴颈的偏心距，保证冲程参数符合设计要求。
