铝型材机架式角磨机滑动切割工装

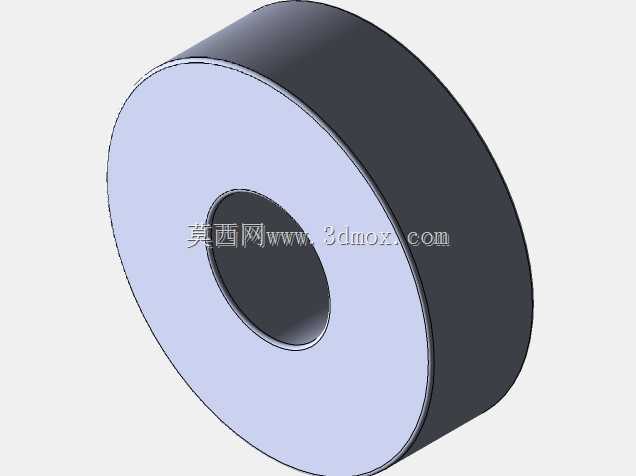

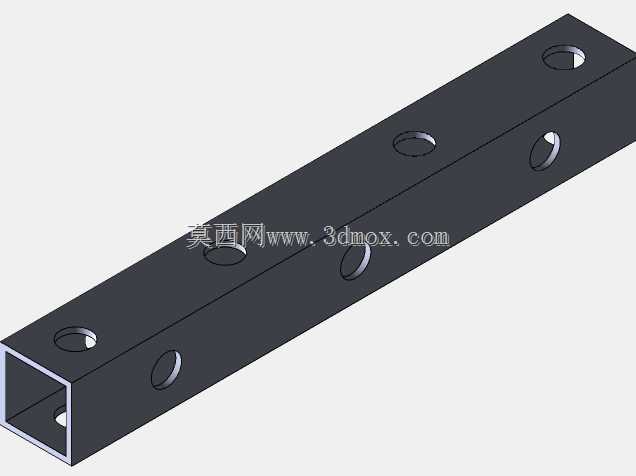

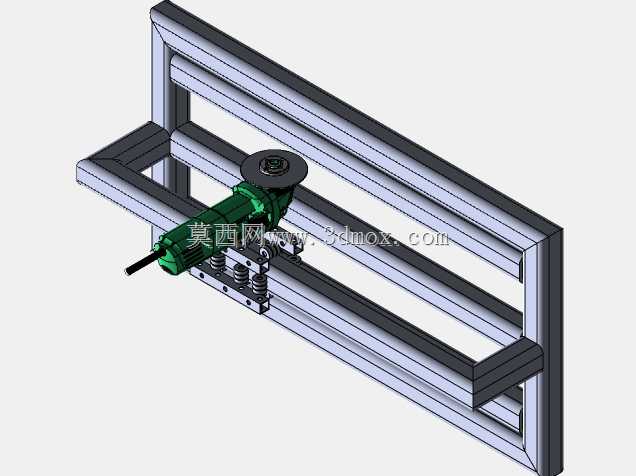

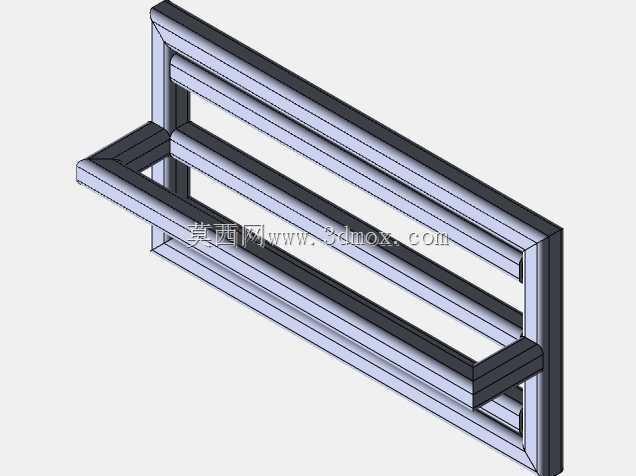

　　这套滑动切割结构的设计初衷，是解决现场手持角磨机切割长尺寸型材、板材时走刀偏移、切口垂直度差、作业安全风险高的痛点，在小型五金加工、现场安装施工、非标设备制作场景中，这类简易改造工装的实用度远高于大型固定式切割设备，不需要复杂的地基固定，也不需要占用固定的车间工位，可根据作业需求灵活挪动到加工点位旁，适配零散、小批量的直线切割作业需求。整套结构的承载机架采用标准工业铝型材拼接搭建，铝型材的槽道直接作为滑动副的安装基准，不需要额外加工安装基准面，拼接时依靠型材端面的直角精度保证框架的整体形位公差，框架的横向跨距可根据常用切割材料的最大长度调整，纵向的伸出宽度预留出角磨机切割片的完整行程空间，同时在框架底部预留了工件装夹的安装位，

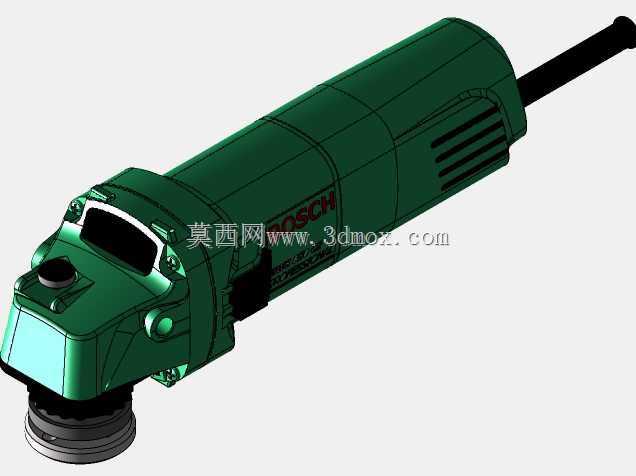

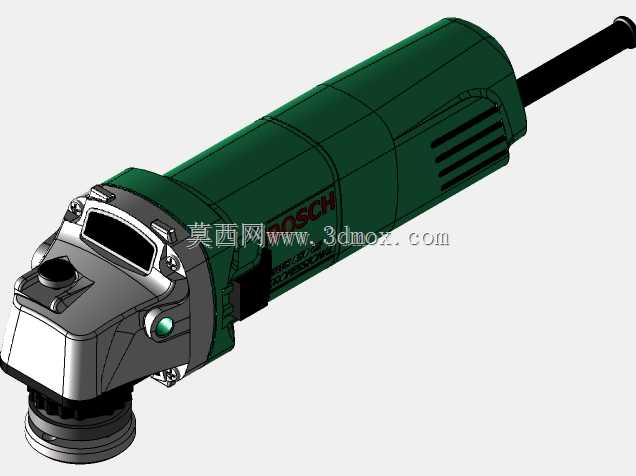

　　可搭配快速夹钳对不同厚度的待切割工件进行压紧固定，避免切割过程中工件窜动影响切口质量。滑动执行部分采用双直线光轴搭配线性滑块的导向结构，光轴两端通过支座固定在铝型材框架上，两根光轴的平行度在装配时依靠铝型材槽道的定位精度保证，滑块的安装板上预留了角磨机的固定孔位，可直接适配对应型号的手持角磨机安装，不需要对原有角磨机的机身结构做破坏性改造，角磨机的安装角度经过调校，保证切割片的进给方向与光轴导向方向完全平行，同时切割片的切割平面与工件装夹基准面垂直，确保切割后的断面垂直度满足后续焊接、装配的公差要求。滑动座上还设置了弹簧复位结构，在非作业状态下，滑动座会带着角磨机回到行程起始端，避免切割片长期悬停在工件上方误触工件或操作人员，

　　作业时只需要下压操作手柄即可带动角磨机沿光轴方向进给，完成直线切割动作，进给过程中导向结构的阻尼经过匹配，既不会因为阻尼过大导致操作费力，也不会因为阻尼过小出现进给窜动导致切割片崩损。从安装边界来看，整套结构的整体宽度控制在常规作业台的可放置范围内，长度方向可根据需求增减铝型材的段长来适配不同的切割行程，最小安装状态下可放置在常规移动式作业架上，满足现场高空、狭窄空间内的切割作业需求，不需要额外配套电源以外的辅助设施。设计过程中特意规避了复杂的定制加工件，除了角磨机本身、标准光轴滑块、弹簧、紧固件之外，其余结构件均可通过切割标准铝型材完成制作，加工门槛极低，普通的五金加工班组即可完成整套工装的制作与装配，后期维护时，

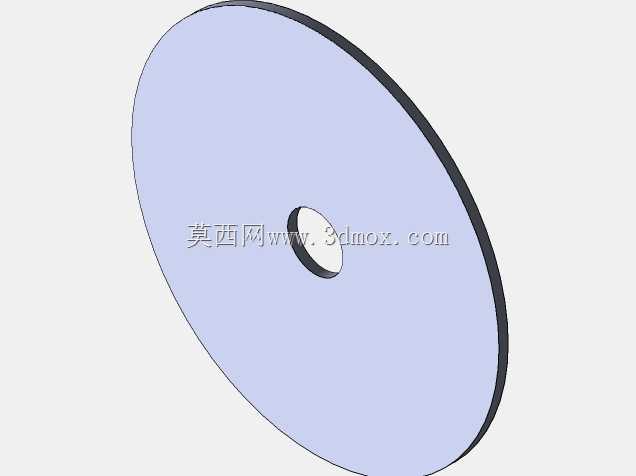

　　易损件只有角磨机的切割片以及滑动副的润滑维护，不需要储备特殊的定制备件，大幅降低了工装的全周期使用成本。在实际作业场景中，这类工装可切割的材料涵盖薄壁方管、角铁、薄钢板、PVC型材、铝排等常见工程材料，切割行程范围内的切口直线度可控制在毫米级，完全满足非标构件制作、现场管线支架加工、小型框架拼接的精度要求，相比手持自由切割的作业方式，不仅切口质量大幅提升，同时操作人员的手部距离高速旋转的切割片更远，配合机架上的挡屑结构，可有效阻挡切割过程中飞溅的高温切屑，降低作业过程中的灼烫、割伤风险。结构设计时还考虑了切割深度的调节需求，角磨机在安装板上的固定位置可上下微调，根据待切割材料的厚度调整切割片的下探深度，避免切割过深损伤下方的工作台面或者工装框架，同时也能减少切割片的无效空行程，提升切割作业的效率。滑动座的操作手柄位置设置在机架的侧方，操作人员作业时站在机架的侧面，避开切割片的切线方向，进一步降低切割片碎裂时的飞溅伤人风险，框架的底部预留了螺栓安装孔，可根据使用需求将整套工装固定在地面或者作业台面上，进行大批次工件的连续切割作业，也可以不做固定，作为移动式切割工装在不同作业点位之间转运使用。
