工业级真空泵集成组件结构设计方案

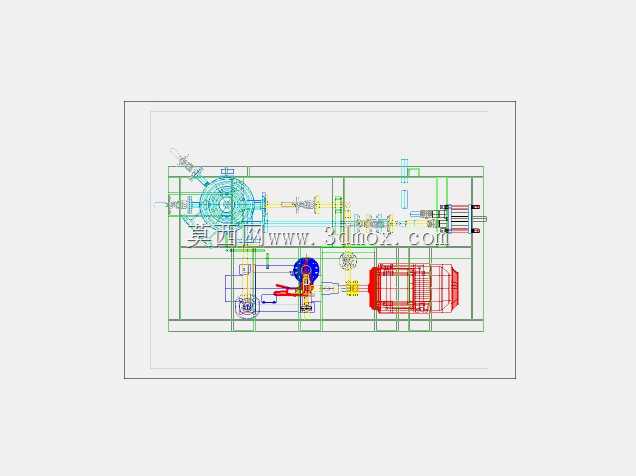

　　这套真空泵集成组件的三维结构，主要面向工业真空获取场景的整机配套需求，常见应用在电子元器件封装产线的真空吸附工位、食品包装的抽真空封口环节、实验室真空干燥装置的动力端，以及小型化工批次生产的真空抽滤工序中，区别于单台裸泵供货的形式，这套结构把泵体动力单元、管路阀组、安装基座、执行辅件全部做了集成化排布，现场安装时只需要对接主进气口和电源接口即可投入使用，大幅减少现场管路拼装的工作量，也能避免零散安装带来的管路漏气、共振偏移等常见问题。

　　从实际功能逻辑来看，整套组件以真空泵本体作为核心动力源，进气侧通过分级管路连接不同通径的控制阀门，分别对应粗抽、精抽、保压三个工作通路，管路上预留了真空检测接口的安装位，可直接适配常规的电阻真空计、热偶真空计探头，不需要额外在管路上开孔焊接；排气侧集成了消音结构的安装位，可直接配套阻性消音器降低设备运行时的排气噪音，同时预留了排气收集接口，适配抽取腐蚀性气体、可凝性气体时的尾气收集需求，避免油气或有害介质直接排放到车间环境中。

　　设计过程中优先考虑了安装维护的便捷性，所有管路连接点都布置在基座外侧的操作空间内，日常更换密封件、检修阀门时不需要拆解主体安装结构，泵体与基座之间设置了减震垫的安装槽位，可根据运行工况选择橡胶减震垫或者弹簧减震器，降低泵体运行时的振动传递到安装机架上，避免振动影响配套设备的运行精度。整体安装基座采用框架式焊接结构设计，底部预留了通用的脚轮安装孔和固定地脚孔，既可以在需要频繁转场的场景下安装脚轮移动，也可以在固定工位上通过地脚螺栓锁死，避免设备运行时出现位移。

　　外形尺寸的边界控制充分考虑了常规工业车间的通道与安装空间要求，整体宽度控制在标准工业门框的通行尺寸以内，长度方向预留了管路对接的操作空间，高度方向适配常规的设备操作台安装高度，不需要额外做加高或者挖地坑处理。气路排布上尽量减少了直角弯头的使用，所有管路转弯处都采用大圆弧过渡结构，降低气路阻力，提升真空抽取的效率，同时减少管路内的杂质沉积点，降低长期使用时管路堵塞的概率。

　　组件上的执行辅件排布充分考虑了操作逻辑，手动阀门的操作手柄全部朝向操作人员的常规站位侧，电磁阀的接线端统一布置在走线槽一侧，整体布线可以顺着基座上预留的走线槽规整排布，避免线路与高温的泵体表面、运动部件接触，降低线路老化磨损的风险。针对不同工况的适配需求，这套结构预留了模块化替换空间，比如需要更高极限真空度时，可以直接在预留的安装位上加装罗茨泵增压单元，不需要重新设计整体基座；处理含粉尘气体时，可以在进气侧的预留接口上加装粉尘过滤器，不需要改动原有管路结构。

　　从结构强度校核的角度，基座框架的型材选型充分考虑了满载运行时的承重需求，泵体运行时的动载荷系数按1.5倍做冗余设计，管路支架的间距控制在合理范围内，避免真空泵运行时的振动导致管路共振开裂，所有连接法兰的密封面都按真空密封的要求做了平面度设计，可适配O型圈或者金属密封垫的安装要求，满足不同真空度等级的密封需求。
