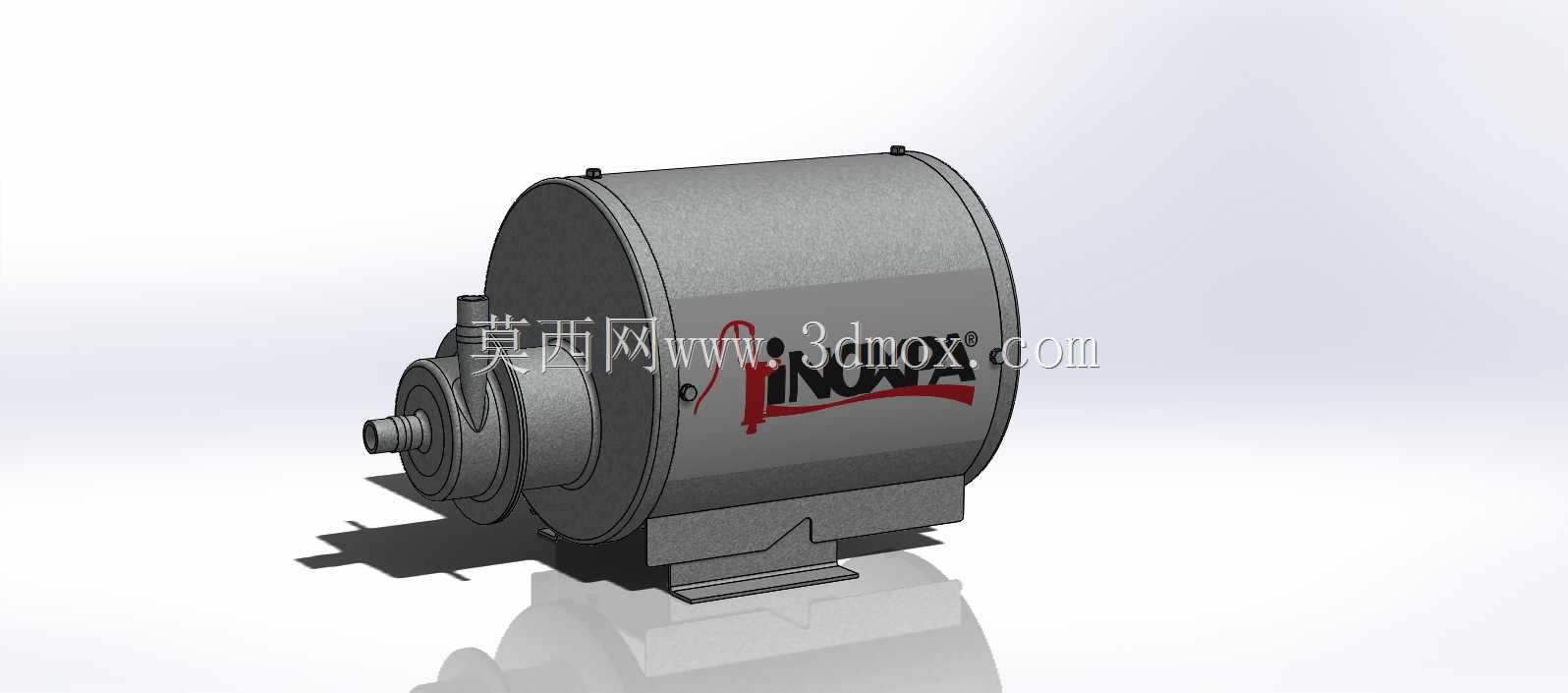

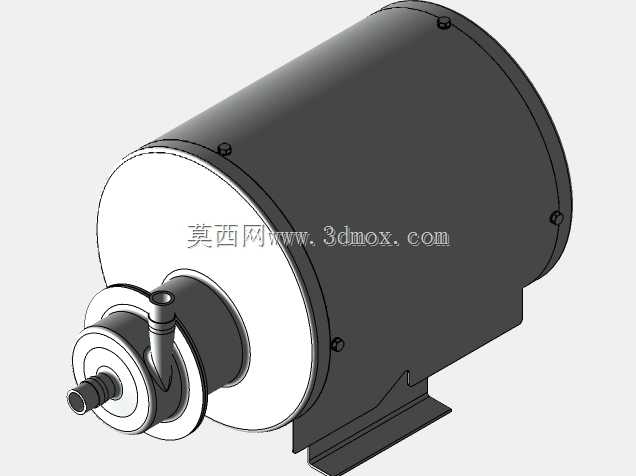

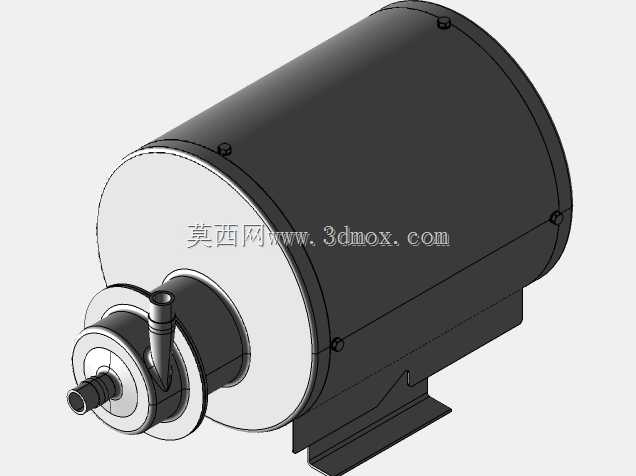

EFI180型inoxpa离心泵三维结构设计

　　在食品饮料、制药、精细化工等对流体输送卫生等级有严苛要求的生产场景中，这类卧式单级离心泵是核心流体输送单元，主要负责输送不含固体颗粒的洁净流体，包括纯化水、药液、乳品、酒类、日化原料等介质，可适配不同温度、粘度的工况需求，在CIP清洗回路中也可作为清洗液输送动力源使用。从结构设计来看，该泵采用后拉式结构设计，日常维护时无需拆卸进出管路即可完成叶轮、机封的检修更换，大幅降低产线停机维护的时间成本。泵体与介质接触部分采用一体式冲压成型结构，流道过渡处无卫生死角，内表面粗糙度控制在卫生级要求范围内，避免介质残留滋生细菌，满足食品制药行业的卫生规范要求。安装边界方面，该泵采用卧式底脚安装方式，底部预留标准化安装孔位，

　　可直接固定在设备机架或混凝土基础上，安装时需保证泵轴与驱动电机轴的同轴度误差控制在允许范围内，避免运行时出现振动过大、机封过早磨损的问题。进出液口采用标准化卫生级连接方式，可根据现场管路需求适配卡箍、法兰或螺纹连接形式，进出口的中心高、接口尺寸均符合行业通用标准，可直接替换同参数的同类型泵体，无需额外改动现有管路布局。设计过程中，叶轮采用闭式叶轮结构，叶片型线经过水力优化，在保证输送效率的同时降低流体在泵腔内的湍流损失，运行时的噪音与振动控制表现优异，适合对车间环境噪音有要求的生产场景。泵轴与电机轴采用直联式结构，省去了联轴器传动环节，整体结构更紧凑，占用安装空间更小，传动效率也更高，相比带传动的同参数泵体，传动损耗可降低5%以上。

　　机械密封采用符合卫生要求的集装式机封，密封面材质可根据输送介质特性选配碳化硅、碳化钨或石墨材质，密封冲洗方案采用内置式冲洗，利用泵腔内输送的介质完成密封面的润滑与冷却，无需外接冲洗管路，简化了外接管路布局。在实际选型应用中，该泵可根据输送介质的特性调整过流部件的密封件材质，输送腐蚀性介质时可选用氟橡胶或三元乙丙橡胶密封件，输送高温介质时可配置耐高温机封与隔热腔结构，适配最高120℃的介质输送需求。建模过程中，所有配合面均按照实际加工公差进行建模，包括机封安装位的公差、轴承与轴的配合公差、叶轮与泵轴的配合公差，可直接用于后续的工程图导出、装配干涉检查、虚拟运维仿真等工作，也可作为产线数字化孪生建模的设备单元库素材使用。从结构细节来看，

　　泵体外部的散热筋结构经过优化，既可以提升电机运行时的散热效率，也可以增强泵壳的结构强度，降低泵体在高压运行时的形变风险，底部的集液盘结构可收集机封泄漏的少量介质，避免泄漏介质直接滴落到车间地面或设备上，符合生产现场的5S管理要求。接线盒位置设置在泵体顶部，可根据现场布线需求调整接线方向，适配不同方向的线缆接入需求，避免线缆过度弯折影响使用寿命。
