斯派莎克MFP14S型冷凝水回收泵组结构

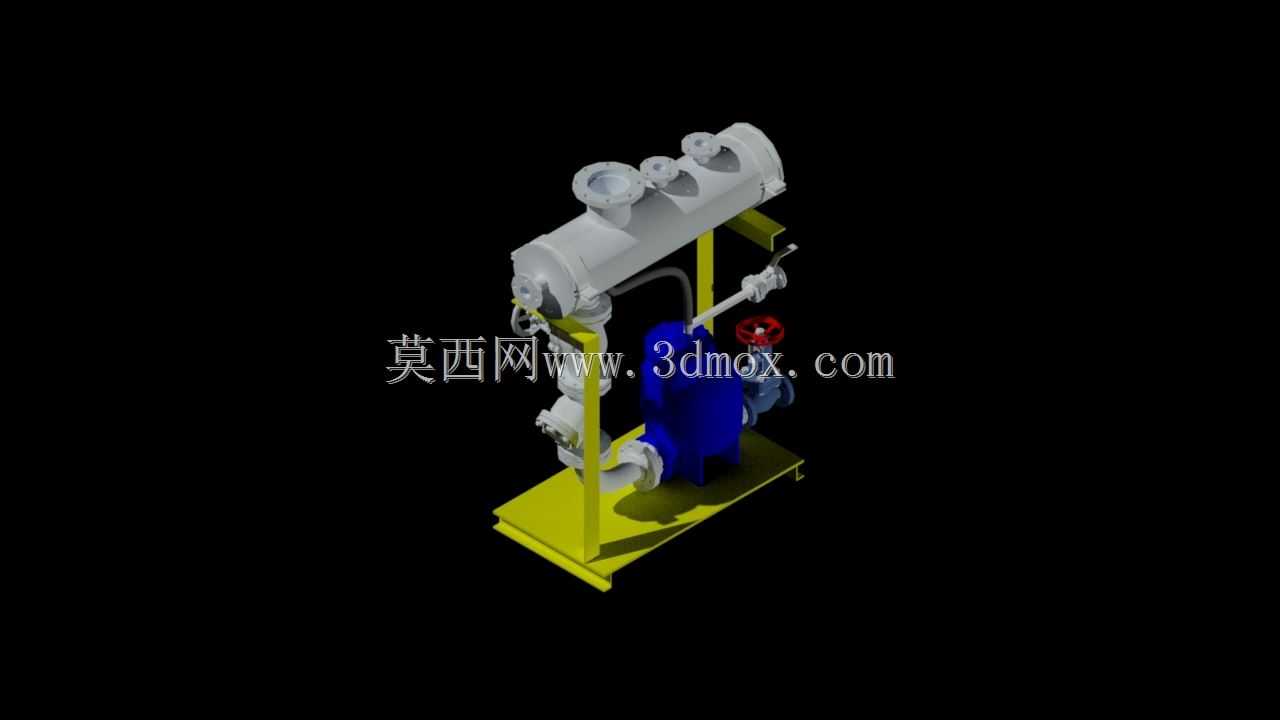

　　在蒸汽供热、工业制程的流体输送场景里，冷凝水回收环节的设备选型直接关系到系统热效率与运维稳定性，这款集成式泵组的三维结构完整还原了现场安装的实际排布逻辑，能给管路设计、设备布局的工程人员提供直观的装配参考。从实际应用场景来看，这类泵组主要部署在蒸汽系统的冷凝水收集节点，当疏水阀背压不足、无法依靠重力将冷凝水输送至回收水箱时，泵组会通过动力介质驱动，将带压或常压状态下的高温冷凝水升压输送，避免冷凝水积存引发的水击、换热效率下降等问题，常见于化工、食品加工、商业供热、制药等需要大规模使用蒸汽换热的生产场景。

　　从功能特性上看，该泵组采用撬装集成式设计，将动力泵体、分离罐体、连接管路、控制阀组、支撑机架全部整合在同一底座上，不需要现场单独拆分拼接各个部件，大幅减少现场安装的管路焊接、对位调整工作量。罐体部分承担气液分离的作用，避免动力气源与输送的冷凝水发生串扰，配套的手动阀门可以在设备检修时切断上下游管路，不需要关停整个蒸汽系统就能完成局部维护。泵体本身的过流部件针对高温冷凝水的工况做了适配，能够耐受100摄氏度以上的饱和冷凝水温度，不会因为长期接触高温流体出现密封件快速老化、腔体汽蚀的问题。

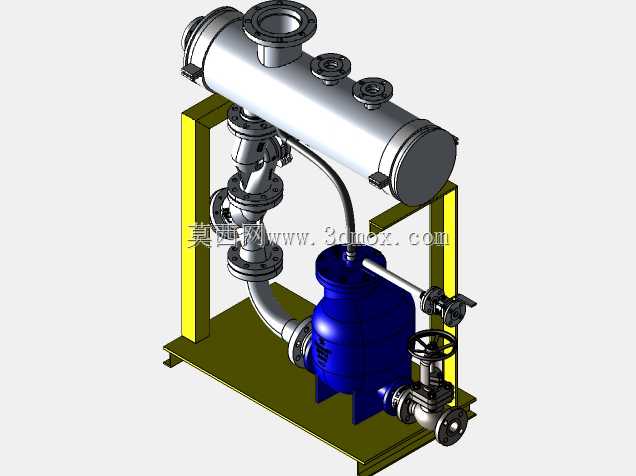

　　设计思路上，这款结构优先考虑了现场安装的空间兼容性，整体采用立式排布逻辑，将卧式分离罐体架设在支撑框架的上层，泵体固定在底座平面上，通过弯管完成罐体与泵入口的连接，最大化压缩设备的横向占地面积，对于厂房内管廊下方、换热站边角等狭小安装空间的适配性更好。支撑框架采用型钢焊接成型，底部预留了地脚螺栓安装孔，现场安装时只需要将底座与预埋的地脚板固定，就能完成设备的主体定位，不需要额外搭建支撑结构。管路的走向全部做了圆弧过渡处理，减少冷凝水输送过程中的局部阻力，同时避免直角管路位置积存杂质引发的堵塞问题。

　　从安装边界的尺寸逻辑来看，撬装底座的长宽尺寸控制在常规工业设备的运输标准范围内，不需要拆分就能通过标准货运电梯、厂区通道转运，设备顶部的罐体接口、侧面的管路连接端都预留了足够的操作空间，现场对接上下游管路时，扳手等安装工具可以顺利伸入接口位置完成紧固作业，不会因为部件排布过于紧凑导致安装操作受限。设备的重心集中在底座中心位置，满水运行状态下不会出现偏载问题，地脚螺栓的受力分布均匀，长期运行不会出现底座变形、管路应力集中开裂的隐患。

　　在结构细节的处理上，各个管路法兰的连接面都预留了密封垫片的安装位置，控制阀的手轮朝向全部调整到便于操作人员操作的侧面位置，不需要俯身或者探身到设备下方就能完成阀门的开关调节。罐体顶部的排气接口、液位检测接口都按照行业通用的接口标准设计，现场可以直接匹配常规规格的仪表、管路配件，不需要单独定制转换接头。框架的支撑腿位置做了加强筋处理，即使在运输过程中受到颠簸冲击，也不会出现框架变形导致的泵体与罐体对位偏移问题，运抵现场后不需要重新调整部件的同轴度就能直接安装。
