D-Link五端口百兆桌面式交换机结构

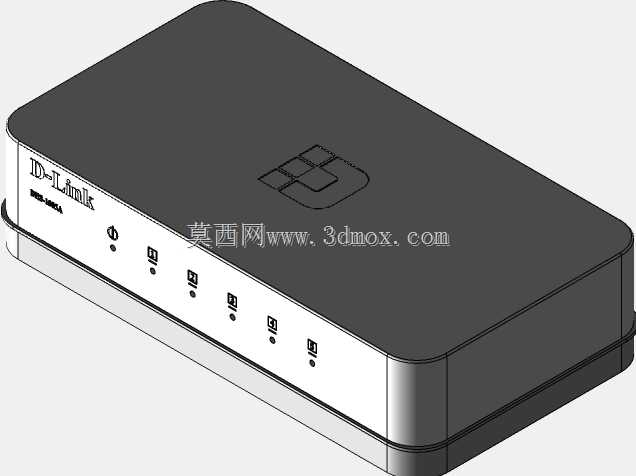

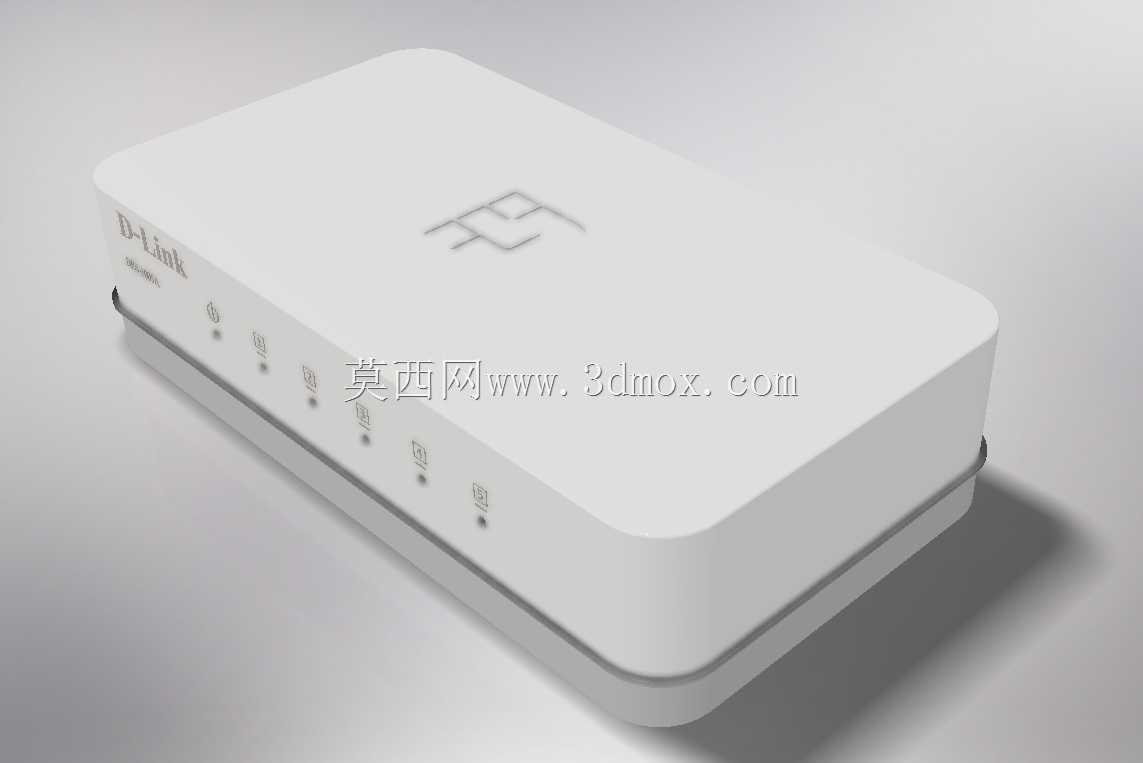

　　这款桌面式以太网交换机主要面向小型办公场景、家庭组网、弱电井末端接入以及小型门店的网络扩容需求，在实际工程部署中，这类设备常被用于工位网络端口扩展、监控摄像头组网、小型机房接入层补充点位等场景，无需复杂配置，通电后即可实现多设备的有线网络互通，适配百兆带宽下的常规网络传输需求，满足办公电脑、网络打印机、IP电话、入门级监控摄像头等终端的接入要求。从结构设计来看，整机采用方正圆角的塑壳造型，上壳做了微弧面过渡处理，边缘没有尖锐棱角，既避免日常使用中磕碰划伤，也能在堆叠少量同类型设备时减少表面刮擦。壳体上下盖采用卡扣配合底部隐藏螺丝的固定方式，装配间隙控制在0.2mm以内，既保证外壳拼接的严合度，也方便后期维护时拆解清灰，

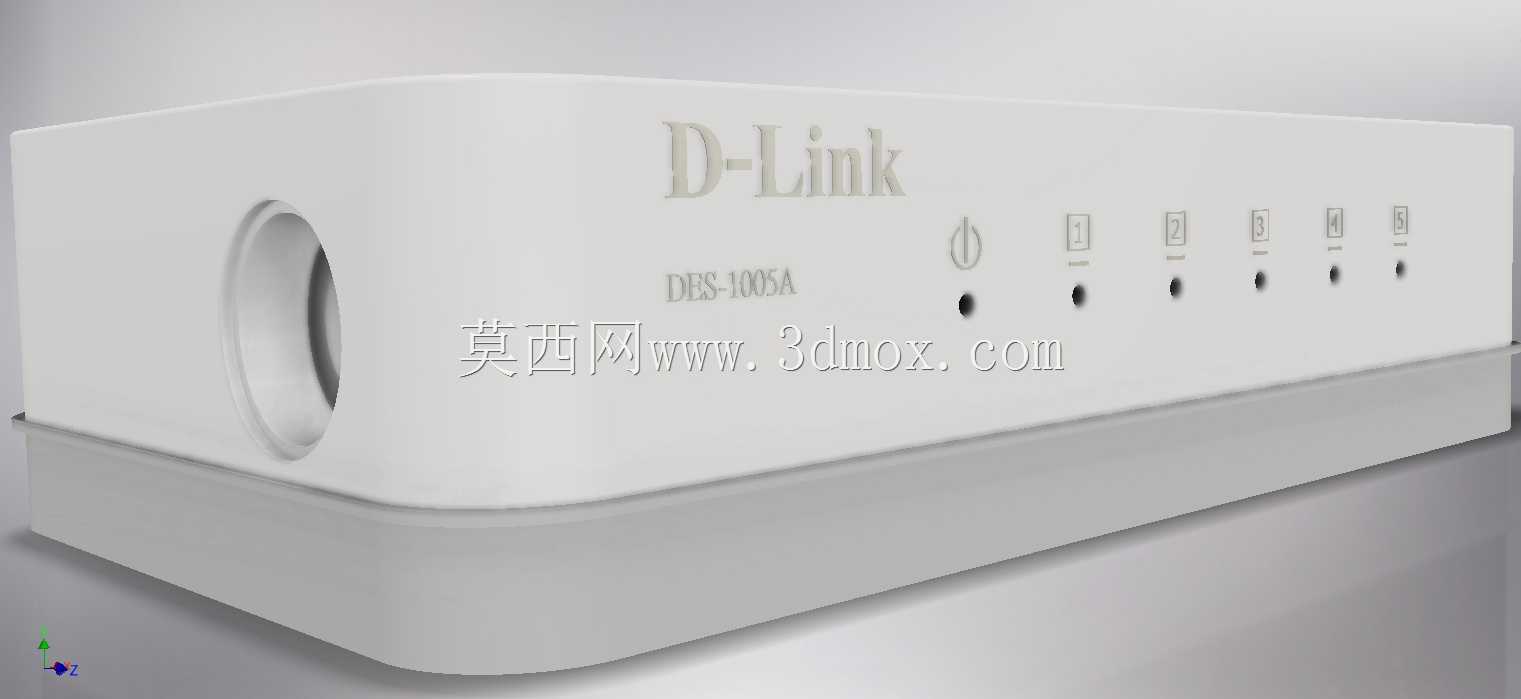

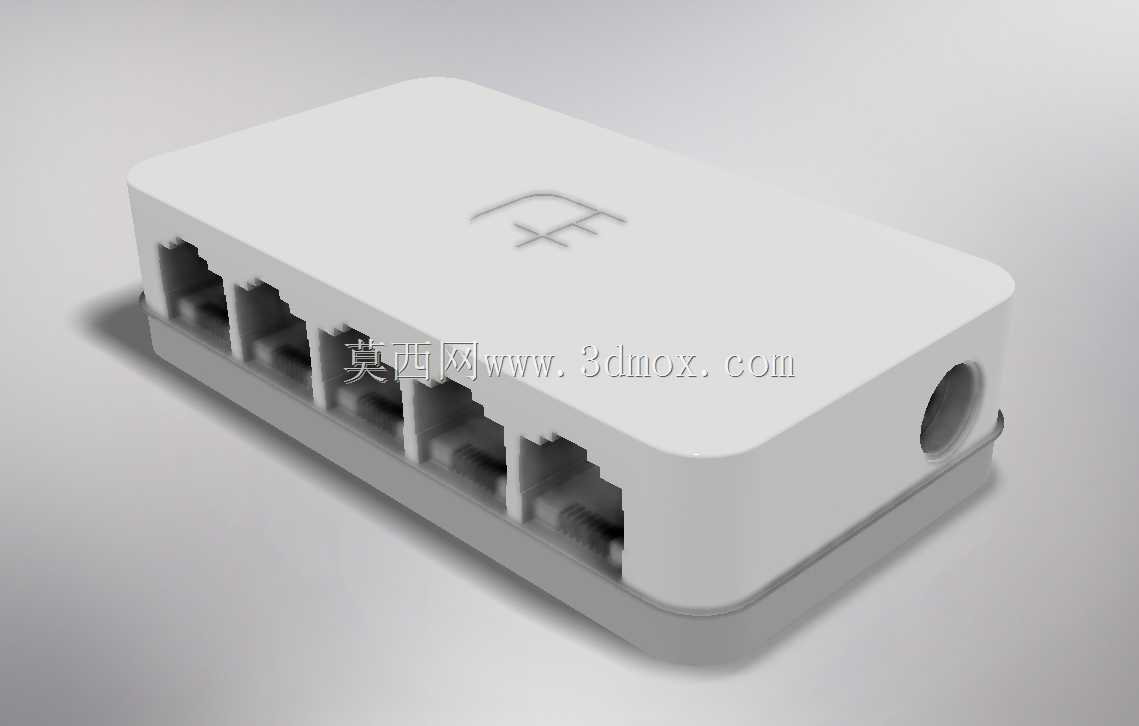

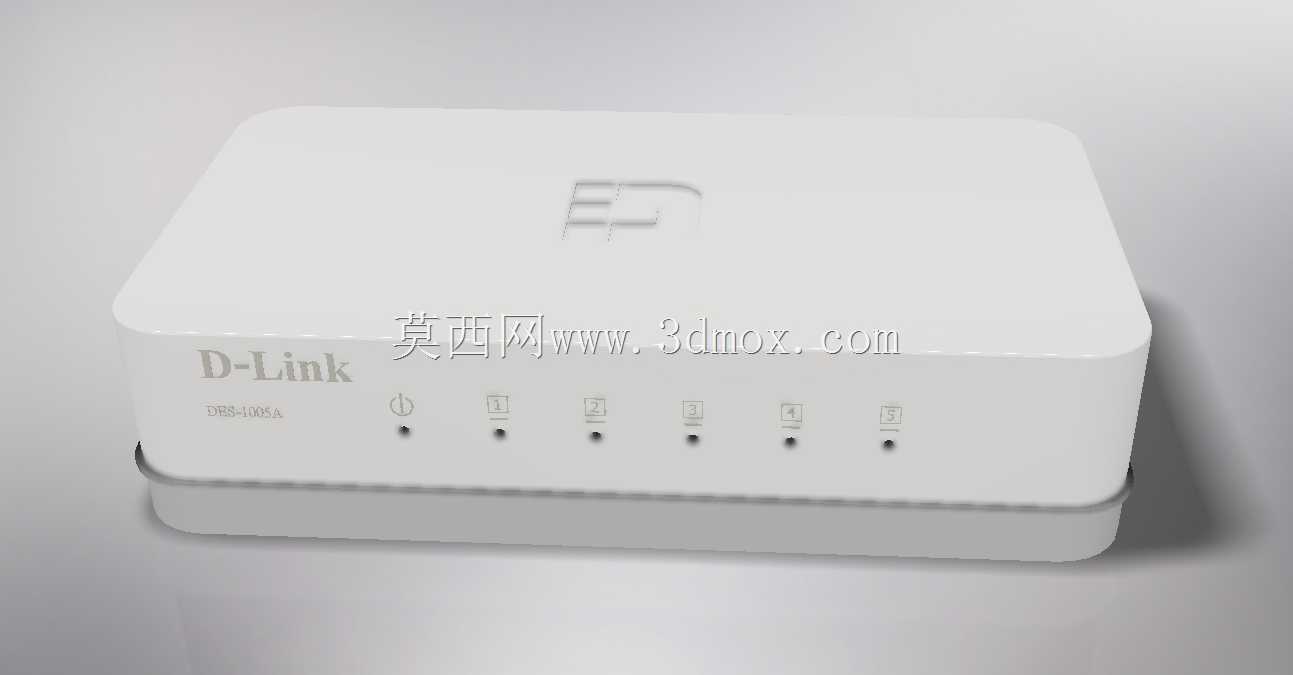

　　内部PCB板通过四个定位柱固定在下壳内，定位柱高度预留3mm的散热间隙，让芯片工作产生的热量可以通过壳体内空气对流自然散出，无需额外加装散热风扇，运行时无机械噪音，适合放在办公桌面、开放式工位等对噪音敏感的区域。设备正面排布五个RJ45端口，每个端口对应设置独立的链路状态指示灯，指示灯采用内凹式导光柱设计，光线柔和不刺眼，可直观显示对应端口的连接、数据传输状态，端口间距预留12mm的操作空间，方便插拔水晶头时手指操作，不会出现相邻端口插头互相干涉的情况。设备底部设计有四个环形防滑胶垫槽位，胶垫突出壳体底面1mm，放置在光滑桌面时可以增大摩擦力，避免网线拖拽时设备移位，同时底部预留壁挂孔位，支持两种安装方式：既可以平放在桌面、

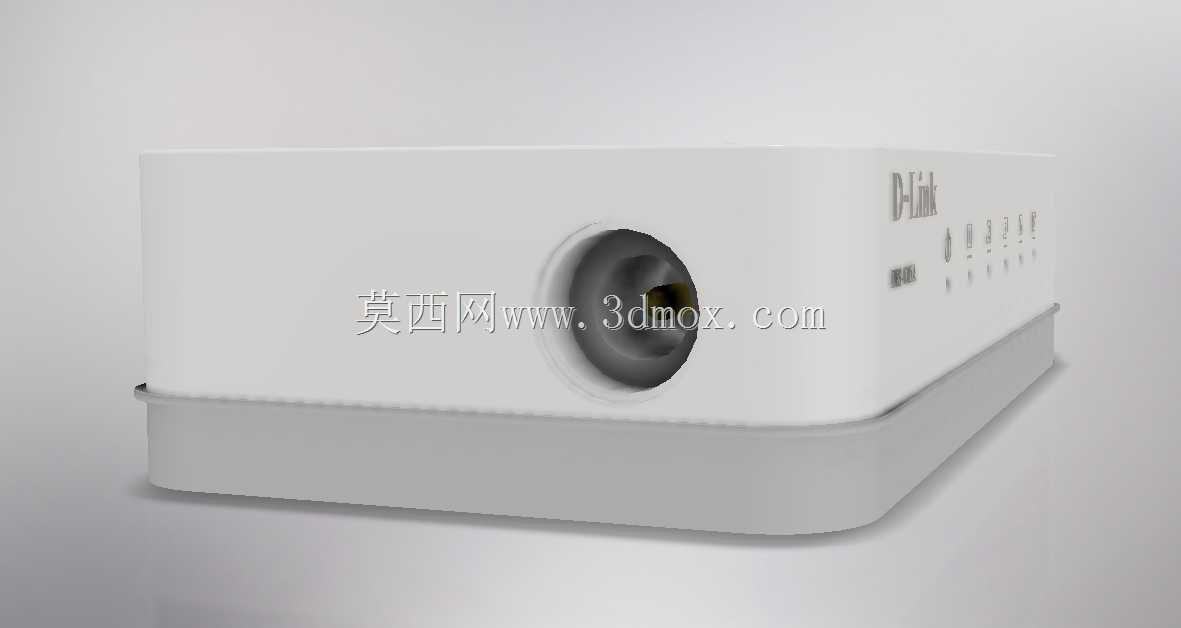

　　机柜层板上，也可以通过自攻螺丝固定在墙面、弱电箱侧壁上，适配不同的安装环境。整机外形尺寸控制在长100mm、宽65mm、高25mm左右，体积小巧，不会占用过多桌面空间，放在显示器下方、弱电箱空余位置都不会显得突兀，电源接口设置在设备侧端，采用常规DC圆孔供电接口，走线时可以顺着设备边缘排布，不会和正面的网线产生缠绕。从结构建模的角度来看，这款设备的壳体曲面过渡均匀，圆角参数统一为R3，所有卡扣、定位柱的尺寸都符合常规塑壳设计的公差要求，端口的开孔位置和RJ45连接器的标准安装尺寸完全匹配，导光柱的安装槽位和指示灯位置对齐，装配后不会出现漏光、灯光偏移的问题。在实际选型应用中，这类百兆桌面交换机不需要复杂的机架安装空间，

　　供电采用常规5V/1A直流电源，功耗极低，长时间运行的发热控制表现优秀，适合点位分散、安装空间有限的接入场景，相比机架式交换机，部署灵活性更高，不需要额外配置机柜托盘，即插即用的特性也降低了现场调试的工作量，对于小型网络的快速搭建非常友好。建模过程中需要重点关注壳体的壁厚均匀性，整体壁厚控制在1.8mm，避免注塑成型时出现缩痕、翘曲等缺陷，卡扣的变形量设计在0.3mm以内，保证多次拆解后卡扣不会断裂，端口开孔的边缘做0.5mm的倒角处理，既提升外观质感，也能在装配时引导连接器顺利对位，提升装配效率。
