梯级式弯通电缆桥架三维结构设计

　　在工业厂区布线、数据中心线缆排布、商业综合体电气施工场景中，线缆的转向敷设一直是布线工程里需要重点考量的环节，常规直段桥架无法适配转角处的线缆走向需求，强行弯折直段桥架不仅会破坏桥架本身的结构强度，还会导致线缆弯曲半径不符合施工规范，长期运行中容易出现线缆外皮磨损、内部线芯受力断裂的隐患，这类弯通梯式桥架就是为解决转角布线需求开发的专用构件。

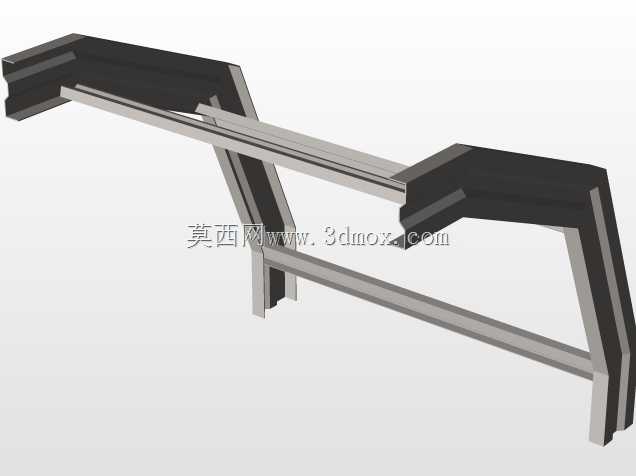

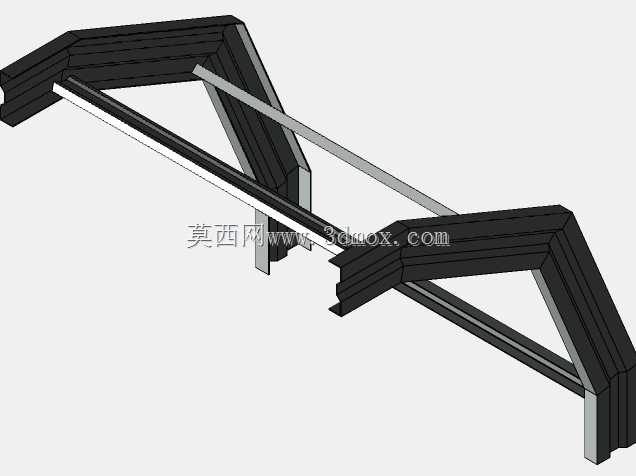

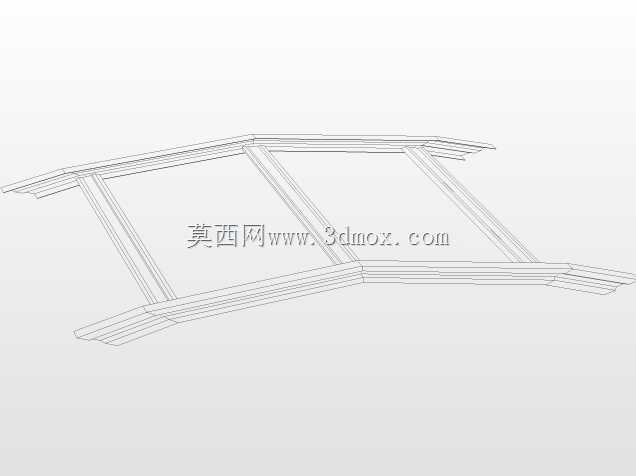

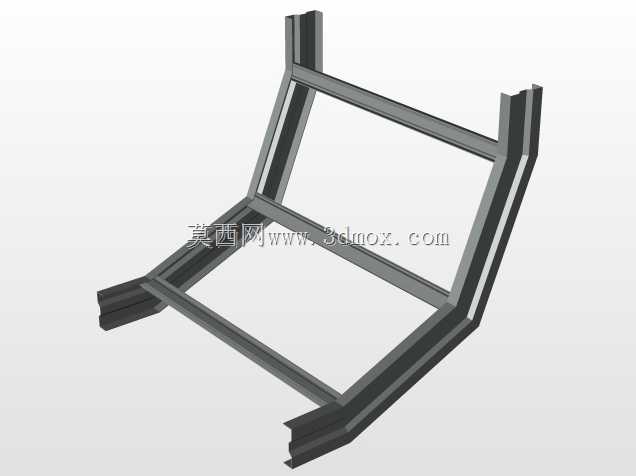

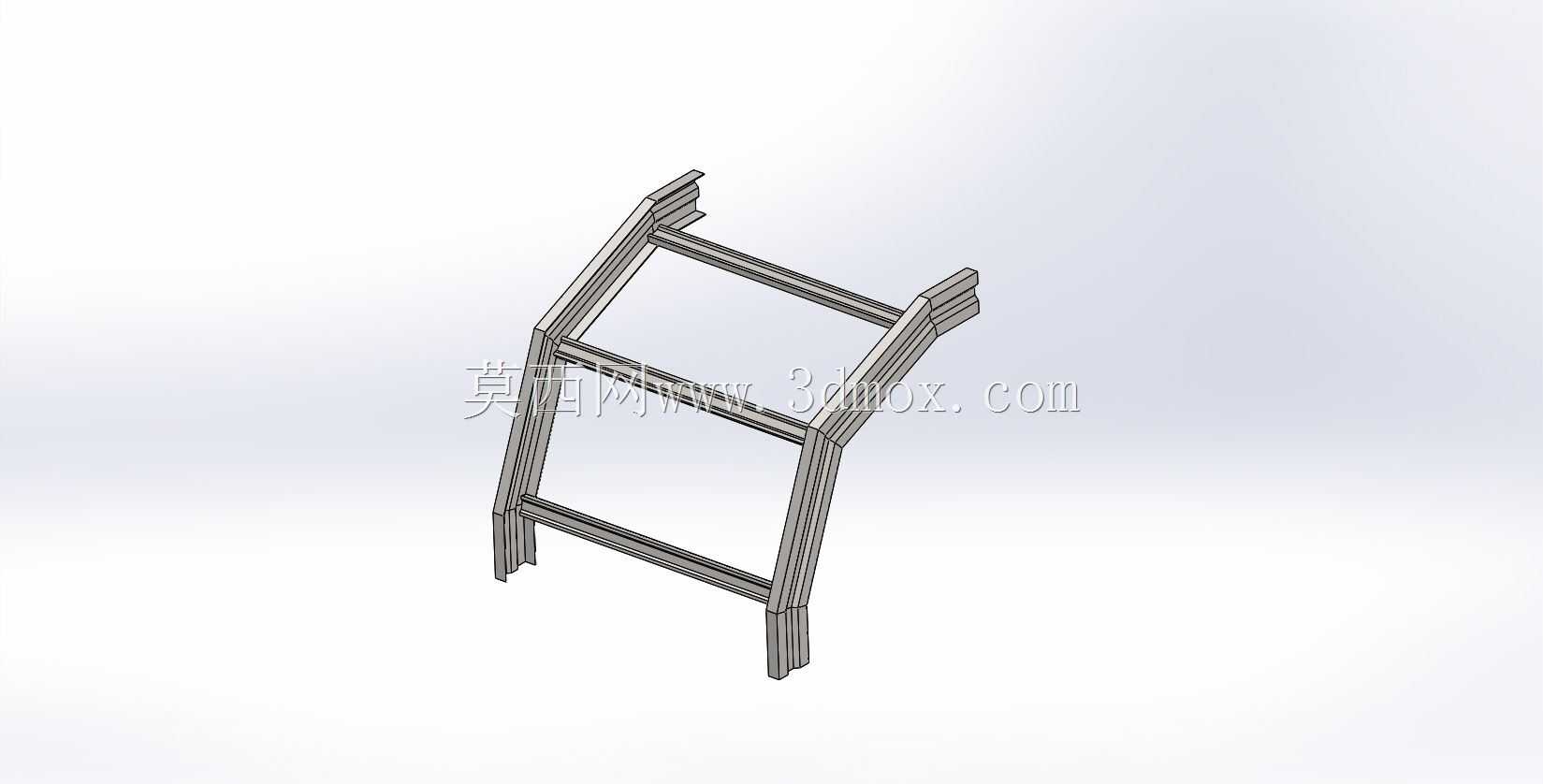

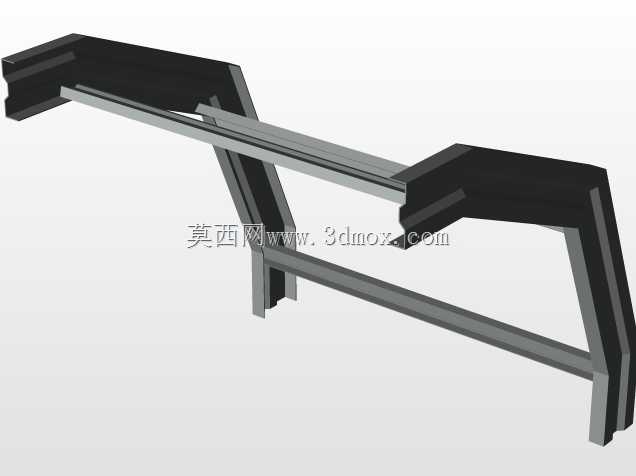

　　从结构设计逻辑来看，这款梯级式弯通桥架采用双侧梯边搭配横档的开放式结构，和槽式桥架相比，开放式梯级结构的散热性能更优，大截面动力电缆运行过程中产生的热量可以直接通过梯档间隙散出，不会在封闭槽体内积热导致线缆载流量下降，同时开放式结构也方便后期运维人员排查线缆故障、新增分支线缆，不需要大面积拆卸桥架盖板。双侧梯边采用折弯成型的型材结构，弯折处做了圆弧过渡处理，既保证了桥架整体的抗扭、抗弯强度，在吊装或者侧壁安装时不会因为线缆自重出现梯边变形，也能避免尖锐棱边划伤施工人员或者线缆外皮。

　　实际选型应用时，首先要确认安装场景的转弯角度，这款弯通构件的转角弧度匹配现场90度垂直或者水平转向的布线需求，安装前需要核对两端直段桥架的接口尺寸，保证梯边的连接孔位完全对齐，连接时采用专用连接板搭配螺栓紧固，接口处的缝隙控制在2mm以内，避免线缆敷设时卡入缝隙。横档的间距设计符合电气施工规范要求，能够稳定托举不同线径的动力电缆、控制电缆、通讯线缆，不会因为横档间距过大导致线缆下垂幅度过大，长期运行中线缆自重拉扯接线端子造成接触不良。

　　从安装边界来看，这款弯通桥架的安装需要预留足够的转弯空间，安装前要结合现场梁柱位置、管道排布走向确定安装高度，吊装时吊杆的间距要根据桥架内敷设线缆的总重量调整，转角位置需要额外增加一组吊杆做加强固定，避免满负载情况下转角处出现下坠变形。和直段桥架拼接完成后，要在桥架两端做可靠的接地连接，保证整个桥架系统的电气连通性，避免漏电时出现安全隐患。

　　设计过程中，梯边的型材厚度选择需要结合应用场景的负载要求，重负载厂区布线场景下选用更厚的板材加工，轻负载的办公区域布线可以适当降低板材厚度控制成本，横档和梯边的连接采用铆接或者焊接工艺，焊接位置需要做打磨除锈后做防腐喷涂处理，在潮湿、腐蚀环境下应用时，还需要在表面做热浸锌或者喷塑处理，提升构件的抗腐蚀能力，延长使用寿命。和普通拼接弯通相比，一体成型的弯通桥架结构整体性更好，安装时不需要现场裁切拼接，能够大幅缩短现场施工的周期，也避免了现场加工带来的防腐层破坏、尺寸偏差等问题。

　　在线缆敷设施工时，要注意不同电压等级的线缆分层排布在横档上，强电电缆和弱电通讯线缆之间要保持足够的安全间距，避免信号干扰，线缆转弯处的弯曲半径要符合对应线缆的规范要求，不能强行挤压线缆贴紧桥架弯角，转弯处可以用扎带将线缆适度固定在横档上，避免后期线缆移位。日常运维过程中，开放式的梯级结构可以直接观察到线缆的外观状态，出现线缆外皮破损、接头过热等问题时可以快速定位处理，不需要逐段拆卸桥架盖板，大幅降低运维的工作量。
