平行连杆式自适应夹持机械爪结构设计

项目分类:工业机器人 发布时间:2022-06-09 ID:646439
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计
  • 平行连杆式自适应夹持机械爪结构设计

  这款夹持机械爪主要面向工业自动化生产线的末端抓取工位设计,可适配多类轻载搬运、上下料、分拣场景,在3C电子零部件转运、小型注塑件取件、实验室样本夹持、轻工产品包装分拣等场景中都能适配使用,作为机械臂的末端执行部件,可直接通过法兰接口安装在多数负载5kg以内的协作机械臂、小型工业机器人腕部,也可搭配直线滑台模组作为固定工位的夹取机构使用。

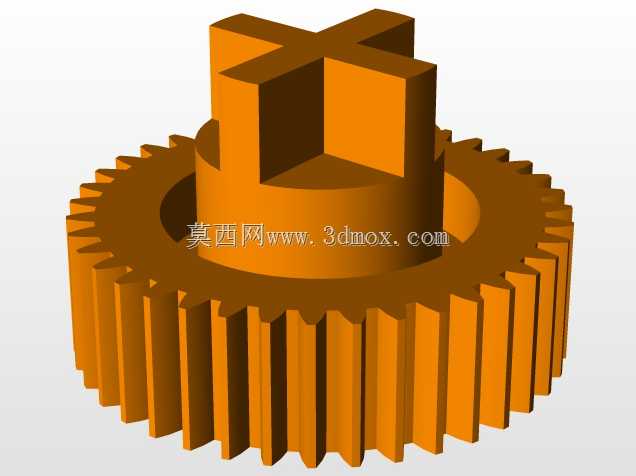

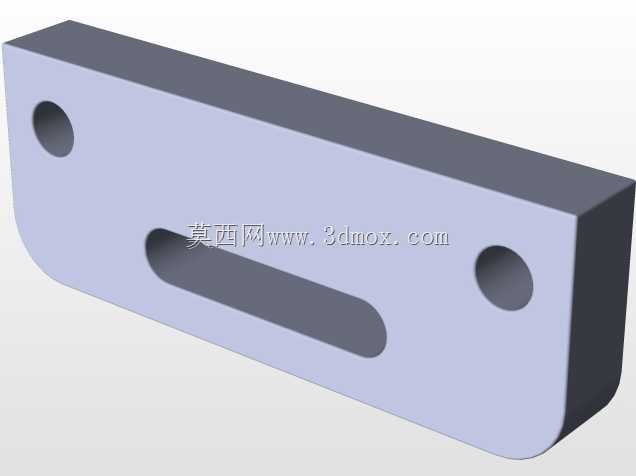

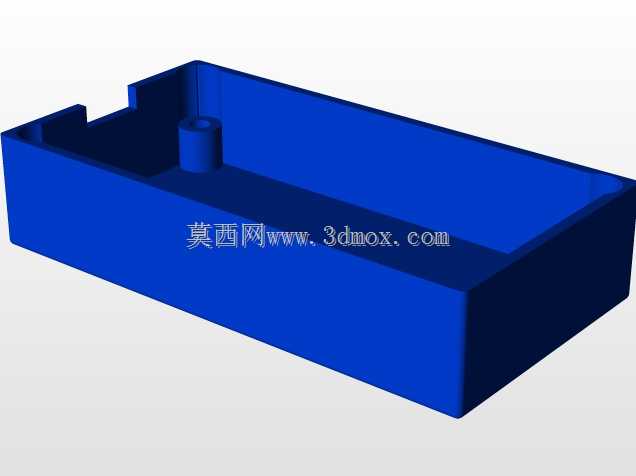

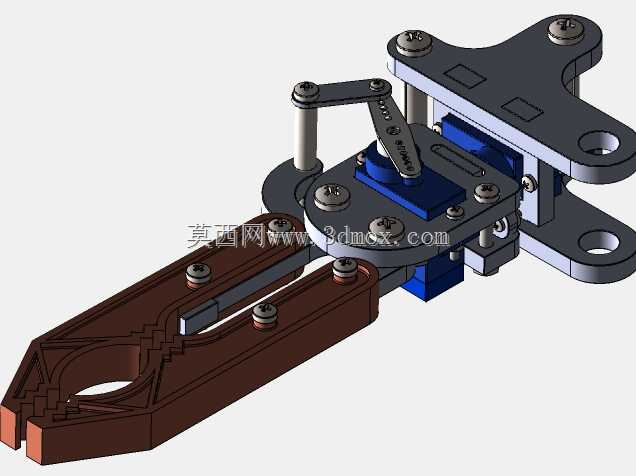

  从结构设计逻辑来看,该夹爪采用平行连杆联动的传动方案,通过多组铰接连杆的运动约束,保证两个夹指在开合过程中始终保持平行姿态,不会出现单轴铰接夹爪常见的夹指偏转、夹持接触面倾斜问题,针对规则方形、柱形工件能获得更大的接触面积,夹持稳定性更强。夹指部分做了内凹的仿形夹持面,表面预留了防滑纹理的安装位,可根据实际抓取工件的材质粘贴橡胶、聚氨酯防滑垫,既可以提升夹持摩擦力,也能避免刚性夹指刮伤工件表面。夹指的开合行程通过中部的调节槽做了可调设计,可根据待抓取工件的尺寸范围调整连杆铰接点的固定位置,适配不同直径范围的工件抓取需求,无需整体更换夹指结构,降低工位切换的改造成本。

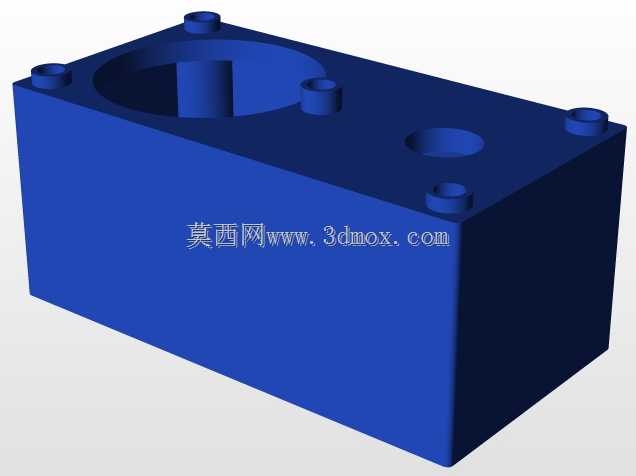

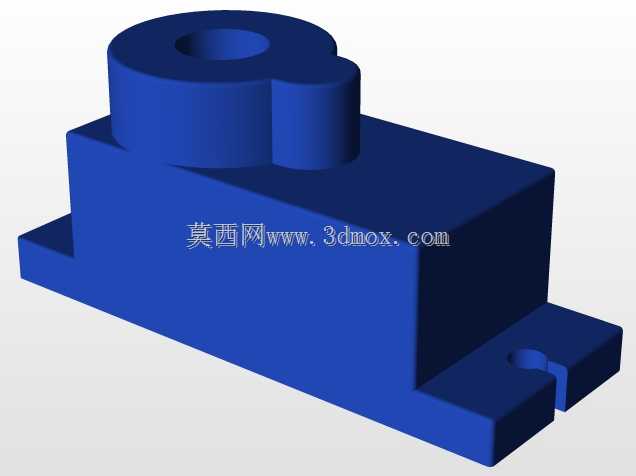

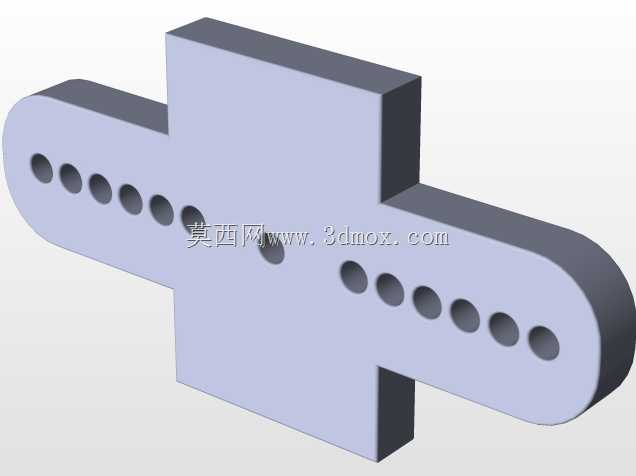

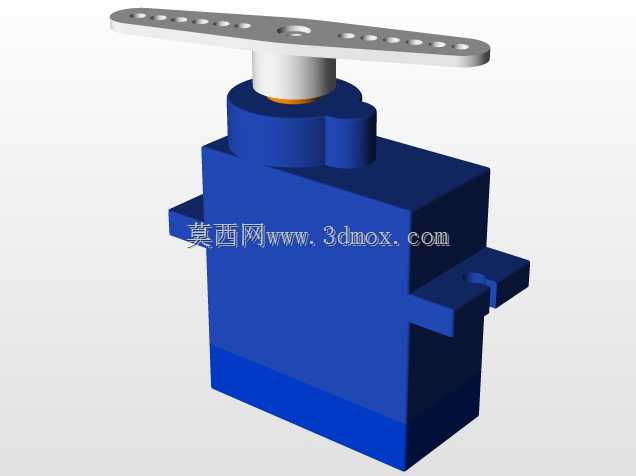

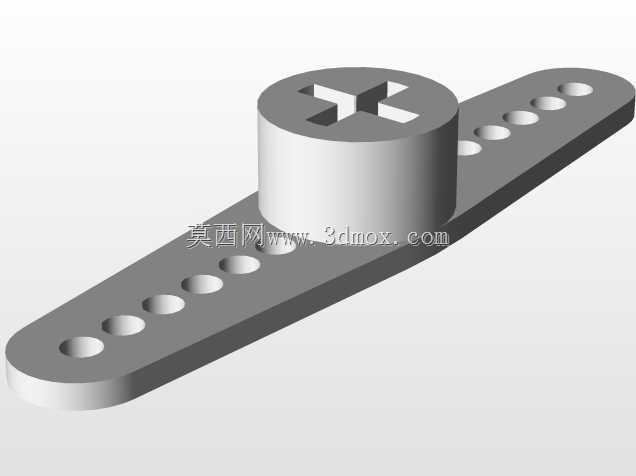

  驱动端预留了标准的舵机、微型气缸安装位,既可以采用旋转舵机驱动中部的主动摆臂,通过连杆传动带动两侧夹指同步开合,也可替换为微型直线气缸直接驱动主动连杆,满足不同驱动方案的选型需求。整体结构的铰接位置全部采用标准紧固件连接,转轴部位预留了衬套安装间隙,可根据使用工况选配铜套、含油轴承或者微型滚动轴承,降低铰接位置的转动磨损,提升长期往复运动的使用寿命。

  安装边界方面,该夹爪的主体安装法兰采用标准孔位设计,法兰面的安装孔距适配多数小型机械臂的末端安装尺寸,整体结构在完全闭合状态下的横向尺寸紧凑,不会在狭窄工位作业时与周边工装、设备产生干涉;夹指完全张开时的开口范围可覆盖常规小型工件的尺寸需求,整体自重控制在轻量范围内,不会过多占用机械臂的负载配额,保证机械臂运动过程中的动态响应性能。

  从功能特性上看,该夹爪具备自适应夹持的特性,当夹持表面存在微小尺寸偏差的工件时,连杆结构的微小浮动量可以自动补偿尺寸误差,保证两侧夹指都能贴合工件表面,不会出现单点接触导致的夹持滑脱问题。夹指的夹持力可通过驱动端的输出参数进行调节,采用舵机驱动时可通过PWM信号调整输出扭矩,采用气缸驱动时可通过调压阀调整供气压力,适配不同硬度、不同重量工件的夹持需求,避免加持力过大夹损易碎工件,或是加持力不足导致工件掉落。

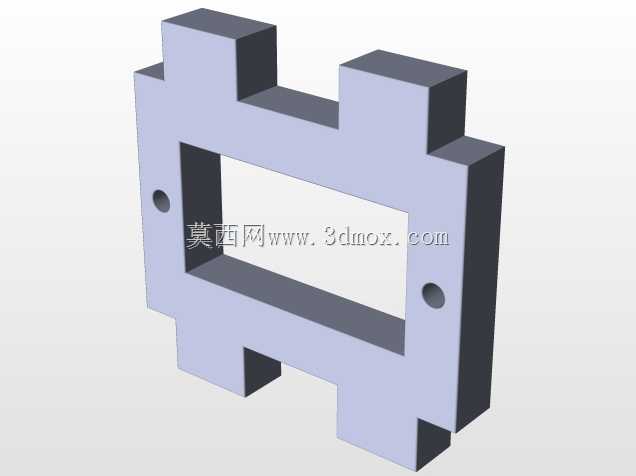

  结构的主体承载部件采用板材叠加的装配方式,各层板材通过定位销与紧固件锁紧,既保证了整体结构的刚性,也降低了加工难度,多数结构件都可采用板材铣削、线切割工艺加工,无需复杂的五轴加工工序,加工成本可控,也方便后期维护时单独更换磨损的零部件。夹爪的走线位置预留了专门的过线空间,驱动部件的线缆可从结构内部的空腔穿过,不会在夹爪开合运动过程中出现线缆剐蹭、拉扯的问题,提升设备运行的可靠性。

  在实际工位应用中,该夹爪可搭配视觉检测系统实现无序工件的分拣抓取,平行夹指的结构特性可以保证抓取工件后姿态稳定,方便后续的装配、码放工序定位;在注塑机取件场景中,该夹爪的紧凑结构可以伸入模具型腔内部夹取成型后的小型塑件,不会与模具结构产生碰撞;在实验室自动化场景中,可更换夹指前端的夹持块,适配试管、载玻片等特殊形状样本的夹持转运需求,拓展性较强。
