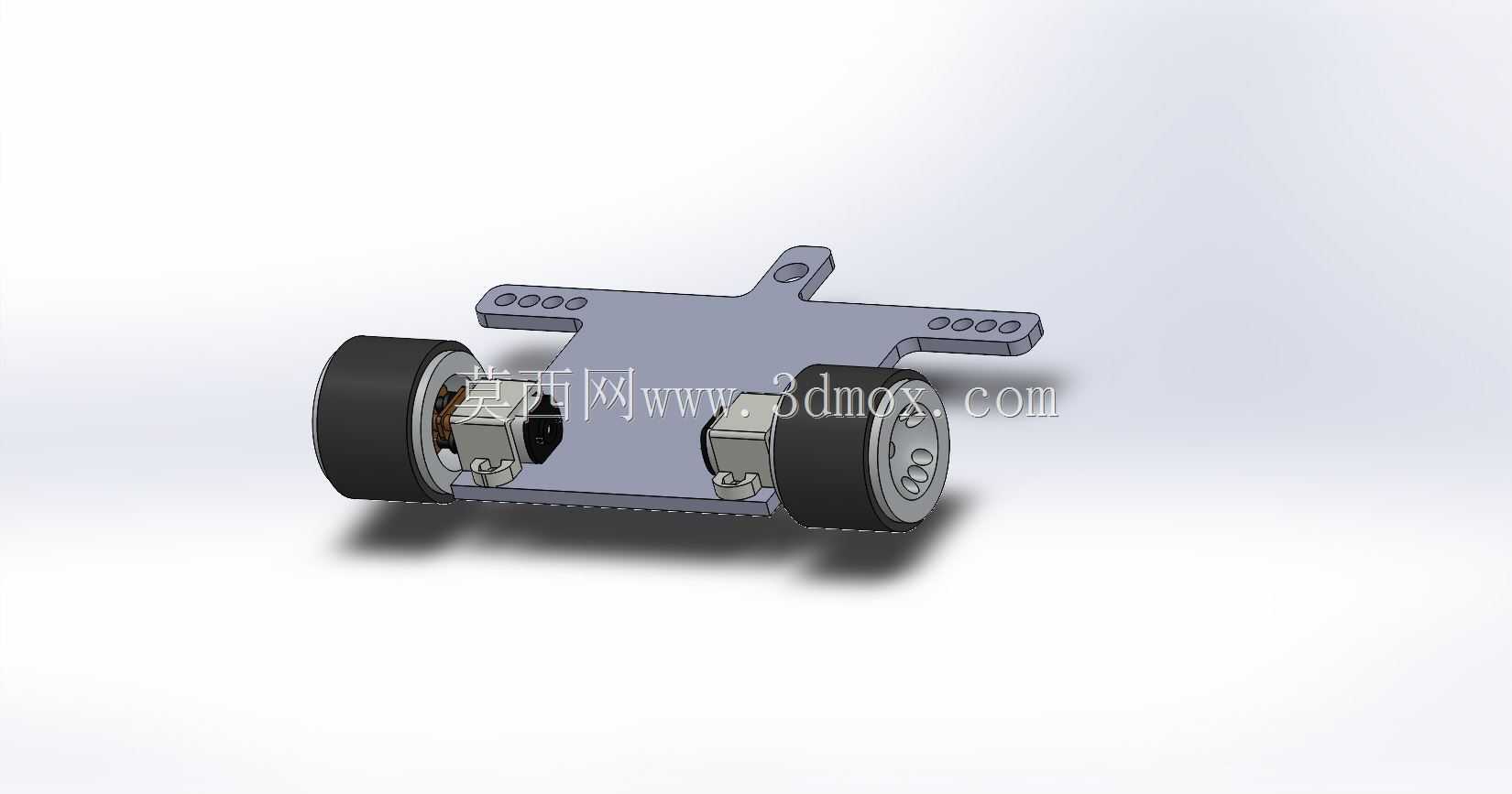

小型双轮差速移动微型机器人底盘结构

　　这款双轮差速式微型移动底盘，核心定位是狭小空间内的巡检、轻载搬运以及教学实验场景的行走执行载体，整体采用上下分层的布局思路，上层安装板预留了多组规则排布的安装孔位，可直接搭载控制板、传感器模组、小型负载或者功能扩展支架，不需要额外做转接件加工，能大幅缩短二次开发的装配周期。从结构设计逻辑来看，底盘主体承载板采用平板式冲压成型结构，材质可选玻纤板或者薄铝板，在保证结构刚性的前提下尽可能压缩整体自重，降低行走过程中的动力损耗。两侧驱动轮直接与减速电机输出轴固连，没有额外的传动链路，既减少了传动间隙带来的控制误差，也压缩了底盘的横向安装尺寸，让整体结构可以适配内径60mm左右的管道内部巡检场景，或是桌面级小型物料的转运工位。

　　驱动轮选用橡胶材质包覆的轮毂，轮面做了细微的防滑纹路处理，在光滑的亚克力桌面、环氧地坪以及轻微粗糙的水泥面上都能提供足够的抓地力，避免差速转向时出现打滑丢步的问题。两个驱动轮对称布置在底盘中部靠后的位置，前端虽然没有设置额外的万向从动轮，但依靠承载板前端的弧形下探结构，在越障高度不超过3mm的场景下可以顺利通过，不会出现卡滞。安装边界方面，上层安装板的孔位按照标准的电子模组安装间距做了排布，孔距兼容常见的单片机控制板、红外避障传感器、超声波测距模组的安装尺寸，用户不需要重新打孔就能完成功能件的固定。电机安装位采用嵌入式卡槽设计，电机装入卡槽后通过侧面的顶丝锁紧，既可以保证电机轴与轮面的垂直度，避免轮子转动时出现偏摆，

　　也能在需要维护更换电机时快速拆装，不需要拆解整个底盘结构。从实际应用的角度出发，这类微型底盘常被用于高校机器人教学实验中的基础行走平台，学生可以在这个基础结构上加装机械臂、视觉传感器或者抓取机构，完成各类小型作业任务；也可以经过密封处理后，用于通风管道内部的积尘检测、线路巡检场景，依靠小巧的体型进入人工无法抵达的狭小空间完成作业。设计过程中特意将重心控制在两个驱动轮轴线的正上方偏前位置，保证静止状态下底盘不会出现后倾，行走加速时也不会因为重心靠后出现抬头的问题，差速转向的转弯半径可以做到零，也就是原地旋转，在狭窄的通道内也能灵活调整行进方向。承载板的尾部预留了两个带孔的延伸支耳，既可以用来安装电池仓固定扎带，

　　也能作为拖线的过线固定位，避免外接线路在行走过程中被轮组卷入。轮组与承载板之间预留了2mm左右的间隙，即使轮子在负载状态下出现轻微的形变，也不会和承载板发生摩擦干涉。整体结构没有复杂的曲面造型，所有的板件都可以通过激光切割或者冲压工艺快速加工，零部件的通用化程度很高，驱动轮、减速电机都是市面上的标准通用件，后期维护更换的成本极低，不需要定制特殊规格的配件。在结构强度校核阶段，按照单层承载200g负载的标准做了模拟验证，承载板在满载状态下的形变量不超过0.1mm，不会影响上层传感器的安装精度，也不会出现板件弯曲触碰轮面的问题。走线槽位沿着承载板的侧边做了隐性的预留，控制线路可以沿着板边布置，不会在底盘上方杂乱堆积，也避免了线路遮挡上层传感器的探测范围。
