剪叉式手动升降调节支撑工作台结构

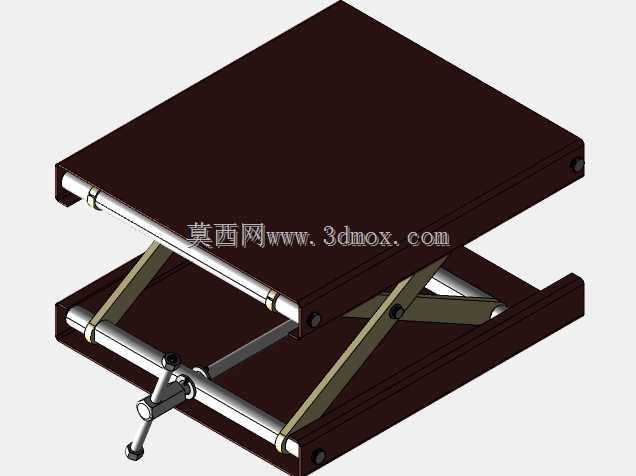

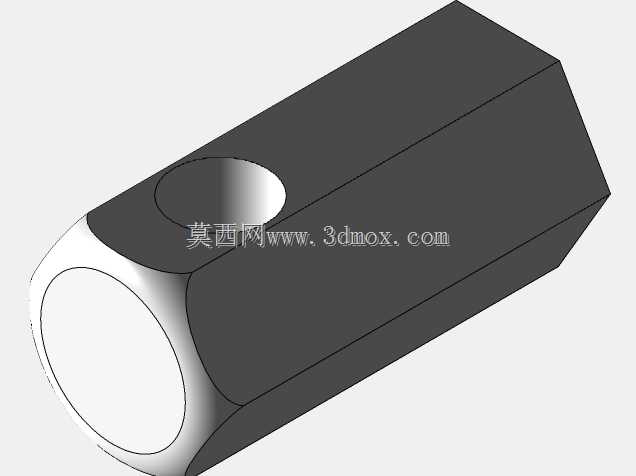

　　这款剪叉式手动升降支撑结构，在实验室小型仪器调平、轻型工装工位高度适配、电子装配线物料托举等场景中有着极高的使用频次，很多一线结构工程师在做非标工位设计时，都会优先参考这类成熟的剪叉受力结构做衍生设计。从实际使用逻辑来看，该结构依靠中部铰接的交叉剪臂完成力的传导与行程转换，转动侧的剪臂端点分别与上下平台做铰接固定，滑动侧的剪臂端点嵌入上下平台的导向滑槽内，在摇动手柄带动横向丝杆转动时，两个与丝杆配合的滑动铰座会沿丝杆轴向同步对向移动，带动剪臂的开合角度变化，最终实现上平台的垂直升降动作，整套传动没有复杂的连杆组，受力传递路径直接，日常维护仅需定期给滑槽和铰接销轴加注润滑脂即可，故障率远低于多连杆升降结构。

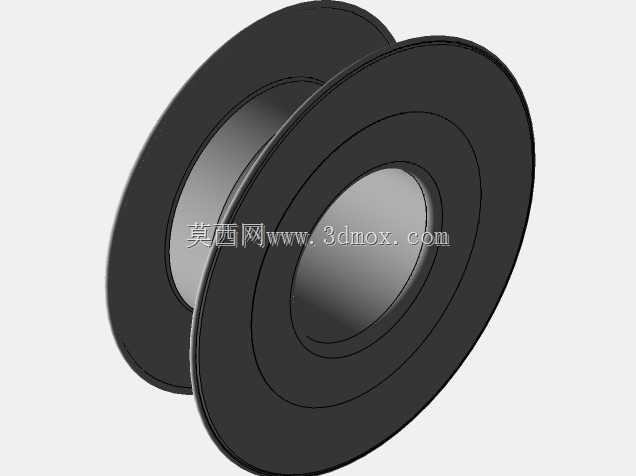

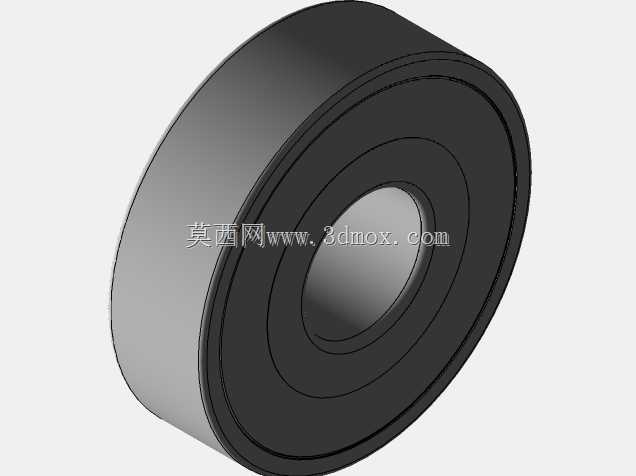

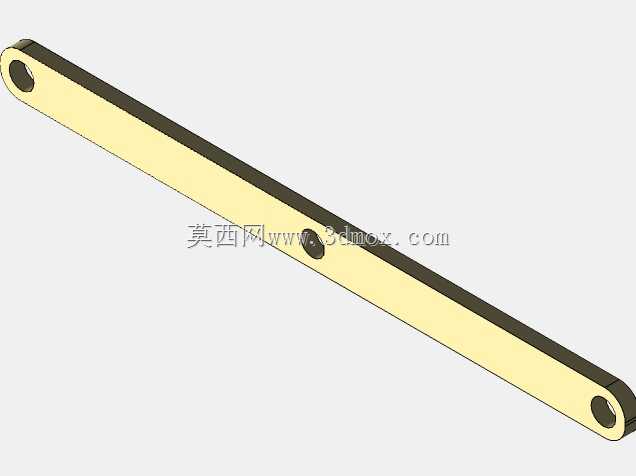

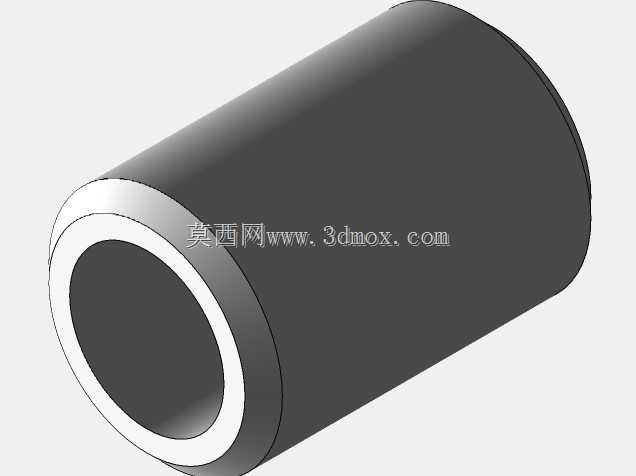

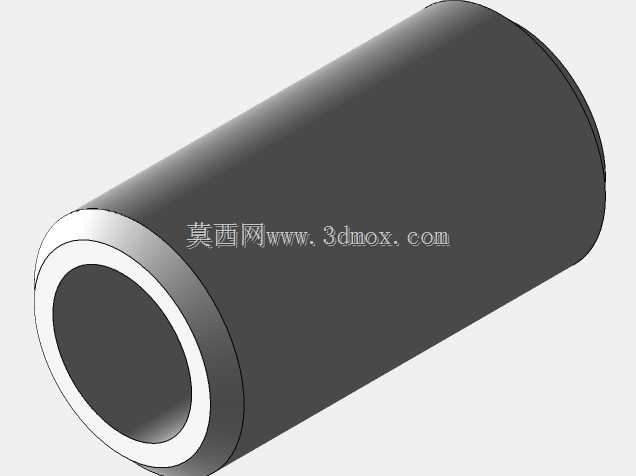

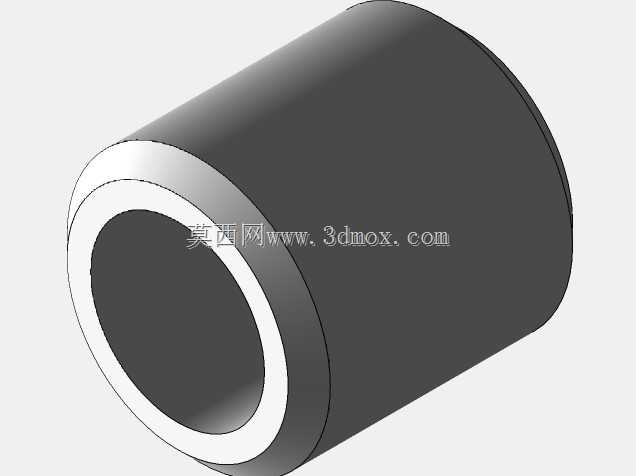

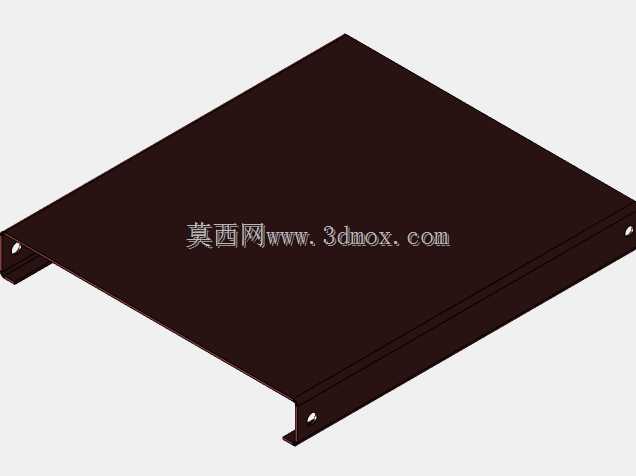

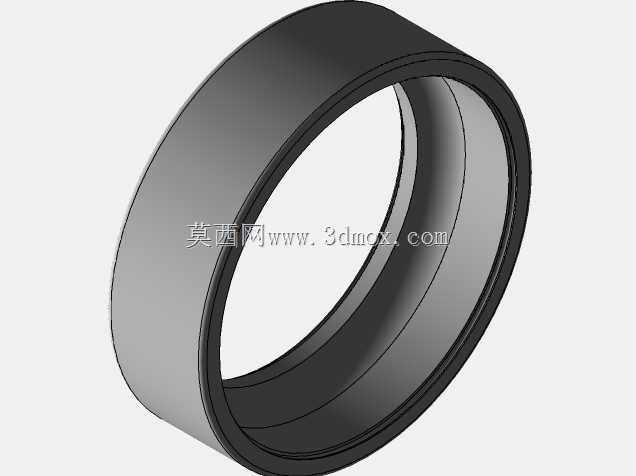

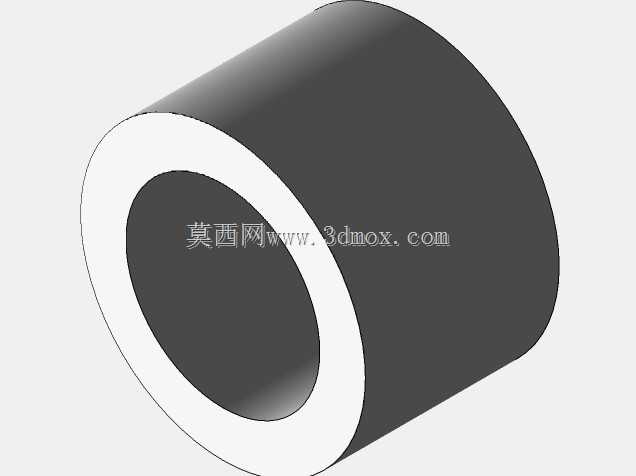

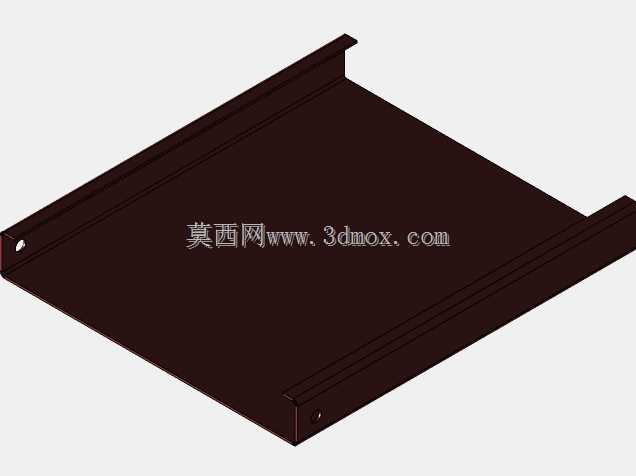

　　设计阶段首先要明确的是安装边界，上下两层基础平台采用等尺寸的矩形板式结构，平台边缘做了小圆角处理避免尖锐棱角划伤操作人员，下层平台作为整个结构的安装基准，底部预留了足够的平整安装面，可以直接通过螺栓固定在桌面、设备机架或者移动底座上，不需要额外做转接支架；上层平台作为承载面，表面做了平整处理，可根据实际使用需求加装防滑垫、工装夹具定位孔或者物料挡边，不会因为平台本身的结构凸起影响后续附件安装。剪臂部分采用等长的成对金属臂板设计，每侧剪臂的铰接点都做了同轴度公差约束，避免升降过程中出现卡滞、平台偏斜的问题，铰接位置采用销轴加轴套的配合形式，轴套选用耐磨铜材质，长期反复升降也不会出现铰接孔磨损变大导致的晃动间隙，保证升降过程的平稳性。

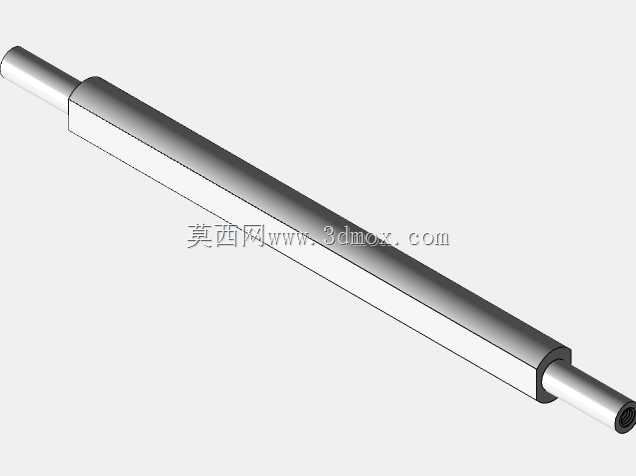

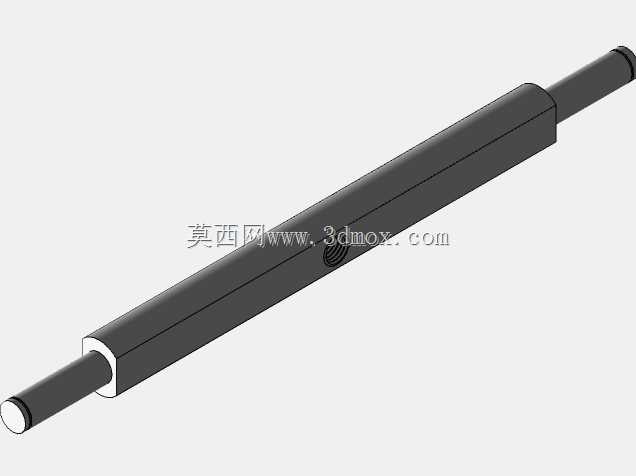

　　横向布置的传动丝杆采用梯形螺纹设计，本身具备自锁特性，当停止摇动手柄后，不需要额外加装锁止机构，平台就可以稳定停在当前行程内的任意高度，不会因为承载载荷出现自行下滑的问题，这一点在需要长时间固定高度的作业场景中非常实用，省去了额外锁止结构的设计成本和操作步骤。从尺寸适配的角度来说，该结构的闭合高度较低，在完全收拢状态下可以放入高度空间有限的工位夹层中，最大升起高度可以覆盖常规手工操作的舒适高度区间，完全能够满足轻型载荷下的高度调节需求，不会出现行程不足或者收拢后占用空间过大的问题。在做衍生设计时，工程师可以根据实际承载需求调整臂板的厚度、丝杆的直径以及平台的板材厚度，也可以将手动摇柄替换成伺服电机驱动，实现电动控制升降，

　　适配自动化生产线的自动调位需求；如果需要在洁净环境中使用，还可以在剪臂外侧加装防尘折布，避免润滑脂外露污染作业环境，也能防止外部粉尘进入铰接和滑槽部位延长维护周期。很多刚接触结构设计的工程师容易忽略剪叉结构的受力死点问题，这款结构在设计时就预留了足够的开合角度余量，在最高升起位置时剪臂不会到达垂直死点，避免出现升降到最高位后无法正常收拢的问题，同时在滑槽的两端设置了硬限位块，防止滑动铰座脱出滑槽造成结构失效，这些细节设计都是经过实际使用验证的成熟方案，能够直接借鉴到同类升降结构的设计中。在实际选型参考时，需要注意该结构的承载能力与剪臂长度、丝杆公称直径直接相关，当需要承载更大重量时，不能单纯加大平台尺寸，要同步核算剪臂的抗弯强度和丝杆的轴向载荷，避免出现结构变形或者丝杆弯曲的问题；如果用于有防腐蚀要求的场景，可以将碳钢材质的零部件替换成不锈钢材质，铰接轴套换成聚四氟乙烯材质，不需要加注润滑脂也能正常动作，适配化工、食品加工等特殊场景的使用要求。
