125HP卧式工业三相异步电动机结构

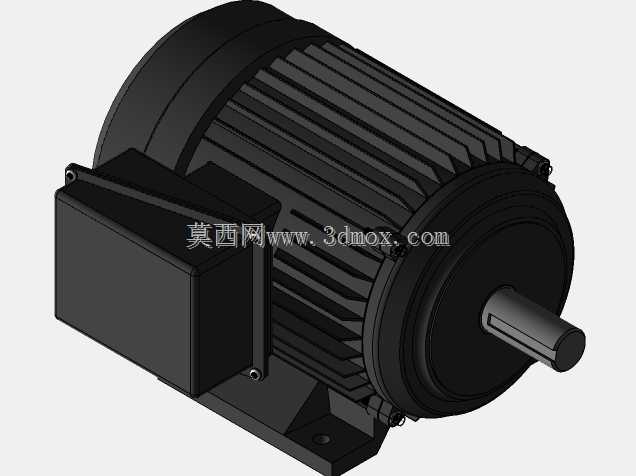

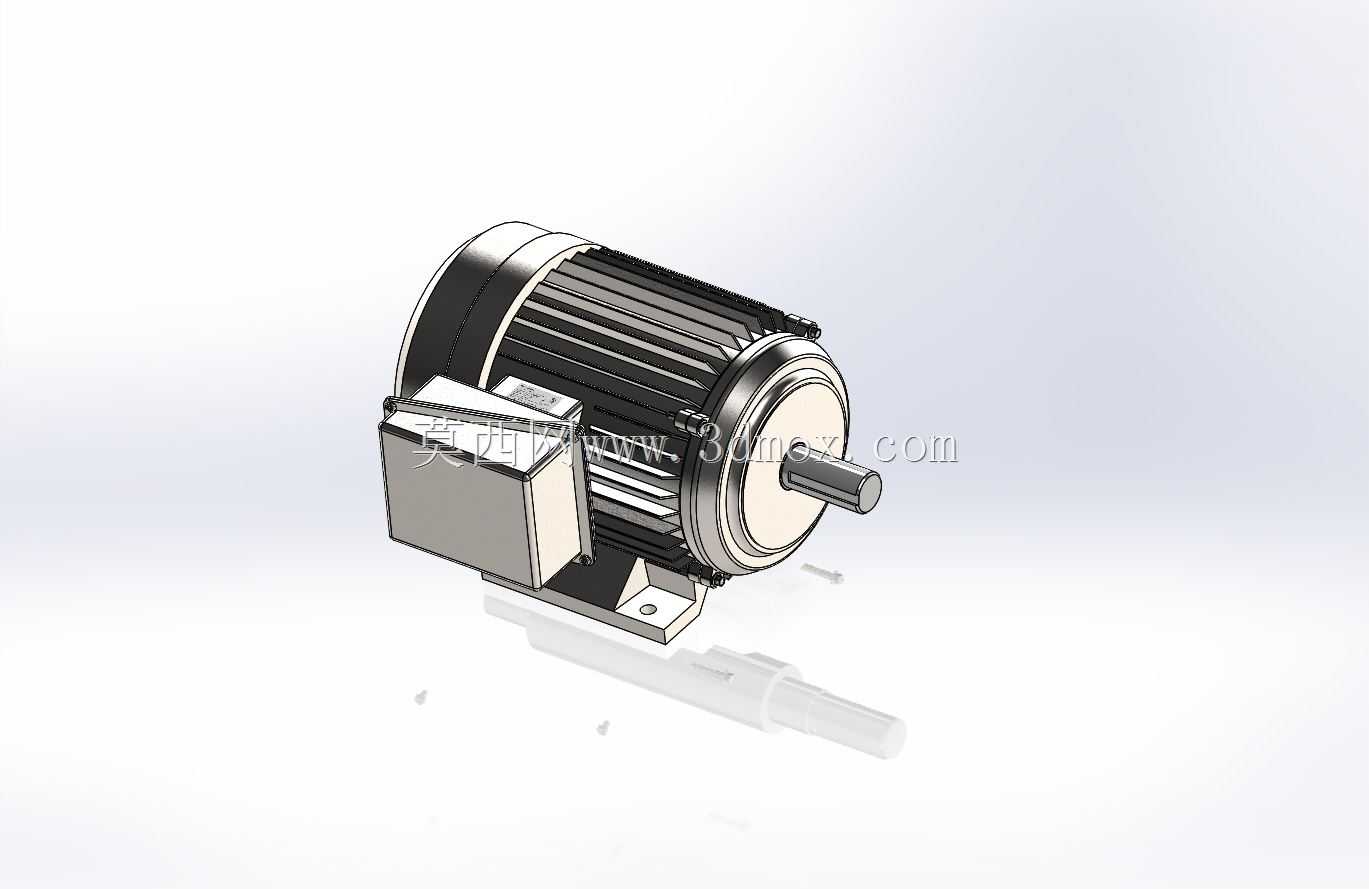

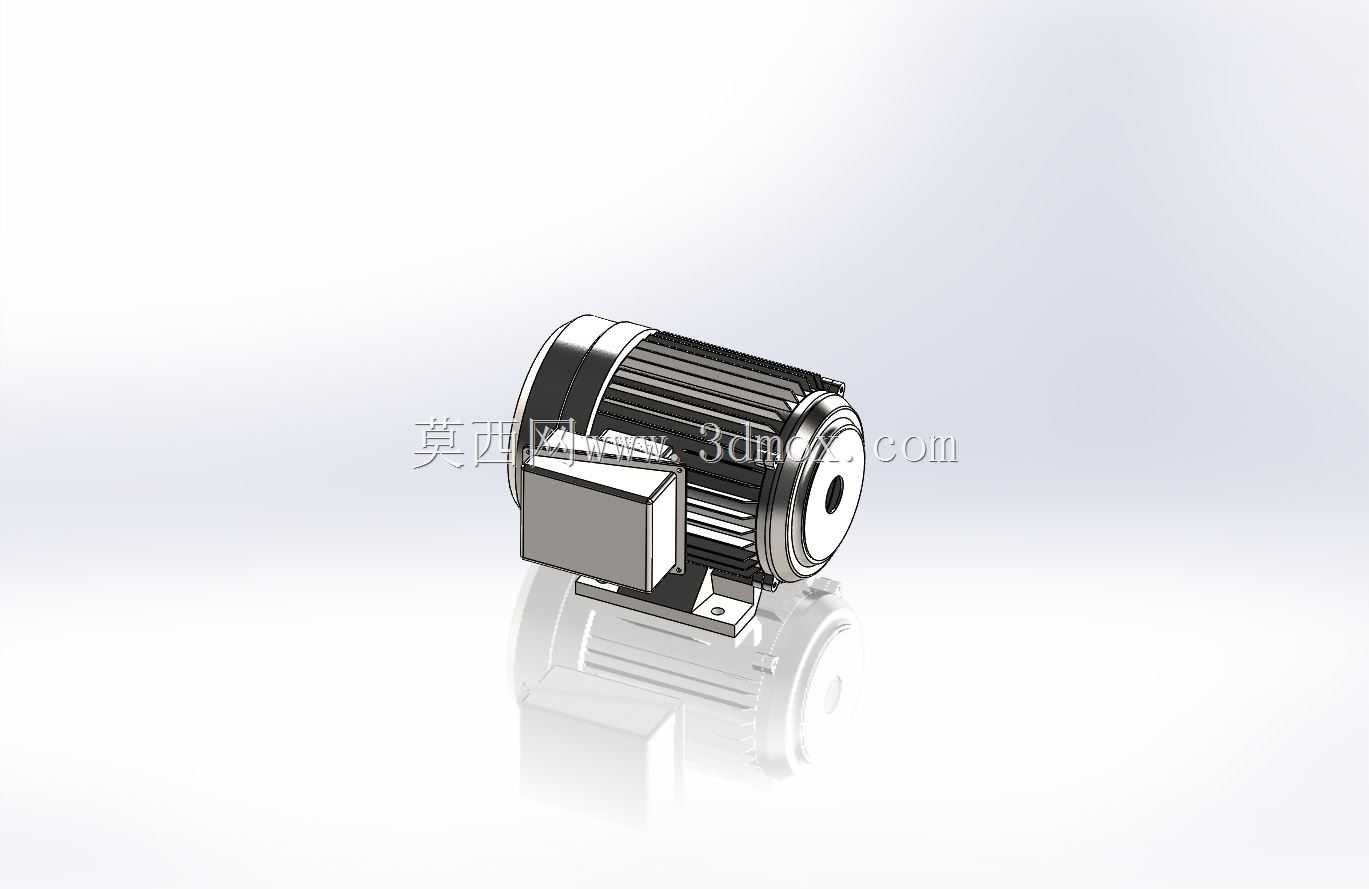

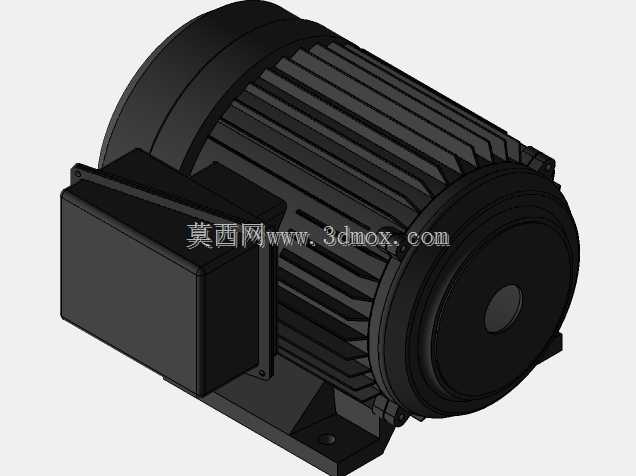

　　这款125HP功率等级的电动机，核心适配重载工业传动场景，在矿山输送线、大型风机配套、中型水泵机组、建材生产设备的动力端都能见到同规格产品的应用，其90kW的额定输出功率匹配50Hz工频供电场景，能够在常规工业电网环境下直接启动或搭配软启动柜投入运行，无需额外配置特殊变频供电回路即可满足多数恒转速负载的动力需求。从结构设计来看，整机采用卧式底脚安装形式，安装脚的开孔位置、中心高尺寸完全遵循通用工业电机的安装规范，能够直接替换同机座号的老旧同功率电机，不需要对原有设备的安装基座做二次加工改造，机座表面的散热筋采用轴向平行排布结构，配合后端自带的散热风叶与风罩，能够在电机持续满载运行时将机壳温升控制在绝缘等级允许的范围内，

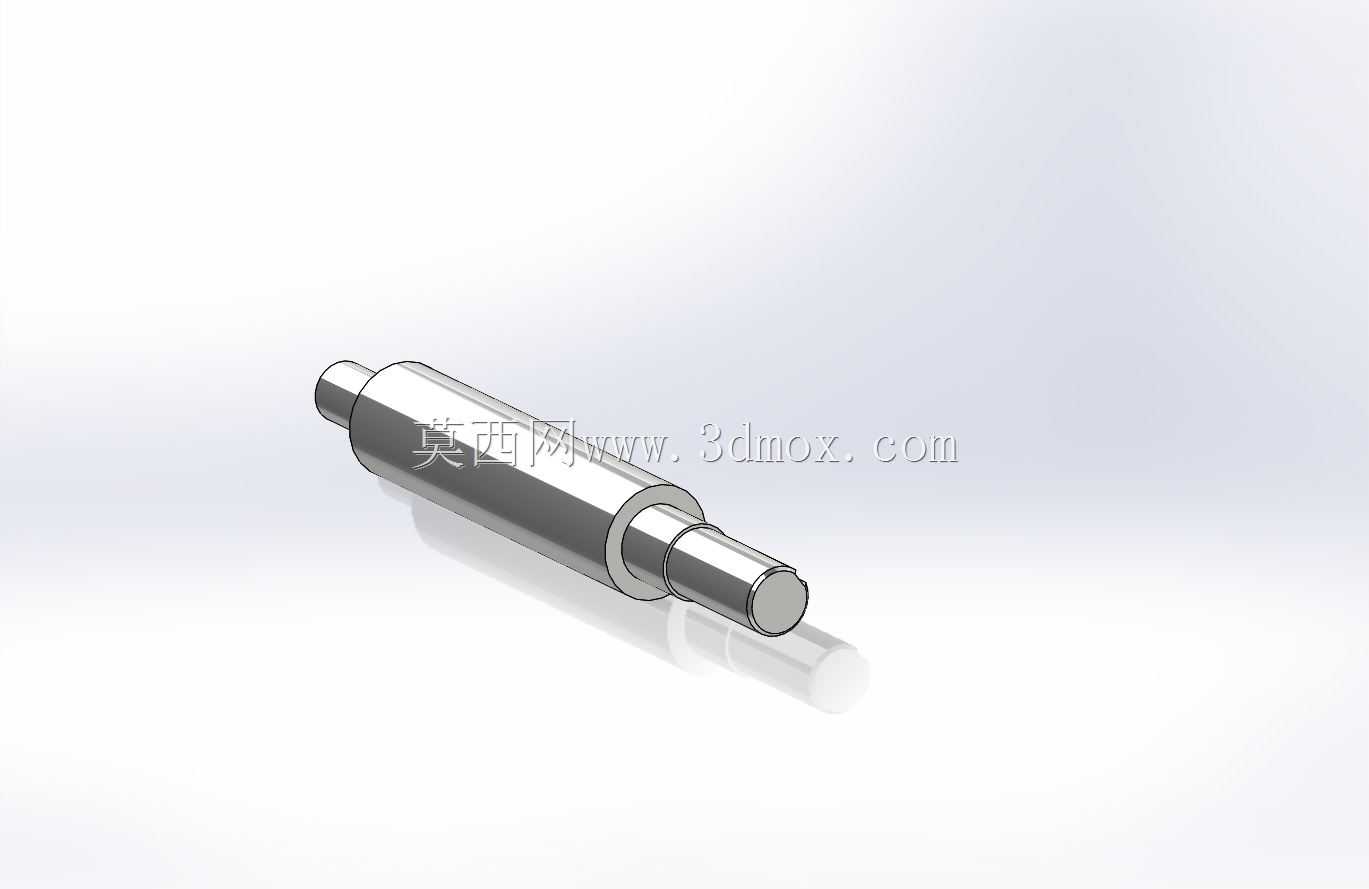

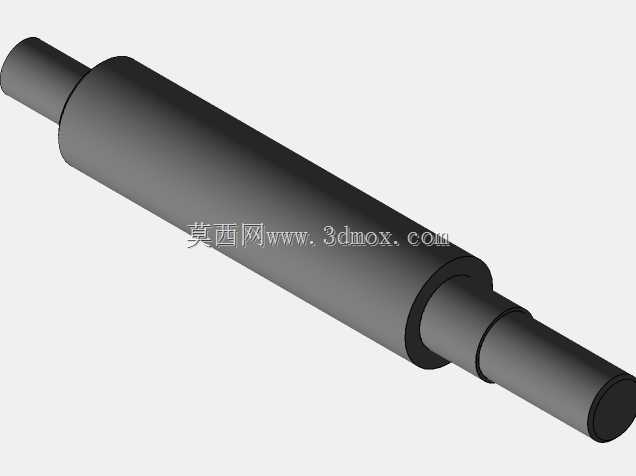

　　避免绕组因过热出现绝缘老化加速的问题。接线盒设置在机座侧上方位置，预留了足够的线缆弯曲空间，三相进线的接线端子排采用绝缘基座固定，能够适配不同线径的动力电缆接入，接线盒盖的密封结构可以阻挡车间内的粉尘、飞溅水汽进入盒体内部，满足一般工业厂房的防护等级要求。输出轴采用标准圆柱形轴伸，带标准键槽，能够通过联轴器、皮带轮等传动件与负载端连接，轴伸端的轴承采用重载深沟球轴承配置，能够承受径向与一定程度的轴向载荷，适配皮带传动、直联传动等多种连接方式，非轴伸端的轴承同样预留了润滑脂加注通道，方便设备长期运行后的维护保养操作。建模过程中完全还原了实体电机的结构比例，机座的散热筋厚度、端盖的止口配合尺寸、

　　安装脚的开孔间距都按照实际产品的测绘尺寸搭建，风罩的通风孔排布、接线盒的外部轮廓、吊环的安装位置都做了等比例还原，没有做结构上的简化省略，能够直接用于设备整体装配的干涉检查、安装布局模拟，也可以作为教学演示中电机结构认知的三维素材。在实际设备选型配套时，这款电机的安装边界需要预留足够的维护空间，尤其是接线盒侧与风罩后端，要留出线缆接线、散热通风以及后期轴承维护的操作空间，底脚安装时需要配置对应的减震垫，减少电机运行时的振动传递到设备机架上，轴伸端与负载连接时要保证同轴度误差在允许范围内，避免额外的径向力损坏轴承与轴封。整机的外壳采用铸铁材质的设计思路，建模时也体现了铸件的壁厚均匀性，所有的转角位置都做了铸造圆角处理，符合实际铸件的生产工艺要求，没有出现尖锐直角、壁厚突变等不符合加工工艺的结构，端盖与机座的连接螺栓位置、数量都和实体产品一致，能够直观看到整机的装配关系。
