工业包装用水泥袋三维结构设计

　　在建材生产、工程施工、物料转运的全链路场景中，水泥袋是承担粉状建材封装、存储、运输功能的核心柔性包装载体，其结构设计合理性直接影响物料损耗率、运输堆叠稳定性、现场作业效率。不同于常规民用软包装，工业用水泥袋需要兼顾灌装时的进料顺畅度、码垛时的承压能力、搬运时的抗撕裂性能，以及户外临时堆放时的基础防潮表现，三维建模阶段需要针对这些实际工况做针对性的结构还原。

　　从实际使用场景出发，水泥袋的核心功能是完成50kg标准规格粉状水泥的密封封装，适配自动灌装生产线的出料口尺寸，满足公路、铁路多式联运的堆叠要求，常规堆码高度不超过10层时袋体不能出现鼓包开裂、边角漏料的问题。建模时首先要还原袋体填充后的饱满形态，未填充的空袋为扁平覆膜编织结构，灌装水泥后受粉体物料的静压力作用，袋体呈现边角圆润的类长方体形态，顶面与底面受物料挤压形成微弧面，侧边折边位置保留编织袋热压合后的棱线过渡，避免完全直角的生硬结构，更贴近实际填充后的真实状态。

　　设计思路上，首先确定袋体的基础尺寸边界，常规工业水泥袋的有效填充尺寸为长780mm、宽500mm、填充后厚度约120mm，建模时需要预留灌装口的折边密封余量，袋体两端的热压合封边宽度控制在15-20mm，封边位置做轻微的压合纹理处理，还原实际生产中热封工艺留下的结构特征。袋体主体采用等厚薄壁结构建模，壁厚参考实际覆膜编织袋的厚度设置为0.12mm，同时考虑到填充后物料对袋壁的支撑作用，在袋体表面做细微的张力形变处理，避免完全平整的塑料感，更贴近编织袋受粉体支撑后的微张紧表面状态。

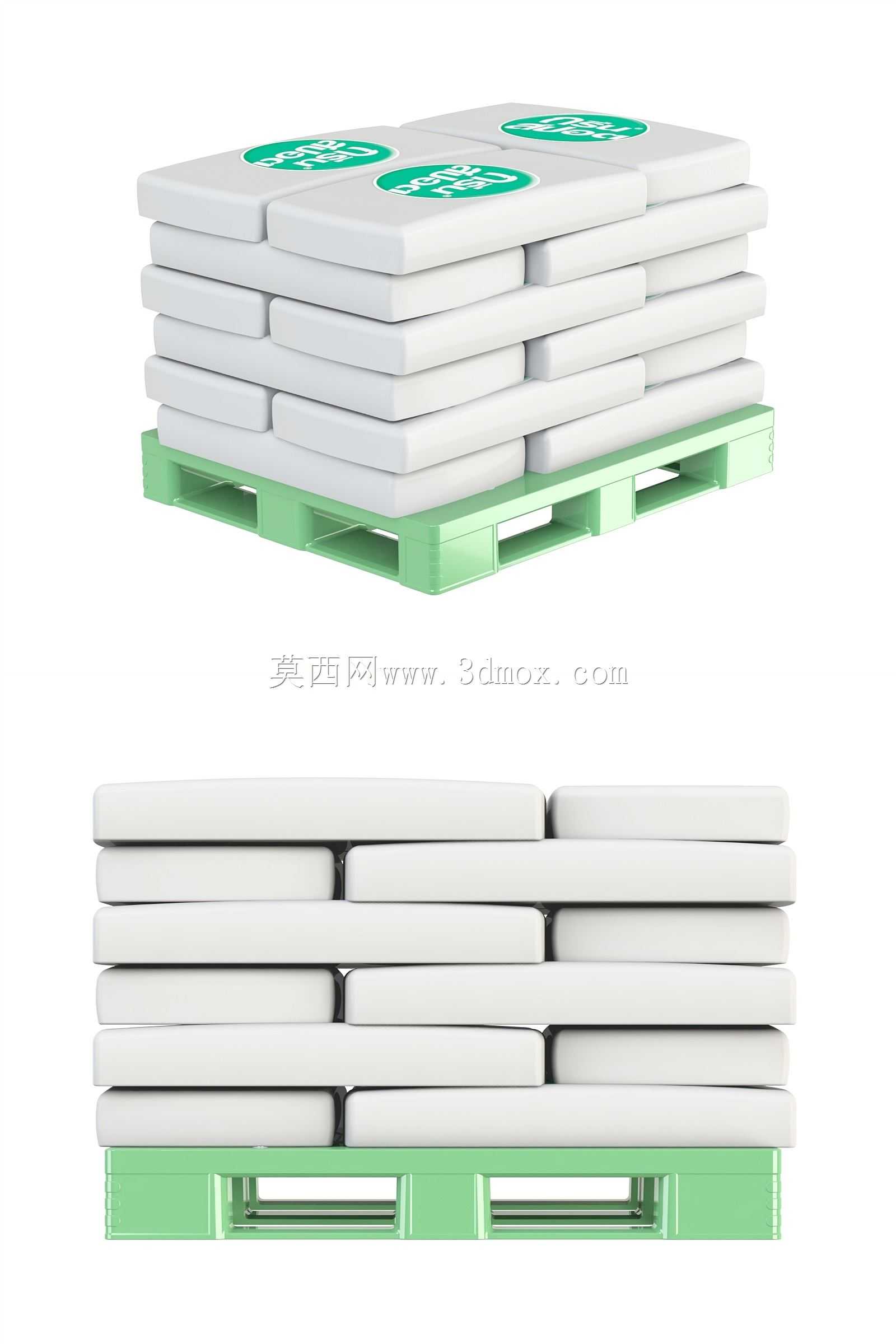

　　针对码垛工况的结构适配，建模时特意将袋体的上下表面做0.5°的微小斜度处理，堆叠时上层袋体可以和下层袋体的顶面形成更好的贴合，减少码垛时的滑移风险；袋体的四个边角做R15mm的圆角过渡，避免尖角位置在搬运、堆叠过程中出现应力集中导致的编织层撕裂。在实际工程应用中，水泥袋的侧边折边结构是提升袋体整体强度的关键，建模时还原了M型折边的内部结构，空袋时折边向内收拢，填充后折边展开撑平，这一结构可以在不增加袋体材料用量的前提下，提升袋体30%以上的容积利用率，同时增强侧边的抗拉伸能力。

　　从安装与适配边界来看，该模型可以直接对接自动灌装生产线的工位仿真，验证灌装口与袋口的对位精度，也可以用于仓储码垛场景的物流仿真，模拟不同堆码高度下的袋体形变、堆垛稳定性；在结构教学场景中，该模型可以作为柔性包装结构的典型案例，讲解薄壁软包装在填充后的形态变化规律、应力分布特点。建模过程中没有添加多余的装饰性结构，所有结构特征都对应实际生产中的工艺要求：比如袋体表面没有做额外的印刷纹理预留，方便后续根据不同品牌的印刷需求做贴图替换；封边位置的结构做了通用化处理，既可以适配覆膜编织袋的热封工艺，也可以适配纸塑复合袋的缝底工艺，只需要调整封边位置的细节参数即可完成不同材质袋型的切换。

　　在现场施工场景中，水泥袋的搬运通常依赖人工或者小型叉车，模型还原的填充后形态可以用于搬运作业的人机工程仿真，验证人工搬运时的握持位置、施力角度，优化袋体的握持区域设计，减少搬运过程中的腰部损伤风险；同时也可以用于破袋作业的仿真，模拟刀具切割袋体时的开口位置、水泥流出的轨迹，为自动破袋设备的结构设计提供参考。不同于硬质容器的建模，柔性水泥袋的建模核心是平衡形态真实感与结构参数的准确性，既不能过度追求软质褶皱的视觉效果忽略实际工业尺寸标准，也不能完全按照刚性长方体建模脱离实际使用状态，需要在标准尺寸框架下，还原粉体填充带来的自然形变，让模型可以同时满足结构展示、工况仿真、工艺验证多场景的使用需求。
