立式法兰安装驱动用电动机三维结构

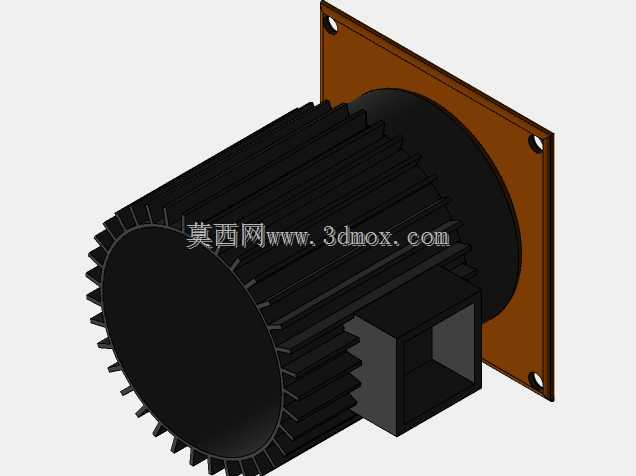

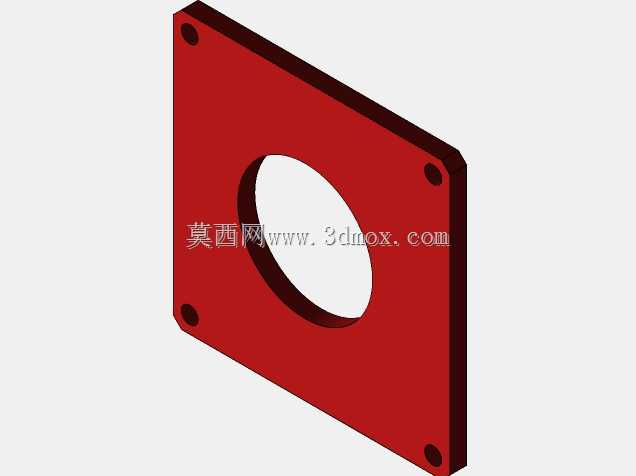

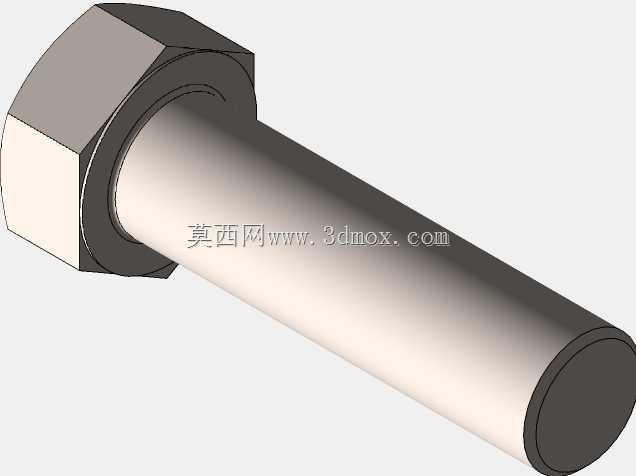

　　这款立式安装的电动机结构，在常规工业传动场景里适配性极强，不管是小型输送线的辊筒驱动、自动化专机的主轴动力输入，还是配套减速机作为低速大扭矩输出的动力源，都能匹配对应的安装需求。从结构设计来看，采用B5法兰安装形式，端盖侧的方形安装法兰预留了四个通孔安装位，配套的双头螺柱结构可以直接穿过设备安装面板，通过螺母锁紧实现电机的固定，这种安装形式不需要额外制作电机安装支座，能大幅缩减设备的整体安装空间，尤其适合安装面紧凑、对电机轴向伸出长度有严格限制的设备布局场景。电机本体的散热结构采用轴向直肋散热筋设计，筋条沿电机壳体轴向均匀排布，在电机运行过程中，转子自带的风叶转动形成的轴向气流可以顺着散热筋槽快速带走壳体热量，

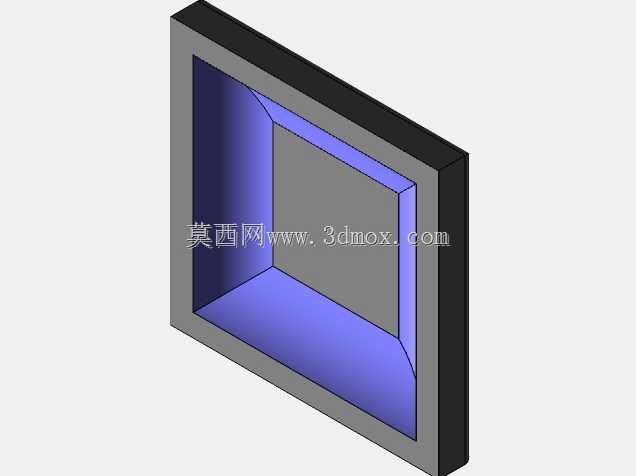

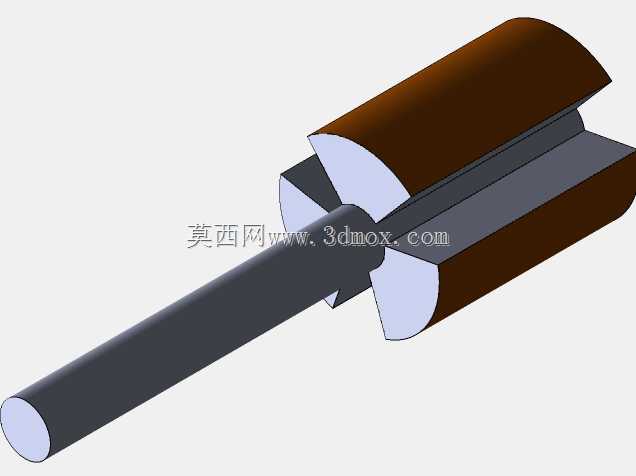

　　不需要额外加装独立散热风机就能满足连续额定工况下的散热需求，能降低配套设备的布线复杂度与成本。电机的输出轴采用标准圆柱轴伸设计，轴伸端的尺寸公差按照常规传动配合要求设计，可以直接配套联轴器、同步带轮或者齿轮进行动力输出，轴伸长度预留了足够的安装配合空间，能避免传动件安装时出现顶轴或者配合长度不足的问题。接线盒设置在电机壳体侧方的居中位置，接线腔的空间足够容纳常规规格的动力线缆接线端子，接线盒的安装方向可以根据设备布线需求调整角度，方便现场施工时从不同方向引入线缆，减少线缆弯折应力。从安装边界来看，方形法兰的四个安装孔中心距按照通用工业电机的标准尺寸设计，能和市面上多数同机座号的法兰安装电机实现互换，不需要重新加工设备的安装面板，

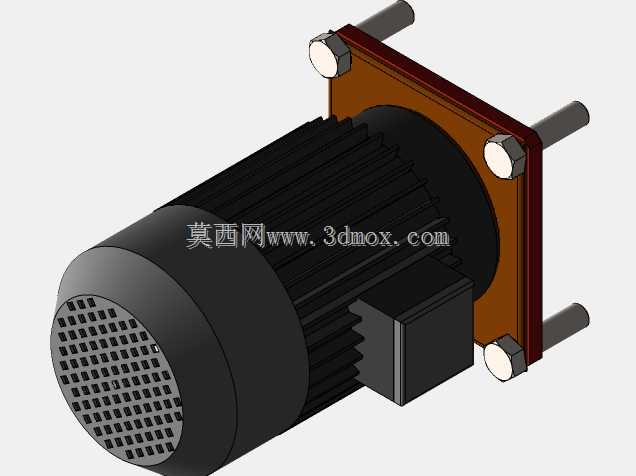

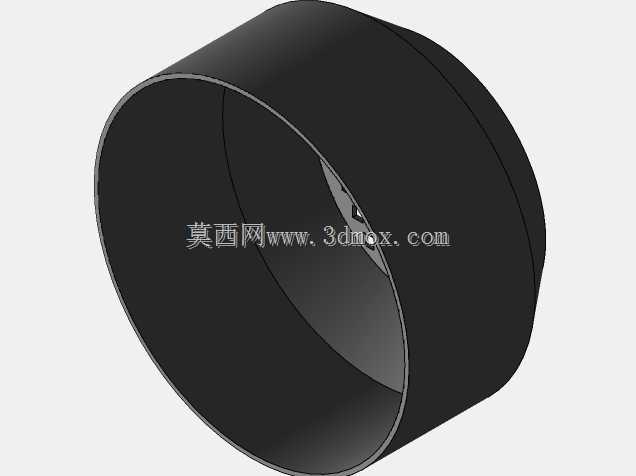

　　在旧设备改造替换场景下能大幅缩短停机改造的时间。电机尾部的端盖采用格栅式通风口设计，通风口的格栅间隙控制在合理范围，既能保证足够的进风面积满足散热需求，又能阻挡大尺寸的杂物进入电机内部损坏绕组与转子结构，格栅的倾斜角度可以引导气流顺着散热筋方向流动，提升整体散热效率。在设计建模过程中，所有配合面的尺寸都按照实际加工的公差要求进行了预留，法兰安装面与电机轴伸的同轴度、端面跳动都符合通用电机的形位公差要求，能保证模型导入工程环境后直接用于安装干涉检查、设备布局模拟，不需要额外调整配合尺寸。电机的整体轴向尺寸控制紧凑，法兰端面到电机尾部的总长度适配多数小型设备的安装腔深度，不会出现电机尾部与设备内部其他结构干涉的问题，

　　侧方接线盒的突出尺寸也做了优化，在保证接线空间的前提下尽可能缩小突出量，避免布线时与周边管线产生干涉。这种结构的电机在轻工机械、食品包装输送、小型机床辅助驱动等场景都有大量应用，建模时还原了实际产品的所有细节特征，包括安装螺柱的六角螺母结构、散热筋的拔模斜度、接线盒的安装卡扣结构、尾部格栅的通风孔排布，不管是用于设备方案阶段的布局评审，还是用于教学演示电机的结构组成，都能提供足够真实的结构参考。
