小型自吸式流体输送泵结构设计

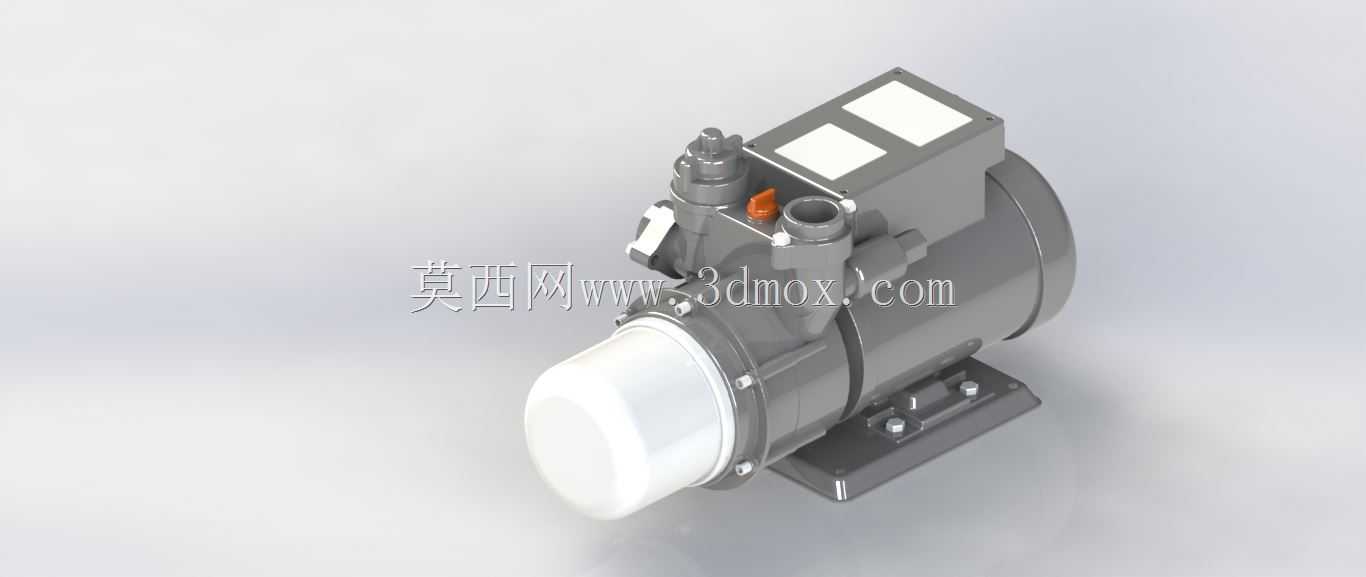

　　在民用供水、小型工业流体循环、园林灌溉、小型设备冷却循环这类场景里，对泵组的要求往往和大型工业泵站有明显区别——不需要超大流量扬程，但要兼顾自吸能力、安装便捷性、运行稳定性，同时还要控制整体体积，适配狭小的安装空间，这款集成电机的自吸式流体输送泵就是针对这类需求做的结构设计。从整体布局来看，它采用电机与泵头直联的共轴结构，没有额外的联轴器传动环节，既压缩了整机的轴向长度，也减少了传动环节的功率损耗与对中校准工作量，对现场安装人员非常友好，不需要额外调整电机与泵轴的同轴度，直接通过底部的安装底座固定即可完成初步就位。泵头部分的流道设计做了自吸优化，首次加注引水后，后续启动不需要重复灌泵，能够自动抽吸液位低于泵安装位置的流体，

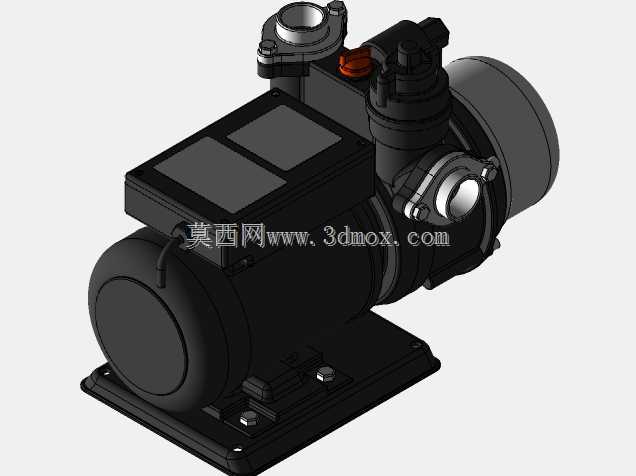

　　适配很多没有正压进水条件的场景，比如农村自建房的井水抽取、地下储液罐的流体转运、户外作业点的临时供水，这类场景往往没有高位水箱或者正压供水管路，自吸功能可以省掉额外的引水装置，简化系统配置。接线盒设置在泵体上部靠电机侧的位置，做了凸起的密封结构，接线端子内置在盒体内，外部有盖板密封，能够避免日常运行中飞溅的水滴、灰尘进入接线部位，降低电气故障概率，同时接线盒的朝向可以根据现场布线需求做小角度调整，适配不同方向的走线，减少管线弯折。泵体的进出水口采用内螺纹接口设计，属于流体管路里的通用接口规格，不需要定制特殊转接头，现场可以直接匹配标准的水暖管路、工业流体软管，降低管路配套的成本与安装周期。底部的安装底座采用一体式铸铁结构，

　　和电机外壳、泵体支撑脚做了刚性连接，底座上开有四个长条形安装孔，既可以适配不同孔距的安装基础，也能在固定时微调泵组的水平位置，抵消基础施工的尺寸误差；底座的加强筋沿着泵组的振动方向布置，能够吸收电机与泵运行时产生的径向振动，避免振动传递到管路系统，降低管路接头松动渗漏的概率。泵头前端的白色端盖是泵腔的检修口，不需要拆解整个泵头与电机的连接，只需要拆下这个端盖就可以清理泵腔内进入的杂物、检查叶轮的磨损情况，日常维护的工作量很小，对非专业运维人员也很友好。电机部分采用封闭风冷结构，外壳的散热筋沿着轴向布置，电机尾部自带散热风叶，运行时风叶带动空气沿着散热筋流动，带走电机运行产生的热量，即使在夏季户外环境下连续运行，

　　也能把电机温升控制在绝缘等级允许的范围内，不需要额外加装散热装置。在安装边界上，这款泵的整体重心落在安装底座的中心区域，固定时不需要额外做配重平衡，安装基础只需要做简单的硬化处理，能够承受泵组自重与运行时的动载荷即可；进出水口的位置在泵头的上部侧面，管路连接时不需要在泵体正前方预留太大操作空间，侧面预留扳手操作空间即可完成管路拆装，适合安装在空间局促的设备夹层、墙角、小型设备机柜内部。从功能适配性来看，这款泵的过流部件做了光滑流道处理，流体在泵腔内的流动阻力小，既可以输送常温清水，也可以输送粘度接近清水的无腐蚀性流体，比如小型机床的切削液循环、小型供暖系统的水循环、洗车设备的供水增压，都能适配。设计时没有采用复杂的密封结构，机械密封采用标准通用规格，后期如果出现密封磨损渗漏，不需要返厂维修，现场就可以更换标准密封件，运维成本很低。整机的电气部分与流体部分做了完全的隔离设计，泵腔的密封件与电机轴承之间有隔离腔，即使泵腔出现轻微渗漏，流体也不会直接进入电机内部，给运维人员留出故障排查的时间，避免电机瞬间烧毁。在实际选型适配时，只需要核对现场的流量扬程需求、流体性质、安装空间尺寸，就可以直接替换同类型的老旧泵组，安装尺寸与接口规格都和市面常见的同规格自吸泵兼容，不需要对现有管路与安装基础做改造，替换成本很低。
