多缸斜盘式流体增压输送泵结构设计

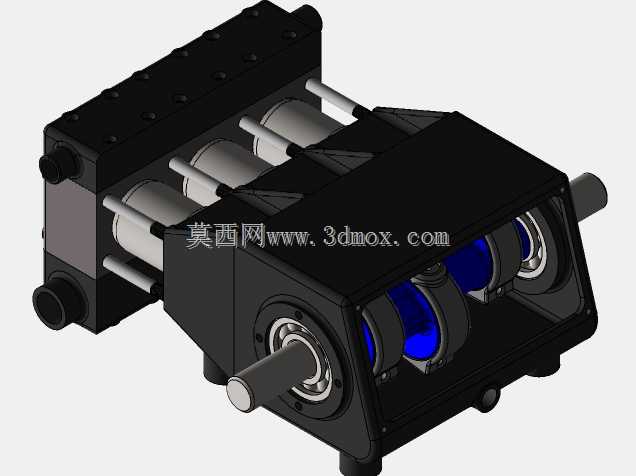

　　这款多缸斜盘活塞式流体输送结构，主要面向低压流体的抽吸与加压输送工况，常见于小型液压动力单元、实验流体回路、低压化工试剂输送、小型净水设备增压段等场景，可实现连续无明显脉动的流体压力输出，适配清洁低粘度无固体颗粒的流体介质，比如液压油、常温清水、中性化学试剂等。从结构布局来看，整体采用卧式同轴布置，动力输入轴从端盖中心伸出，轴端通过轴承支撑在前后端盖的轴承座内，输入轴直接驱动内置斜盘结构，斜盘随主轴做回转运动时，会推动周向均匀布置的多个活塞做往复直线运动，每个活塞对应独立的缸筒腔室，缸体集成在中部的阀块结构上，阀块内部加工有独立的进液流道与出液流道，每个缸腔对应配置配流结构，可在活塞回程时打开进液通道抽吸流体，

　　活塞推程时关闭进液通道、打开出液通道将加压后的流体汇入总出液管路。设计阶段优先考虑了结构的紧凑性，将斜盘传动腔、活塞缸组、配流流道全部集成在方形的主体壳体内，壳体外侧预留了标准化的进出液接口，接口采用内螺纹结构，可直接对接常规硬管或软管接头，无需额外加装转接板。安装边界上，主体底部为平整安装面，预留四个对称布置的安装螺纹孔，可直接固定在设备安装基板上，输入轴的轴伸长度、轴径尺寸匹配常规微型联轴器的安装范围，可直接对接伺服电机、直流减速电机等常规动力源，无需额外定制传动连接件。结构细节上，活塞与缸筒之间采用低摩擦密封件，可减少往复运动的摩擦阻力，同时保证腔室的密封性能，避免内泄影响输出压力；斜盘与活塞端部的接触位置设置了耐磨垫片，

　　可降低长期回转往复接触的磨损量，延长结构的无维护运行周期；前后端盖与主体壳体之间采用密封垫加螺栓紧固的连接方式，既保证传动腔的密封，也方便后期拆解维护更换密封件或易损部件。实际应用中，这种多缸对称布置的结构相比单缸活塞结构，输出的流体压力脉动更小，不需要在出口加装过大的蓄能装置就能获得平稳的压力输出，同时多缸交替做功可以降低主轴的负载波动，减少动力源的冲击载荷，提升整套动力单元的运行稳定性。在建模过程中，所有配合面均按照实际加工公差要求预留了配合间隙，轴承安装位、密封件安装槽的尺寸完全符合对应标准件的安装尺寸规范，流道的转角位置均做了圆弧过渡处理，减少流体在流道内的阻力损失，壳体的壁厚按照1.5倍额定工作压力的强度要求做了校核，

　　避免长期承压出现壳体变形或渗漏的问题。进出液接口的位置设置在壳体侧上方，既方便管路连接，也能避免停机时腔体内的流体完全排空，下次启动时可快速建立压力，减少空转磨损的风险。端盖上的轴承采用双侧密封深沟球轴承，既可以承受主轴的径向载荷，也能承受斜盘传动带来的部分轴向载荷，不需要额外加装推力轴承，简化了整体结构，压缩了整体的轴向尺寸。
