壁挂式工业电流控制配电箱结构设计

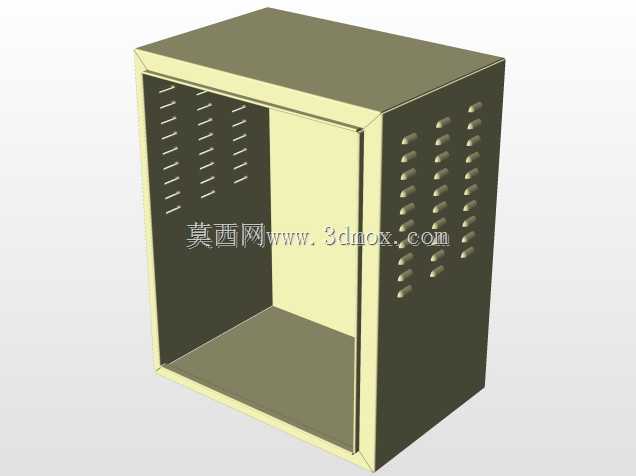

　　在车间低压配电回路、小型设备集群供电管控、临时施工点位配电接驳这类场景里，这类壁挂式电流控制箱是非常常见的末端配电载体，它承担着回路电流通断控制、运行状态可视化、过载短路防护的核心作用，不需要复杂的柜内排布，却要兼顾现场操作的便捷性、柜体本身的防护能力以及后期接线维护的操作空间。从结构设计的角度看，这款箱体采用了一体式弯折成型的主壳体结构，侧板与背板、顶板的弯折处做了圆角过渡处理，既避免了钣金加工时的应力集中问题，也能减少安装搬运过程中锐边划伤操作人员的风险，前门板采用单侧内嵌式合页连接，闭合后门板与主壳体的搭接边做了内折止口，配合密封条就能实现基础的防尘防溅能力，适配多数室内干燥工业场景的安装需求。

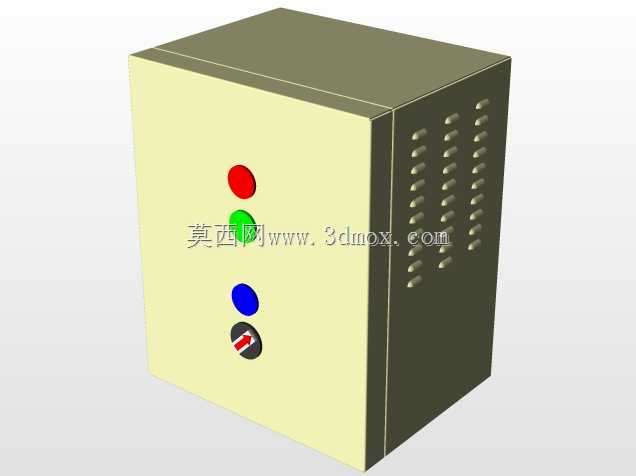

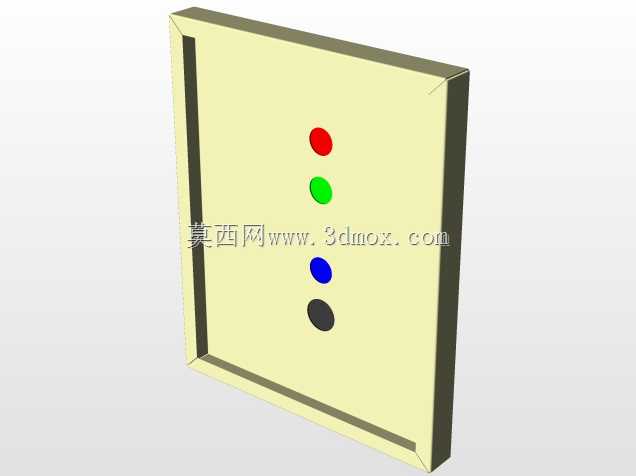

　　操作面的元件排布完全遵循一线操作人员的使用习惯，从上到下依次布置红、绿、蓝三个状态指示灯，分别对应电源接通、回路运行、故障报警三个核心状态，操作人员站在箱体正前方1米左右的位置，不需要凑近就能快速识别当前回路的工作状态，最下方布置的带锁旋钮开关，兼具通断操作与权限管控功能，避免无关人员误触导致的供电中断或者设备故障。箱体侧面预留的多组规整接线孔位，按照强电进线、出线、弱电信号的排布逻辑分区域设置，孔位间距预留了足够的接线操作空间，不管是压接接线端子还是后期整理线束、套号码管，都不会出现空间局促导致的接线困难，也能减少不同电压等级线束之间的干扰问题。

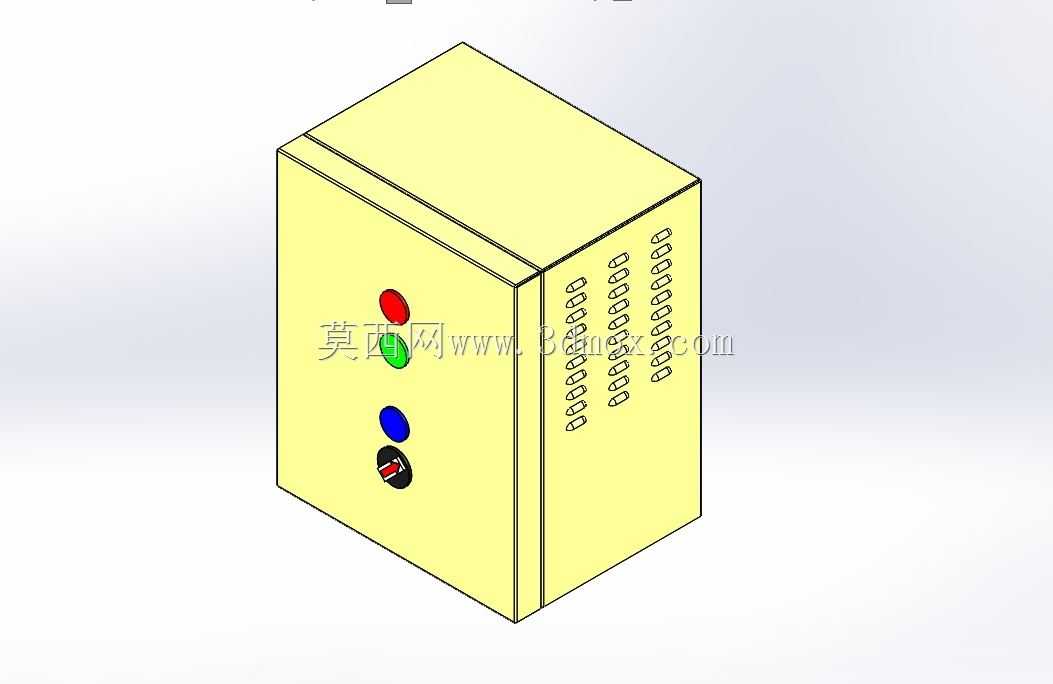

　　这款箱体的外形尺寸为450mm×550mm×300mm，属于中小型壁挂式电控箱的常规尺寸范畴，安装时只需要在墙面或者设备支架上预留对应尺寸的安装平面，四个安装挂耳的孔位按照通用配电安装的孔距标准设计，不需要额外定制安装支架就能直接适配现场常用的膨胀螺栓固定方式，300mm的柜体深度既能够容纳常规的小型断路器、电流互感器、接线端子排等柜内元件，也不会因为柜体过深导致壁挂安装后突出墙面过多，影响车间通道通行或者周边设备的操作空间。设计过程中特意将柜内的元件安装导轨位置做了预留，距离门板内侧预留了40mm的线束弯折空间，不管是布置导轨式安装的电气元件，还是走明线整理线束，都有足够的操作余量，不需要在现场安装时额外切割或者修改柜体结构。

　　从实际使用的角度出发，这类电流控制箱不需要追求过于复杂的结构，核心是要可靠、易维护、操作直观，钣金壳体的板材厚度选用常规的1.2mm冷轧钢板，表面做喷塑处理，既能满足柜体的结构强度要求，长期在车间环境下使用也不容易出现锈蚀掉漆的问题，门板与柜体之间的接地端子位置做了特意预留，安装时只需要连接接地导线就能满足电气安全的规范要求，侧面的接线孔位在出厂时可以做敲落孔设计，现场接线时根据实际进出线的数量和线缆直径敲开对应孔位，不用额外开孔，既节省现场安装的工时，也能避免开孔后破坏柜体的防护涂层。很多现场运维人员反馈过，过小的电控箱后期要加元件或者改线路时根本没有操作空间，过大的箱体又会浪费安装空间、增加不必要的成本，这个尺寸的箱体刚好平衡了元件容纳量与安装空间占用的问题，不管是给单台小型工业设备做配套电控，还是给车间局部区域做分回路配电，都能适配对应的使用需求，操作面的元件高度设置也符合成年人站立操作的舒适高度，不需要抬手或者弯腰就能完成开关操作与状态查看，长期使用也不会产生操作疲劳。
