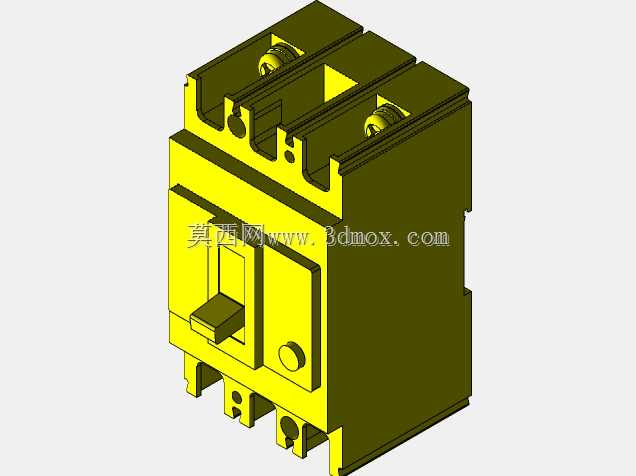

三菱NV63-CV-2P塑壳断路器结构设计

项目分类:配电柜 发布时间:2022-06-09 ID:646424
  • 三菱NV63-CV-2P塑壳断路器结构设计

  在低压配电系统的终端回路设计中,两极塑壳断路器是民用单相回路、小型工业设备单相供电场景里的核心保护器件,这款NV63-CV-2P断路器的三维结构还原,完全围绕实际安装与运维的工程需求展开,没有冗余的装饰性结构,每一处几何特征都对应实际生产装配、现场使用的功能要求。

  从安装边界来看,这款两极断路器采用标准35mm导轨卡装结构,底部的两个卡扣卡槽与导轨的配合间隙控制在0.2mm以内,既保证安装时可以顺利卡入导轨,又避免长期使用中受振动影响出现松脱,整体宽度对应两极回路的标准模数,在配电箱内排布时,相邻断路器之间预留0.5mm的安全间隙,避免多台设备并排安装时出现外壳干涉,同时满足电气间隙的安规要求。进出线端的接线端子采用压线框结构,上方的两个进线端子、下方的两个出线端子都设计了足够的操作空间,使用标准十字螺丝刀拧紧压线螺丝时,操作角度不会被相邻结构遮挡,端子的压线范围覆盖2.5平方到16平方的铜芯导线,能够适配常规终端回路的线缆规格,不需要额外加装铜铝过渡端子即可完成接线。

  操作机构的结构设计完全贴合实际使用习惯,正面的操作手柄突出外壳表面8mm,手柄表面做了防滑纹理处理,分闸、合闸两个位置的手柄角度差为45度,操作人员在现场可以通过手柄的角度直观判断回路的通断状态,不需要额外加装位置指示标识。手柄旁边的圆形测试按钮是漏电保护功能的触发测试结构,按钮的按压行程设计为3mm,按压力度控制在15N左右,既避免日常运维中误触触发跳闸,又保证测试时不需要过大的按压力度即可完成功能校验。外壳的散热槽设计在两侧位置,槽道方向为垂直走向,当断路器安装在垂直排布的配电箱内时,空气可以通过槽道形成自然对流,带走内部触头、脱扣器工作时产生的热量,避免长期满负荷运行时内部温升过高,影响器件的使用寿命。

  从功能特性来看,这款断路器同时具备过载长延时保护、短路瞬时保护两大核心功能,内部的热脱扣元件、磁脱扣元件的安装位置在三维结构中做了精准还原,热脱扣元件靠近出线端位置,能够直接感知回路电流通过时产生的热量,当回路电流长时间超过额定值时,双金属片受热变形触发脱扣机构,切断回路;磁脱扣元件布置在触头侧的电流路径上,当回路出现短路大电流时,电磁机构瞬间吸合触发脱扣,分断时间控制在0.1s以内,快速切断故障电流,避免故障范围扩大。触头区域的灭弧室结构采用栅片式设计,多片金属灭弧栅片等距排列在触头分断位置,分断故障电流时产生的电弧可以被栅片快速切割、冷却熄灭,避免电弧持续烧蚀触头,同时防止电弧飞出外壳引发相间短路。

  在实际工程应用中,这类两极断路器主要用于单相220V回路的进线保护、终端负载保护,比如民用建筑的照明回路、插座回路,小型加工设备的单相电机供电回路,办公场所的配电回路等场景,选型时需要匹配回路的额定工作电流、短路分断能力参数,而精准的三维结构模型可以帮助配电箱设计人员提前完成柜内排布校验,检查接线空间是否充足、操作手柄是否会被箱门遮挡、导轨安装位置是否匹配,避免现场安装时出现干涉问题,同时也可以作为低压电器教学、结构拆解学习的直观参考,帮助刚入行的电气设计人员理解塑壳断路器的内部结构布局与装配逻辑。建模过程中对外壳的分模线、卡扣配合结构都做了还原,上下外壳之间的卡扣位置、螺丝固定柱的尺寸都与实物一致,如果需要做结构改进设计,比如加装辅助触点、分励脱扣器等附件,也可以基于这个模型直接修改对应位置的结构,不需要重新从零开始测绘,能够大幅缩短结构设计的周期。
