步进电机用集成式控制操作箱体

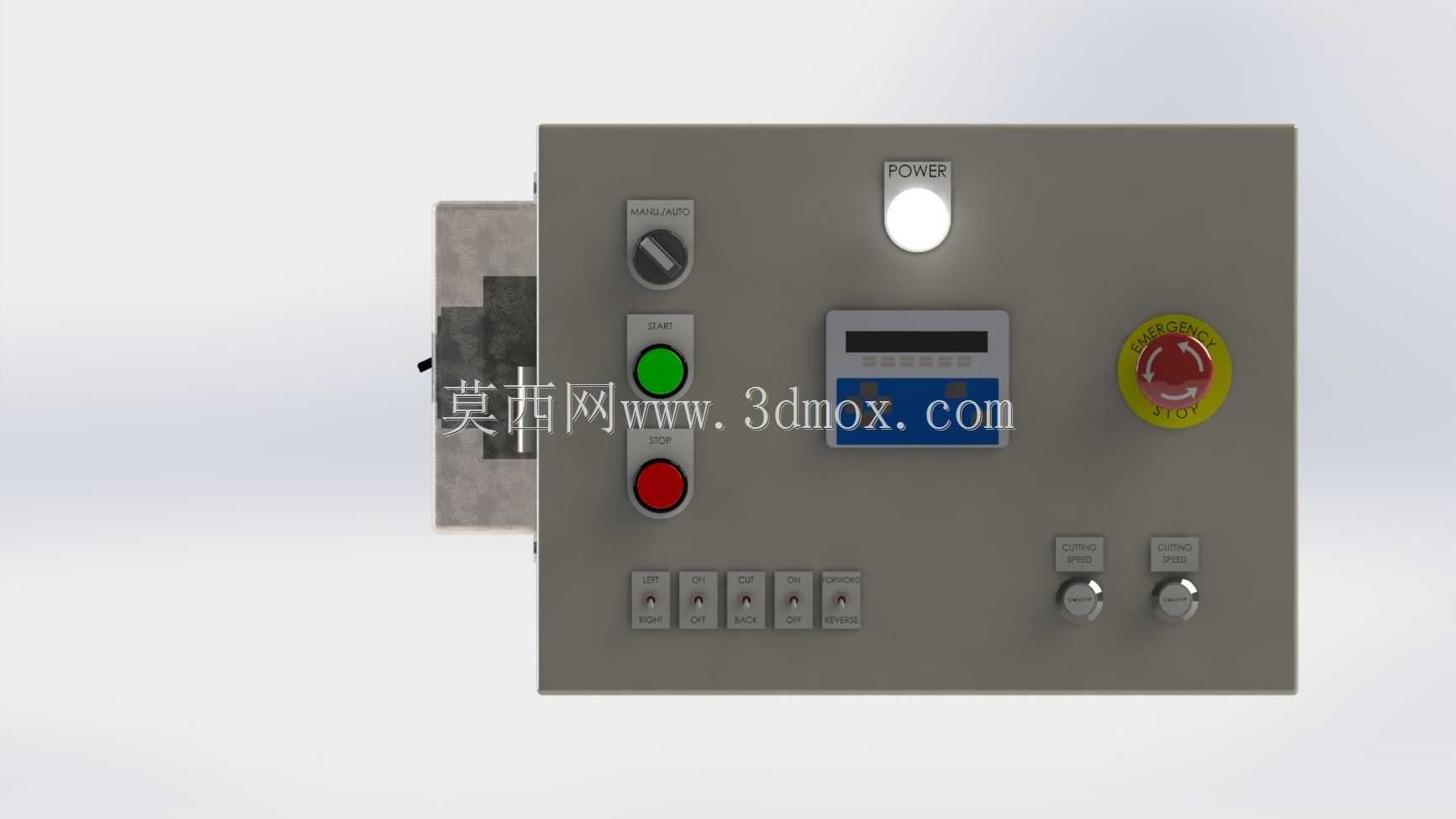

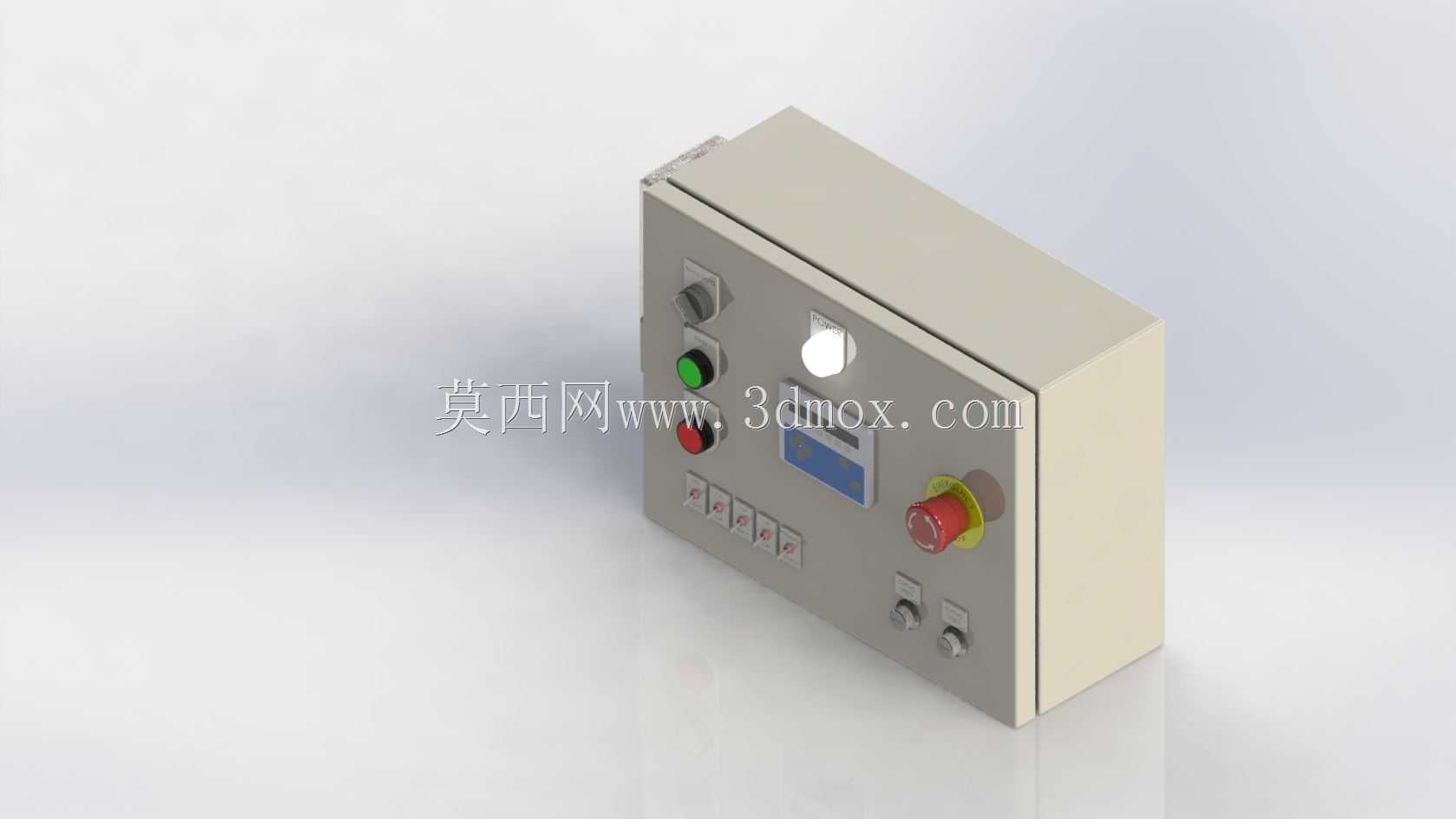

　　这款步进电机控制操作箱体，主要面向小型自动化单机、工位级步进驱动配套场景设计，常见应用在非标输送线的步进送料工位、小型工装的位移调节单元、桌面级加工设备的进给控制端，作为操作人员与步进驱动系统之间的直接交互载体，承担指令输入、状态反馈、紧急停机的核心作用，无需额外搭配分散的按钮安装支架，可直接独立壁挂或者嵌入设备机架安装，大幅简化现场电控布线的复杂度。从功能布局来看，箱体正面集成了多组操作元件：右上角设置带保护罩的红色急停按钮，采用旋转复位结构，触发后可直接切断步进驱动的使能回路，满足设备安全规范要求；急停旁侧排布绿色启动、红色停止两个平头按钮，分别对应步进系统的运行触发与停机指令，按钮下方设置多组带标识的小型功能按键，

　　可用于步进位移的点动调节、参数组切换、运行模式选择；按键区域上方设置小型数显窗口，可实时反馈步进电机的运行转速、当前位移坐标、故障代码等信息，方便操作人员快速掌握设备运行状态；箱体左侧区域预留了旋钮开关与状态指示灯安装位，可根据实际使用需求配置电源通断开关、手动/自动模式切换旋钮、运行/故障状态指示灯，无需额外在箱体上二次开孔加工。设计过程中优先考虑现场操作的人机合理性，所有操作元件的安装高度差控制在15mm以内，操作人员站立操作时手指无需大幅移动即可触及所有常用按键，急停按钮突出箱体表面20mm，确保紧急状态下可快速拍压触发，不会被其他元件遮挡；箱体采用薄钢板折弯焊接成型，边角做R3圆角处理，避免安装调试过程中剐蹭操作人员，

　　箱体后侧设置四个挂装孔位，兼容M6膨胀螺丝或者机架螺栓安装，安装孔位的横向、纵向间距符合小型电控箱的通用安装尺寸规范，可直接替换同规格的老旧控制箱体，无需重新在安装面打孔。箱体的内部预留了足够的走线空间，可容纳步进驱动器、接线端子排、小型开关电源等元件，元件安装导轨采用标准DIN导轨结构，可根据实际配置的元件数量灵活调整安装位置，箱体进线孔设置在底部，采用防水格兰头结构，避免现场粉尘、切削液溅入箱体内部造成电路故障，箱门与箱体之间设置导电密封胶条，既可以提升防护等级，也能保证箱体的电磁屏蔽性能，减少车间内其他设备的电磁干扰对步进驱动信号的影响。从安装边界来看，箱体整体厚度控制在120mm以内，壁挂安装时突出安装面的尺寸较小，

　　不会占用过多的设备周边操作空间，箱体正面的所有元件操作力均符合工业操作元件的通用标准，按钮按压力在5-10N之间，旋钮旋转扭矩在0.2-0.5N·m之间，长期频繁操作也不会造成操作人员的手部疲劳；数显窗口采用透明PC材质防护板，抗冲击性能良好，可避免现场工件磕碰损坏显示屏幕，防护板与箱体之间采用卡扣式连接，后期维护时无需拆卸整个箱门即可快速更换显示元件。在实际配套使用中，这款控制箱体可适配两相、三相的多款步进驱动系统，无需修改面板开孔尺寸即可兼容不同品牌的驱动器安装，面板上的所有元件标识区域预留了空白标识位，使用方可根据自身设备的功能需求定制丝印标识，无需重新加工面板；箱体的表面采用哑光喷塑处理，不易沾染车间内的油污与灰尘，日常清洁仅需用干布擦拭即可，喷塑层的附着力符合电控设备的表面处理标准，长期在车间温湿度波动环境下使用也不会出现漆层脱落、生锈的问题。
