电动汽车无刷电机BLDC驱动控制器结构

　　这款无刷电机驱动控制器，主要面向低速电动车辆的动力驱动场景，常见于电动观光车、场地作业电动车、低速代步车的动力系统配套，作为整车动力输出的核心控制单元，承担着直流电源到三相无刷电机的功率转换、运行状态调控、扭矩输出匹配的核心作用，直接决定车辆动力输出的平顺性、能耗表现以及运行可靠性。从结构设计来看，整体采用密封式方形壳体布局，底部设置带安装孔的金属固定底板，安装边界规整，四个固定孔位对称分布在底板边角位置，适配常规车载安装的支架固定需求，安装时无需额外设计复杂转接结构，可直接通过螺栓固定在车体预留的安装平面上，壳体与底板之间采用密封胶条压合结构，能够阻挡日常行车过程中的泥水、扬尘侵入内部电路，满足车载户外使用的防护要求。

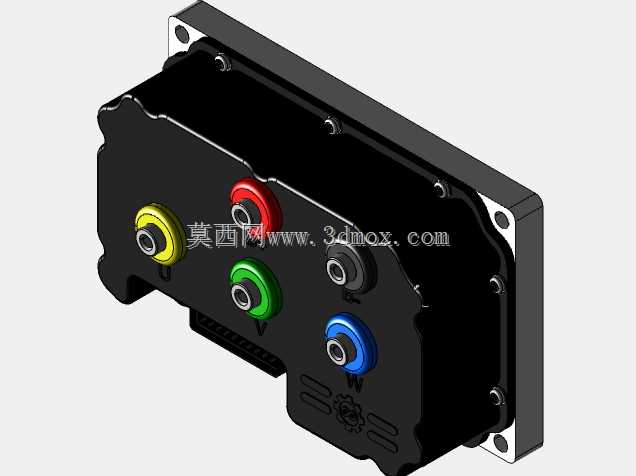

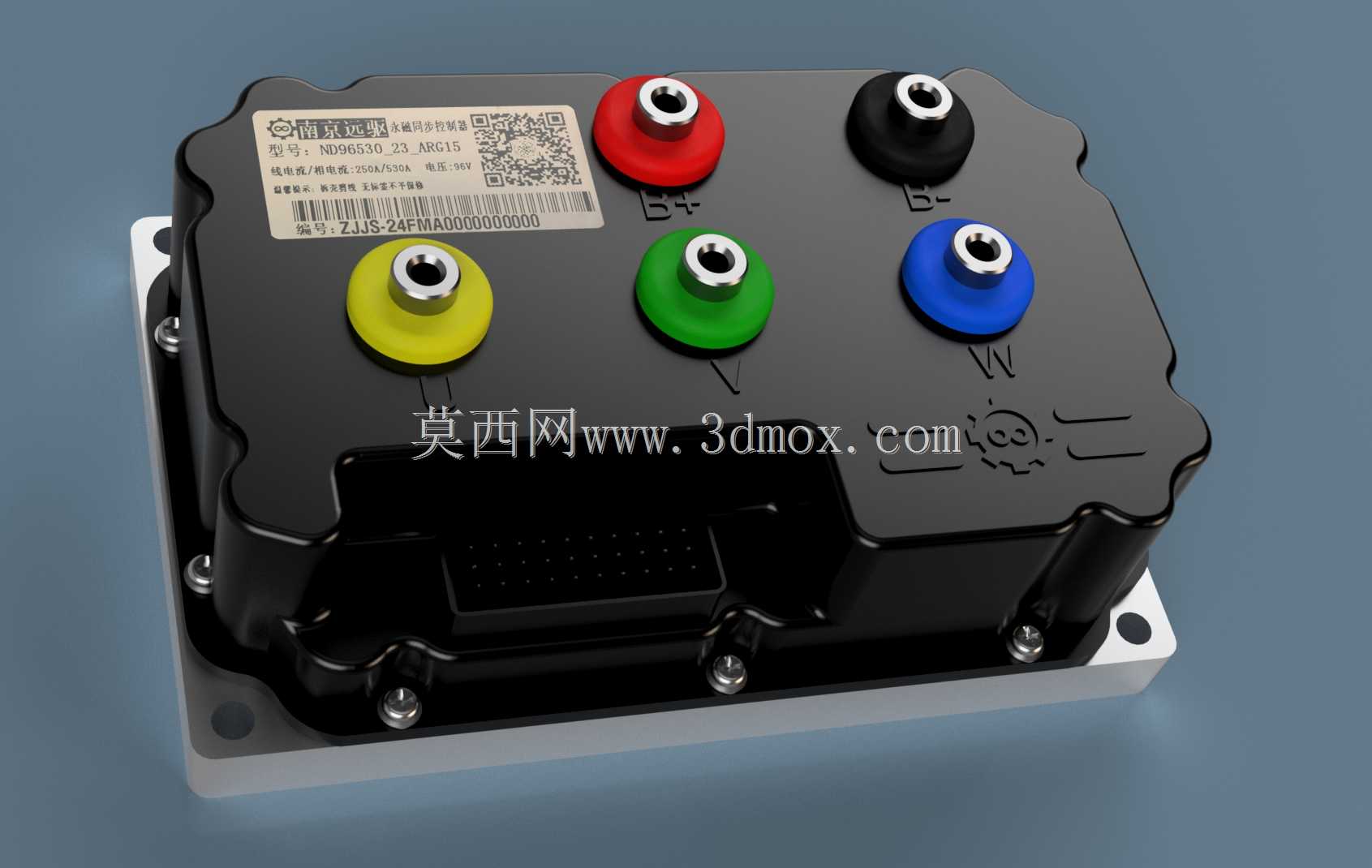

　　顶部的功率接线端子采用差异化颜色标识设计，红色端子对应直流电源正极输入，黑色端子对应直流电源负极输入，黄、绿、蓝三色端子分别对应无刷电机的U、V、W三相输出，不同颜色的端子防错设计能够大幅降低生产装配以及售后维修过程中的接线错误概率，每个接线端子都采用内嵌铜柱加锁紧螺母的结构，能够承载大电流通过时的接触压力，避免长期运行过程中端子发热、松动的问题。壳体侧面预留了低压信号接插口，用于连接整车的油门信号、刹车信号、档位信号以及霍尔传感器信号，接插口采用带卡扣的防水接插件结构，插接到位后可实现线束端的可靠固定，避免车辆行驶振动导致的接插件松脱。从设计思路上，这款控制器将功率驱动模块、主控电路板、电容滤波元件全部集成在密封壳体内部，

　　壳体外部设置多道散热筋结构，能够将功率元件工作时产生的热量通过壳体直接散发到外界空气中，无需额外加装散热风扇，减少了故障点，提升了整体可靠性。壳体上表面预留了标签粘贴区域，可印刷产品参数、接线说明、二维码标识等内容，方便生产过程中的信息追溯以及售后维护时的参数查询。在实际选型适配过程中，需要重点关注安装底板的平面度要求，若安装面存在明显凸起或凹陷，紧固螺栓时可能导致壳体变形，进而影响内部电路板的固定可靠性，甚至造成功率元件与壳体散热面贴合不良引发过热问题；接线时需要严格按照端子颜色标识对应接线，接错电源正负极会直接烧毁内部功率器件，电机三相线接错会导致电机反转或运行抖动。控制器的整体外形轮廓方正，边角做了圆弧过渡处理，

　　既避免了尖锐边角在装配过程中划伤操作人员，也能够减少车辆运行过程中边角位置的应力集中，提升壳体的抗冲击能力。内部电路板的布局采用强弱电分离设计，功率回路与信号回路之间设置隔离屏障，减少大电流通断过程中对弱信号采集的电磁干扰，保证霍尔信号、油门信号采集的准确性，避免出现动力输出突跳、运行失稳的问题。在三维建模过程中，需要重点还原接线端子的高度、接插口的位置尺寸、安装孔的孔径与孔位坐标，这些尺寸直接决定了后续装配过程中与整车线束、安装支架的匹配性，若端子高度建模偏差过大，会导致装配后接线端子的绝缘护罩无法正常安装，带来安全隐患；安装孔位坐标偏差则会直接导致控制器无法顺利固定到车体支架上。壳体表面的散热筋深度、间距也需要按照实际产品结构还原，这部分结构不仅影响外观，更直接关系到产品的散热能力，建模时不能随意简化省略。
